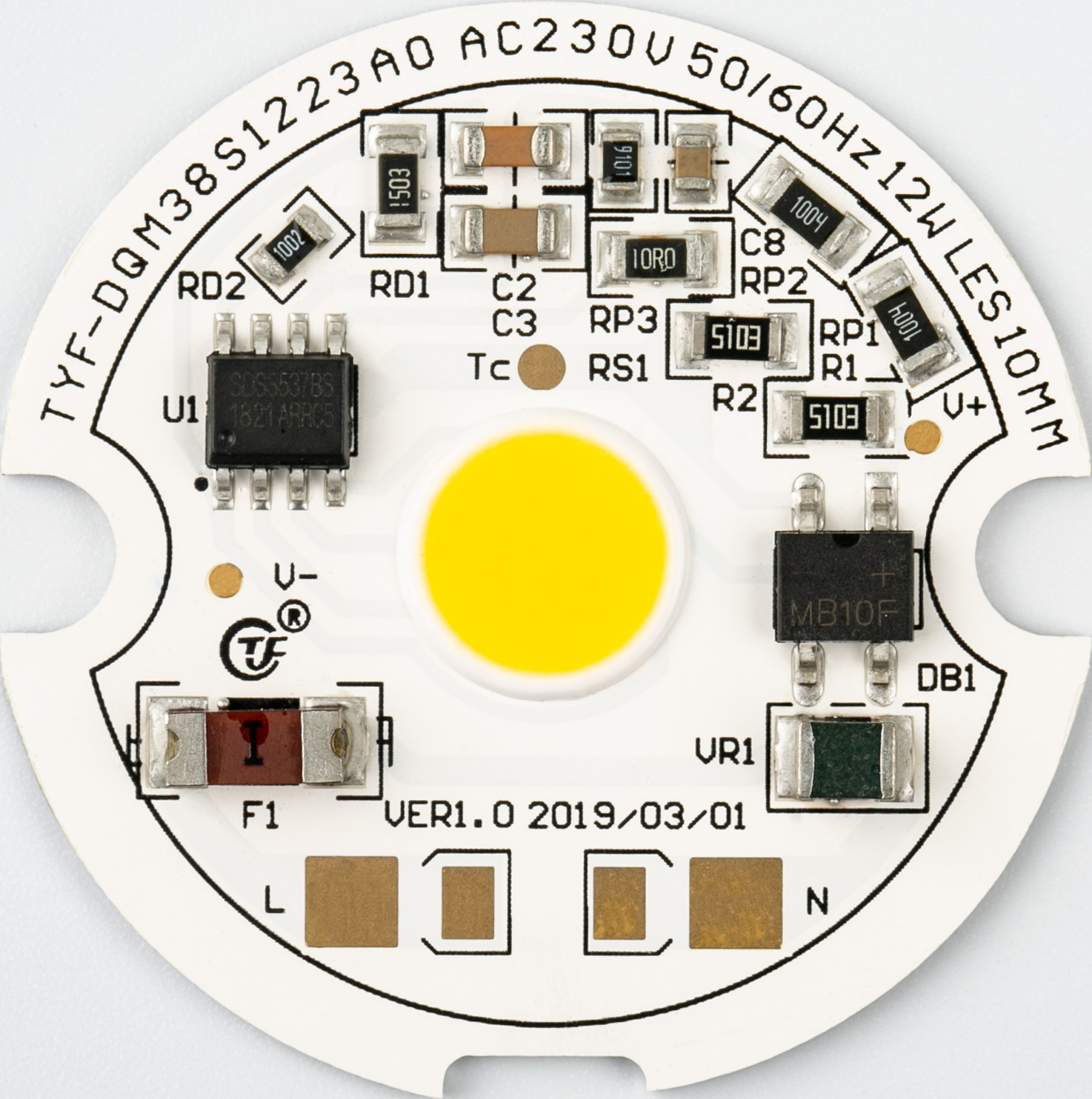

Bridgelux LED Çip 220V 20W CRI80 3000K AC COB LED Modülü Downlight için Sürücüsüz koçanı led
Detaylar:
Öğe adı: Aşağı ışık için AC COB çipi
Ürün tipi: AC modülü
Voltaj: 220v
Menşe Yeri: Shenzhen, Çin
Modeli: TYF DQ37
ADEDI: 1 takım
1. Ürün Özellikleri
- Doğrudan AC Hat Gerilimine Bağlanır
- Yüksek Güç Verimliliği ve Faktörü
- Uzun ömür
- Basit Malzeme Listesi
- Roş Uyumlu
- Hat Gerilimi Regülasyonu
- Kolay montaj
- Kurşunsuz Ürün
2. Uygulamalar:
3. Elektriksel ve Optik Özellikler(Ta=25℃) Tablo 2-1
| KALEM |
SEMBOL |
BİRİM |
TİPİK Değer |
| Giriş gerilimi |
şarap |
V |
230 |
| Giriş Akımı |
EĞER |
mA |
42.35 |
| Çalışma Frekansı |
F |
Hz. |
50/60 |
| Giriş gücü |
P |
W |
9.431 |
| Güç faktörü |
PF |
％ |
0.969 |
| toplam harmonik bozulma |
THD |
％ |
%21.6 |
| karartma Tipi |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Smart □ Diğer |
| Ameliyat kapasitesi |
Vs |
KV |
0,5 |
| Elektrik Gücü (AC) |
ve |
KV |
- |
| Çalışma/Kasa Sıcaklığı |
Ta/Tc |
℃ |
25/85 |
| LED parametreleri |
COB |
| Işık akısı |
Φv |
lm |
1068.3 |
| Işık verimi |
ηv |
Lm/w |
113.3 |
| Renk sıcaklığı |
ŞNT |
K |
4068 |
| Renk Oluşturma İndeksi |
RA/CRI |
％ |
82.3/75,4 |
| Işık Dağıtımı |
- |
- |
- |
| Görüş açısı |
2θ 1/2 |
Derece |
- |
4. Optik özellikler
4.1 Renklilik Kutuları
TYF, renklilik kutusu yapısı için ANSI C78.377A standardına uygundur.2700K ile 6500K arasındaki CCT aralığı için her ANSI dörtgeni için TYF, 5 Kutu ve 3 Kutu sağlar.
Tablo 4-1 5 kademeli Bölmeler
| ŞNT |
adımlar |
müşteri |
Cy |
a |
B |
teta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0,4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tablo 4-2 3 kademeli Bölmeler
| ŞNT |
adımlar |
müşteri |
Cy |
a |
B |
teta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0,4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Tipik Elektriksel ve Optik Eğriler
Şekil 4-2-1 Bağıl Güç - Gerilim, Ta =25℃
Şekil 4-2-2 Bağıl Işık Akısı - Gerilim, Ta =25℃
Şekil 4-2-3 Işınım Modeli, Ta =25℃
5.Temel Özellikler/Özel Özellikler:
1. Doğrudan AC hattına sürün Voltaj:120/230V, AC/DC sürücüsü yok
2. OTR, OVP, OCP, Dalgalanma Kapasitesi, 1000V ile
3. Yüksek PF, CE/UL sertifikaları
4. İyi renk tutarlılığı, Yüksek CRI
5. Ortam Sıcaklığı: -20-50℃, kasa sıcaklığı: <70℃
6. Küçük Boyut, Esnek tasarım, PCB boyutu, CCT, Güç, müşterinin isteklerine göre özelleştirilebilir.
7. Yaşam süresi> 30.000 saat
6. Paketleme
TYF Op.LED modül ürünleri, plastik Tepside paketlenmiş, farklı boyuta göre, her bir plastik Tepside XX adet, aşağıda gösterildiği gibi.plastik kutusu olmayan ürünler kabarcık torbalarda paketlenir, dış basıncı önlemek için farklı kabarcık torba seçin, XX ürünlerin her paketinde ürün boyutuna göre, paketlenmiş ürün gösterildiği gibi karton şeklinde ve mühürlü olarak saklanacaktır. devamındaki.
1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme
2) Tepsi yığını ve bantlama, XX LED modülü
tepsiler ve her biri yukarı doğru ek 1 boş tepsi
Kutu.Tepsinin üzerine silika jeli (1 adet) ekleyin
3) Sızdırmazlık ambalajı
