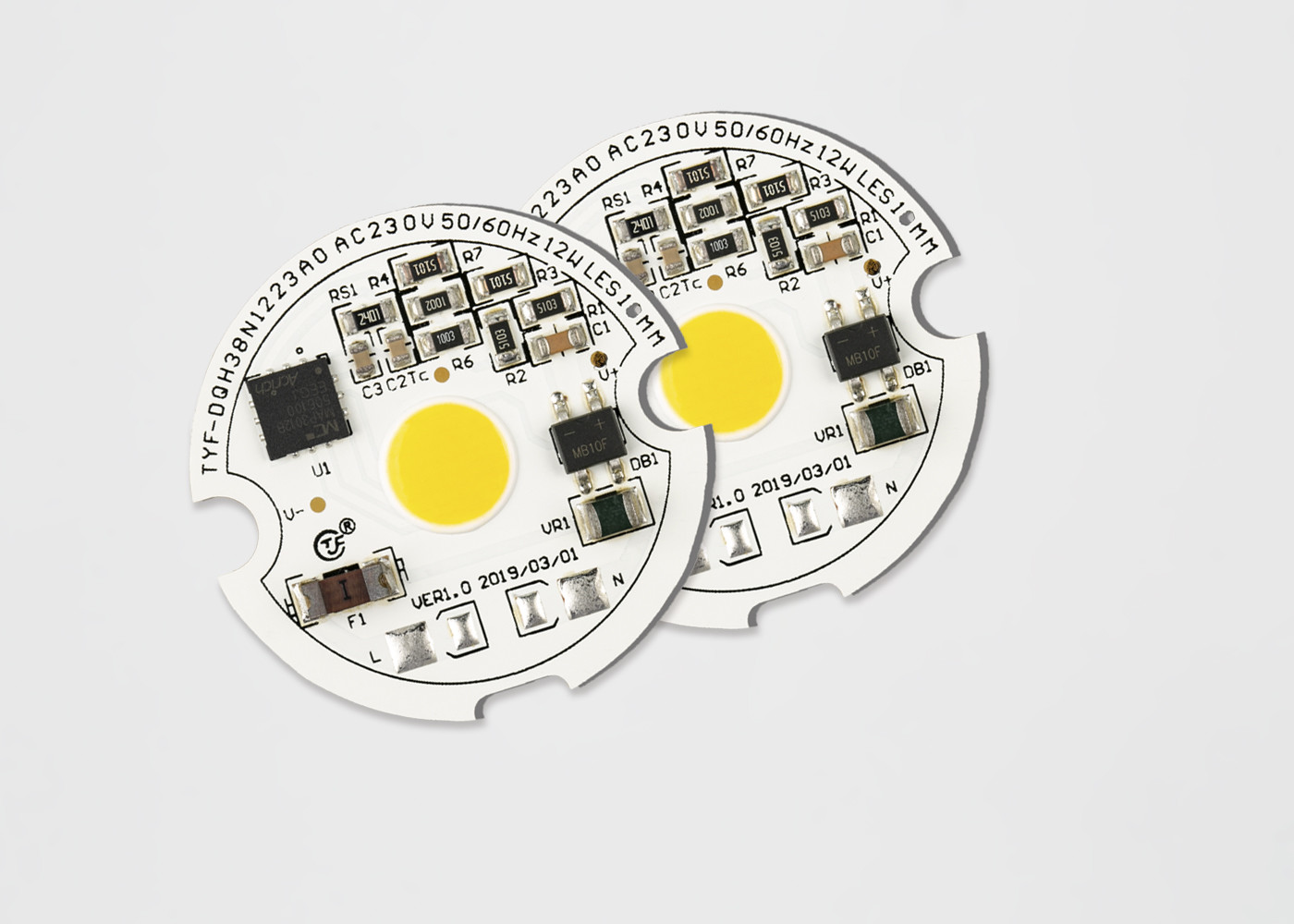

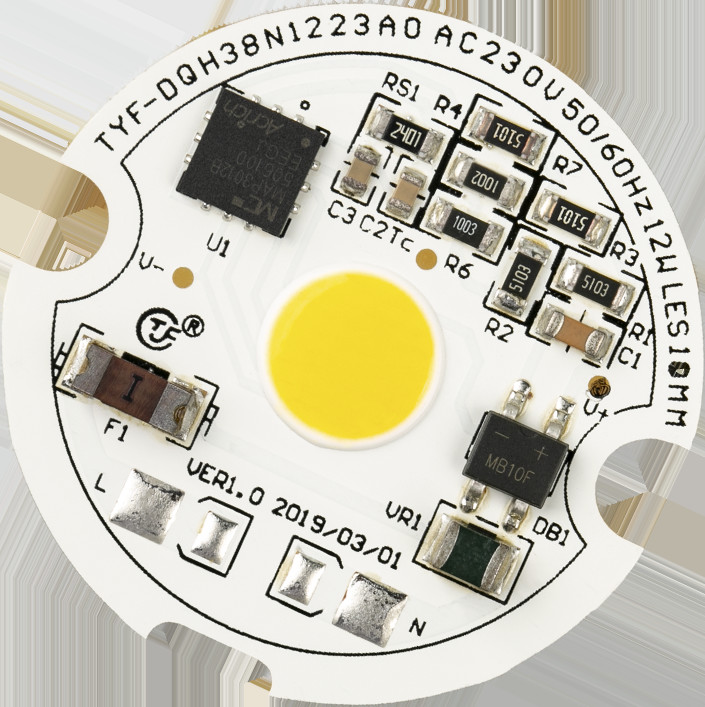

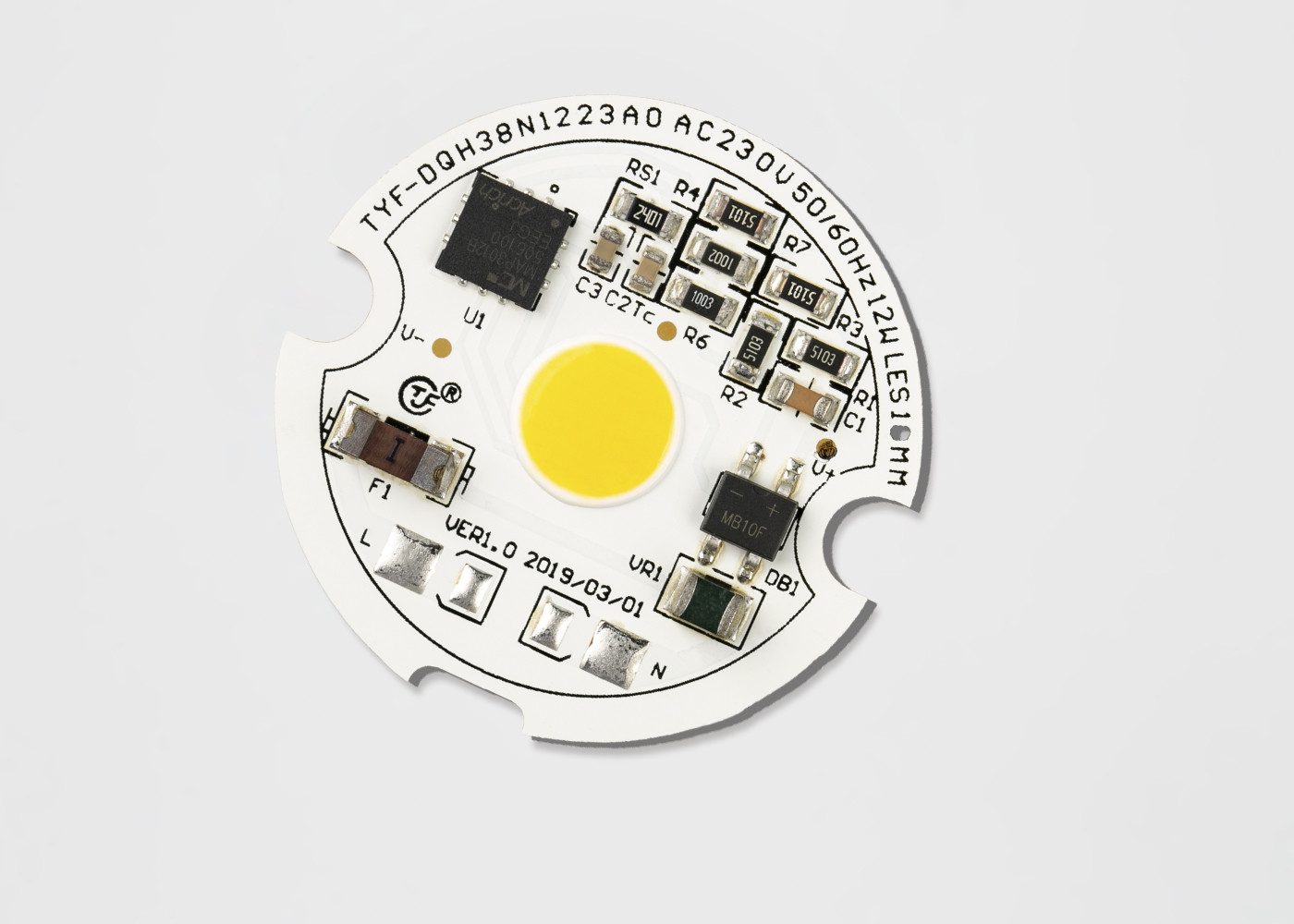

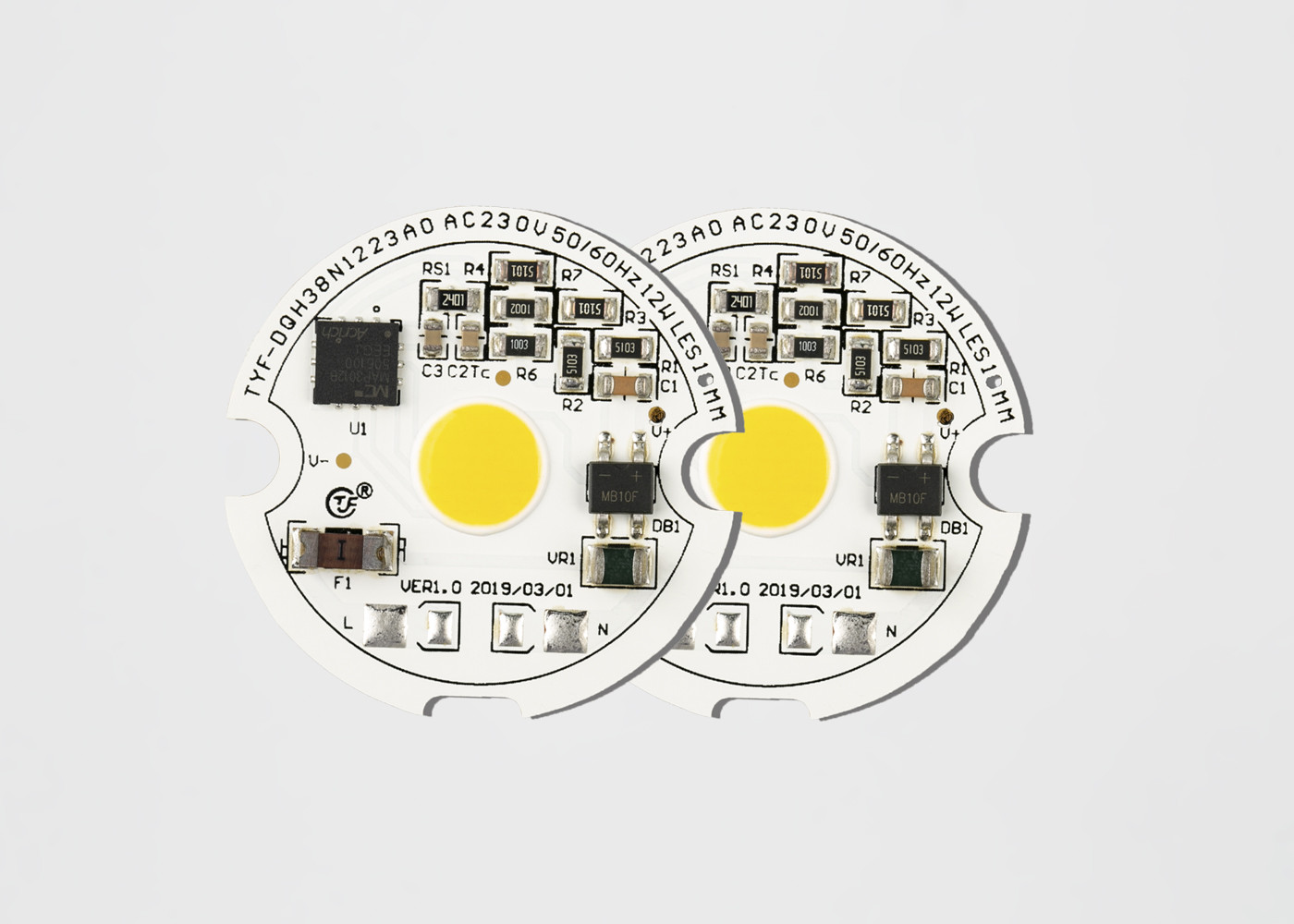

Uzun Ömürlü Led Modül 230V, Down Lights Spor Işık İçin 5W Led Modül

Temel bilgi
Menşe yeri: Shenzhen, Çin
Marka adı: TYF
Sertifika: CE CB UL ROHS
Model numarası: D38
Min sipariş miktarı: Anlaşma
Fiyat: Negotiable
Ambalaj bilgileri: kutusu
Teslim süresi: 15 iş günü
Ödeme koşulları: T/T, L/C, D/A, D/P
Yetenek temini: 10000
Detay Bilgi
Modeli: DQ038 Çapı: φ37
Gerilim: 220 / 110V Vat: 402
SKK: 3000K 4000K 6000K CRI: 80
Etkinlik (lm / w): 120lm/w PF: > 0,9
THD: % 20 Karartma: Evet
Vurgulamak:

Sürücüsüz led modülü

,

su geçirmez led modülü


Ürün Açıklaması

3 w 5 w 6 w 9 w 12 w LED Modülü AC COB DOB LED Çip 110 v 220 v koçanı için Downlights spor ışık led çip 3000 K 4000 K 6000 K

  • Doğrudan AC Hat Voltajına Bağlanır
  • Yüksek PF ve düşük THD
  • Yüksek performans ve Yüksek parlaklık
  • Uzun Ömür ve yüksek güvenilirlik
  • Düşük EMI
  • Basit malzeme listesi
  • CE ve UL Uyumlu
  • ROHS ve REACH Uyumlu
  • Kolay montaj

DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Ürün Kodu

müşteri

kod

IC Kodu

Güç

kod

Voltaj kodu

Seri Numarası

LED

kod

CCT

kod

SDCM CRI Kodu Parlaklık Yıl Ay

Seri

Num.

Modül Kodu Dava Kodu Seri Numarası Seri Numarası

1) ürün kodu: C = Müşteri Modülü D = Kendinden Modül

2) Müşteri Kodu ve Modül Kodu: eğer ① = C ise müşteri kodu için 4 haneli ise kendi modül kodu için

3) IC Kodu: IC için bir karakter

4) Güç Kodu:

Güç kodu
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K0

5) Gerilim Kodu: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V

6) SKK Kodu

SKK Kodu (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65

Elektriksel ve Optik Özellikler (Ta = 25 ℃) Tablo 2-1

MADDE SYMBOL BİRİMİ Tipik değer
Giriş gerilimi Vin V 230
Giriş akımı EĞER mA 42.35
Çalışma frekansı F Hz 50/60
Giriş gücü P W 9,431
Güç faktörü PF % 0.969
toplam harmonik bozulma THD % % 21.6
Karartma türü RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Akıllı □ Diğer
Ameliyat kapasitesi Vs KV 0.5
Elektrik Gücü (AC) Ve KV -
Çalışma / Vaka Sıcaklığı Ta / Tc 25/85
LED Parametreleri COB
Işık akısı Φv lm 1068,3
Işık verimi ηv Lm / W 113.3
Renk sıcaklığı CCT K 4068
Renk dönüşüm indeksi Ra / CRI % 82.3 / 75.4
Işık dağılımı - - -
Görüş açısı 2θ 1/2 Deg. -

Optik özellikler

Kromatiklik Kutuları

TYF, kromatiklik kutusu yapısı için ANSI C78.377A standardına uygundur. SKK 2700K - 6500K aralığında her bir ANSI dörtgeni için, 5 Kutu ve 3 Kutu sağlar.

Tablo 4-1 5 Kademeli Kova

CCT adımlar Cx Cy bir b teta
2700K 5 0,4578 0,4101 0,01350 0,00700 53.70
3000K 5 0,4338 0.403 0,01390 0,00680 53.22
3500K 5 0,4073 0,3917 0,01545 0,00690 54.00
4000K 5 0,3818 0,3797 0,01565 0,00670 53.72
5000K 5 0,3447 0,3553 0,01370 0,00590 59.62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58.57

Tablo 4-2 3 Kademeli Kovalar

CCT adımlar Cx Cy bir b teta
2700K 3 0,4578 0,4101 0,00810 0,00420 53.70
3000K 3 0,4338 0.403 0,00834 0.00408 53.22
3500K 3 0,4073 0,3917 0,00927 0,00414 54.00
4000K 3 0,3818 0,3797 0,00939 0,00402 53.72
5000K 3 0,3447 0,3553 0,00822 0,00354 59.62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58.57

Tipik Elektrik ve Optik Eğriler

Şekil 4-2-1 Gerilimle İlgili Göreceli Güç, T a = 25 ℃

Şekil 4-2-2 Göreceli Işık Akısı vs. Gerilim, Ta = 25 ℃

Şekil 4-2-3 Radyan Desen, T = 25 ℃

MADDE SYMBOL BİRİMİ değer
Güç dağılımı Pd W 12.6
AC Akım (RMS) EĞER mA 58
AC Gerilimi (RMS) Vin V 200 ~ 240
LED Bağlantı Sıcaklığı Tj-LED 110
IC Bağlantı Sıcaklığı Tj-IC 150
IC sıcaklık IC'sinin başı Tp 100
LED Termal Direnç (Bağlantı / Lehim noktası) Rthj-s ℃ / W 20
IC Termal Direnç (Bağlantı / Lehim noktası) Rthj-s ℃ / W -
Çalışma sıcaklığı Üst -20 ~ 85
Depolama sıcaklığı ts -30 ~ 100
ESD Hassasiyeti (HBM) Vesd KV ± 2
Lehimleme Sıcaklığı (Reflow) Tsld -
Lehimleme Sıcaklığı (El) Tsld 350 3S

Notlar:

1) Tüm ölçüler milimetredir. (Tolerans: ± 0.2mm)

2) Ölçek: Yok

Not:

1) TYF Opto. DOB Modülü, bağlantı sıcaklığını maksimum bağlantı sıcaklığı spesifikasyonunun altında tutmak için tavsiye edilir (Tablo 2-4).

LED kurşun sıcaklığı ve IC üst kasa sıcaklığı termokupl ile ölçülmüştür. LED ve IC sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.

Ts_max = Tj_max-Rθj-s * Pd

Örneğin:

LED kurşun sıcaklığı ve IC üst durum sıcaklığı 90 are ise, LED birleşme sıcaklığı

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

ve IC bağlantı sıcaklığı

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃

DOB Silikon Reçinesi (AC-COB)

TYF Opto. Aşağıdaki gibi gösterildiği gibi, farklı boyutlara göre plastik Tepside paketlenmiş LED modülleri, XX Her PC Tepsisi, PC'ler. dış hava basıncını engellemek için, her bir XX ürün paketindeki ürün boyutuna göre, ambalajlı ürün karton kutuda depolanacak ve mühürlenecektir. devamındaki.

1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme

2) Tepsi istifleme ve bantlama, XX LED modül tepsileri ve her bir kutuya ilave 1 boş tepsi . Tepsinin üstüne silika jeli (her biri 1 adet) ekleyin

3) Sızdırmazlık contası
