| Menşe yeri: | Shenzhen, Çin |
|---|---|
| Marka adı: | TYF |
| Sertifika: | CE CB UL ROHS |
| Model numarası: | D38 |
| Min sipariş miktarı: | Anlaşma |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | kutusu |
| Teslim süresi: | 15 iş günü |
| Ödeme koşulları: | T/T, L/C, D/A, D/P |
| Yetenek temini: | 10000 |
| Modeli: | DQ038 | Çapı: | φ37 |
|---|---|---|---|
| Gerilim: | 220 / 110V | Vat: | 402 |
| SKK: | 3000K 4000K 6000K | CRI: | 80 |
| Etkinlik (lm / w): | 120lm/w | PF: | > 0,9 |
| THD: | % 20 | Karartma: | Evet |
| Vurgulamak: | Sürücüsüz led modülü,su geçirmez led modülü |
||

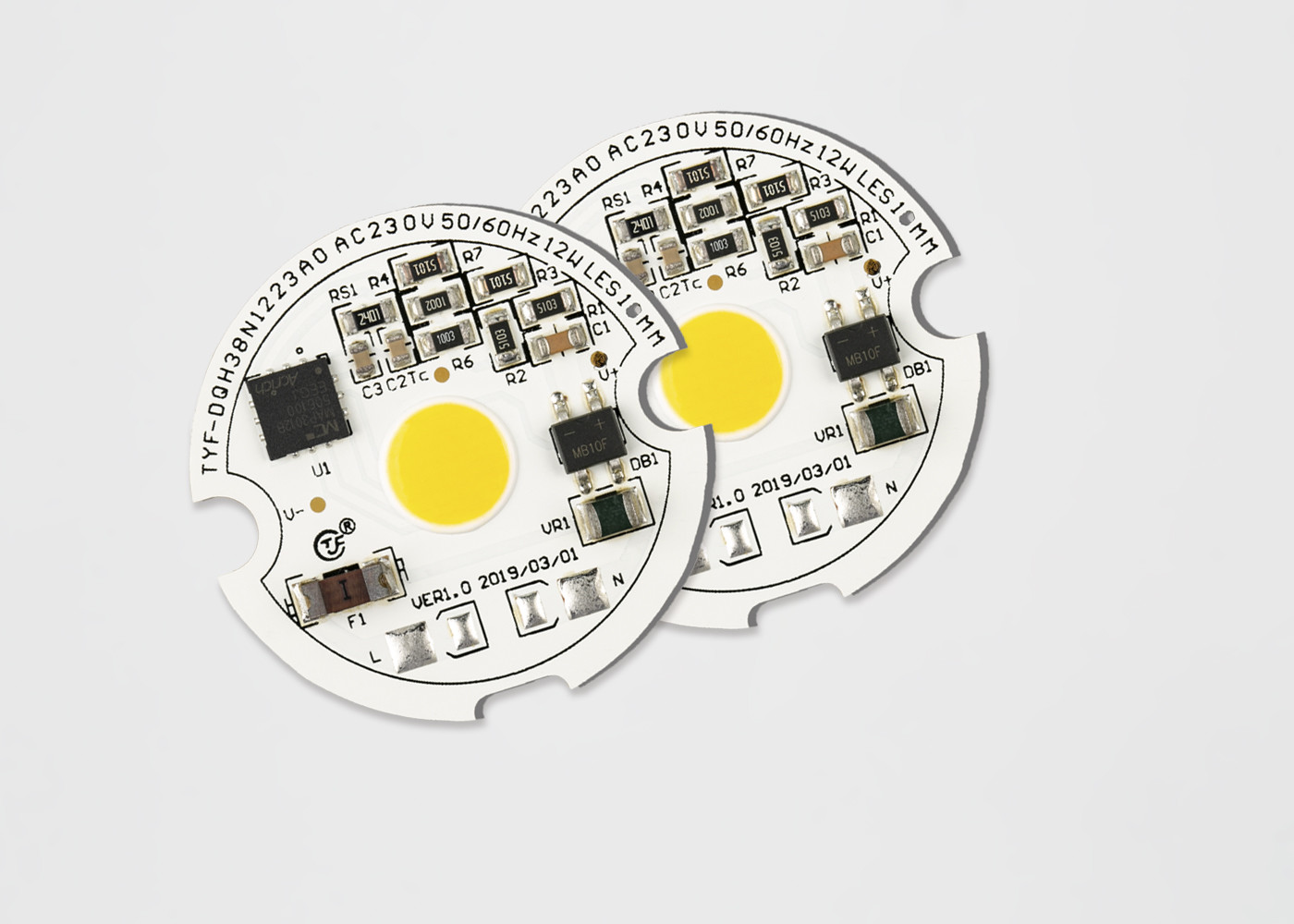

Yüksek Quality3w 5 w 6 w 9 w 12 w LED Modülü 110 V 220 V Sürücüsüz AC COB LED 3000 K 4000 K 6000 K bridgelux çip içinde
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Ürün Kodu | müşteri kod | IC Kodu | Güç kod | Voltaj kodu | Seri Numarası | LED kod | CCT kod | SDCM | CRI Kodu | Parlaklık | Yıl | Ay | Seri Num. | ||
| Modül Kodu | Dava Kodu | Seri Numarası | Seri Numarası | ||||||||||||
1) ürün kodu: C = Müşteri Modülü D = Kendinden Modül
2) Müşteri Kodu ve Modül Kodu: eğer ① = C ise müşteri kodu için 4 haneli ise kendi modül kodu için
3) IC Kodu: IC için bir karakter
4) Güç Kodu:
| Güç kodu | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) Gerilim Kodu: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V
6) SKK Kodu
| SKK Kodu (K) | |||||||||||||
1800 - 2000 | 2000 - 2200 | 2200 - 2400 | 2500 - 2700 | 2700 - 2900 | 3000 - 3200 | 3200 - 3400 | 3500 - 3700 | 4000 - 4300 | 4500 - 4800 | 5000 - 5500 | 5800 - 6300 | 6000 - 6500 | 6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Elektriksel ve Optik Özellikler (Ta = 25 ℃) Tablo 2-1
| MADDE | SYMBOL | BİRİMİ | Tipik değer |
| Giriş gerilimi | Vin | V | 230 |
| Giriş akımı | EĞER | mA | 42.35 |
| Çalışma frekansı | F | Hz | 50/60 |
| Giriş gücü | P | W | 9,431 |
| Güç faktörü | PF | % | 0.969 |
| toplam harmonik bozulma | THD | % | % 21.6 |
| Karartma türü | RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Akıllı □ Diğer | ||
| Ameliyat kapasitesi | Vs | KV | 0.5 |
| Elektrik Gücü (AC) | Ve | KV | - |
| Çalışma / Vaka Sıcaklığı | Ta / Tc | ℃ | 25/85 |
| LED Parametreleri | COB | ||
| Işık akısı | Φv | lm | 1068,3 |
| Işık verimi | ηv | Lm / W | 113.3 |
| Renk sıcaklığı | CCT | K | 4068 |
| Renk dönüşüm indeksi | Ra / CRI | % | 82.3 / 75.4 |
| Işık dağılımı | - | - | - |
| Görüş açısı | 2θ 1/2 | Deg. | - |
Optik özellikler
Kromatiklik Kutuları
TYF, kromatiklik kutusu yapısı için ANSI C78.377A standardına uygundur. SKK 2700K - 6500K aralığında her bir ANSI dörtgeni için, 5 Kutu ve 3 Kutu sağlar.
Tablo 4-1 5 Kademeli Kova
| CCT | adımlar | Cx | Cy | bir | b | teta |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53.70 |
| 3000K | 5 | 0,4338 | 0.403 | 0,01390 | 0,00680 | 53.22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54.00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53.72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59.62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58.57 |
Tablo 4-2 3 Kademeli Kovalar
| CCT | adımlar | Cx | Cy | bir | b | teta |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53.70 |
| 3000K | 3 | 0,4338 | 0.403 | 0,00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54.00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53.72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59.62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58.57 |
Tipik Elektrik ve Optik Eğriler
Şekil 4-2-1 Gerilimle İlgili Göreceli Güç, T a = 25 ℃
Şekil 4-2-2 Göreceli Işık Akısı vs. Gerilim, Ta = 25 ℃
Şekil 4-2-3 Radyan Desen, T = 25 ℃
| MADDE | SYMBOL | BİRİMİ | değer |
| Güç dağılımı | Pd | W | 12.6 |
| AC Akım (RMS) | EĞER | mA | 58 |
| AC Gerilimi (RMS) | Vin | V | 200 ~ 240 |
| LED Bağlantı Sıcaklığı | Tj-LED | ℃ | 110 |
| IC Bağlantı Sıcaklığı | Tj-IC | ℃ | 150 |
| IC sıcaklık IC'sinin başı | Tp | ℃ | 100 |
| LED Termal Direnç (Bağlantı / Lehim noktası) | Rthj-s | ℃ / W | 20 |
| IC Termal Direnç (Bağlantı / Lehim noktası) | Rthj-s | ℃ / W | - |
| Çalışma sıcaklığı | Üst | ℃ | -20 ~ 85 |
| Depolama sıcaklığı | ts | ℃ | -30 ~ 100 |
| ESD Hassasiyeti (HBM) | Vesd | KV | ± 2 |
| Lehimleme Sıcaklığı (Reflow) | Tsld | ℃ | - |
| Lehimleme Sıcaklığı (El) | Tsld | ℃ | 350 3S |
Notlar:
1) Tüm ölçüler milimetredir. (Tolerans: ± 0.2mm)
2) Ölçek: Yok
Not:
1) TYF Opto. DOB Modülü, bağlantı sıcaklığını maksimum bağlantı sıcaklığı spesifikasyonunun altında tutmak için tavsiye edilir (Tablo 2-4).
LED kurşun sıcaklığı ve IC üst kasa sıcaklığı termokupl ile ölçülmüştür. LED ve IC sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.
Ts_max = Tj_max-Rθj-s * Pd
Örneğin:
LED kurşun sıcaklığı ve IC üst durum sıcaklığı 90 are ise, LED birleşme sıcaklığı
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
ve IC bağlantı sıcaklığı
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
DOB Silikon Reçinesi (AC-COB)
TYF Opto. Aşağıdaki gibi gösterildiği gibi, farklı boyutlara göre plastik Tepside paketlenmiş LED modülleri, XX Her PC Tepsisi, PC'ler. dış hava basıncını engellemek için, her bir XX ürün paketindeki ürün boyutuna göre, ambalajlı ürün karton kutuda depolanacak ve mühürlenecektir devamındaki.
1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme
2) Tepsi istifleme ve bantlama, XX LED modül tepsileri ve her bir kutuya ilave 1 boş tepsi . Tepsinin üstüne silika jeli (her biri 1 adet) ekleyin.
3) Sızdırmazlık contası
