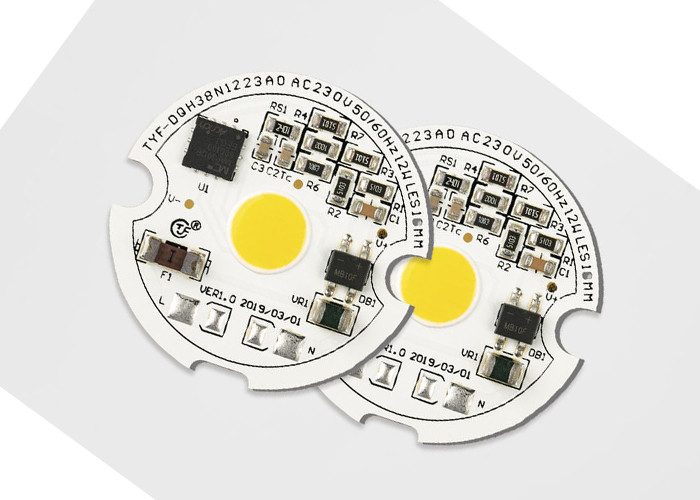

AC COB LED 110V/230V 5w 9W 10w sürücüsüz led cob çip spot lamba, downlight, duvar lambası için 3000k 4000k 6000k
- Doğrudan AC Hat Gerilimine Bağlanır
- Yüksek PF ve düşük THD
- Yüksek performans ve Yüksek parlaklık
- Uzun Ömür ve yüksek güvenilirlik
- Düşük EMI
- Basit BOM
- CE'ye Uygun Uyumlu
- ROHS ve REACH Uyumlu
- Kolay montaj
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Ürün Kodu |
Müşteri
Kod
|
IC Kodu |
Güç
Kod
|
Gerilim Kodu
|
Seri No. |
LED
Kod
|
CCT
Kod
|
SDCM |
CRI Kodu |
Aydınlık |
Yıl |
Ay |
Seri
Num.
|
| |
Modül Kodu |
|
|
|
Kasa Kodu |
Seri No. |
|
|
|
|
|
Seri No. |
1) ürün kodu: C=Müşteri Modülü D=Kendinden Modül
2) Müşteri Kodu & Modül Kodu: eğer ①=C ise müşteri kodu için 4 basamaklı, aksi takdirde kendinden modül kodu için
3) IC Kodu: IC için bir karakter
4) Güç Kodu:
| Güç Kodu |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Gerilim Kodu:11=110V,12=120V,22=220V,23=230V
6) CCT Kodu
| CCT Kodu(K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Elektriksel ve Optik Özellikler(Ta=25℃) Tablo 2-1
| ÖĞE |
SEMBOL |
BİRİM |
TİPİK Değer |
| Giriş Gerilimi |
Vin |
V |
230 |
| Giriş Akımı |
IF |
mA |
42.35 |
| Çalışma Frekansı |
F |
Hz |
50/60 |
| Giriş Gücü |
P |
W |
9.431 |
| Güç Faktörü |
PF |
％ |
0.969 |
| Toplam Harmonik Bozulma |
THD |
％ |
21.6% |
| Karartma Tipi |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Akıllı □ Diğer |
| Dalgalanma Kapasitesi |
Vs |
KV |
0.5 |
| Elektrik Dayanımı(AC) |
Ve |
KV |
- |
| Çalışma/Kasa Sıcaklığı |
Ta/Tc |
℃ |
25/85 |
| LED Parametreleri |
COB |
| Işık Akısı |
Φv |
Lm |
1068.3 |
| Işık Verimliliği |
ηv |
Lm/w |
113.3 |
| Renk Sıcaklığı |
CCT |
K |
4068 |
| Renk Oluşturma İndeksi |
Ra/CRI |
％ |
82.3/75.4 |
| Işık Dağılımı |
- |
- |
- |
| Görüş Açısı |
2θ 1/2 |
Derece |
- |
Optik özellikler
Renk Kromatizasyon Kutuları
TYF, renk kromatizasyon kutu yapısı için ANSI C78.377A standardına uygundur. 2700K ila 6500K CCT aralığı için her ANSI dörtgeni için TYF 5 Kutu ve 3 Kutu sağlar.
Tablo 4-1 5 adım Kutu
| CCT |
Adımlar |
Cx |
Cy |
a |
b |
teta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tablo 4-2 3 adım Kutu
| CCT |
Adımlar |
Cx |
Cy |
a |
b |
teta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Tipik Elektriksel ve Optik Eğriler
Şekil 4-2-1 Bağıl Güç vs. Gerilim, Ta =25℃
Şekil 4-2-2 Bağıl Işık Akısı vs. Gerilim, Ta =25℃
Şekil 4-2-3 Radyant Desen, Ta =25℃
| ÖĞE |
SEMBOL |
BİRİM |
Değer |
| Güç Dağılımı |
Pd |
W |
12.6 |
| AC Akımı(RMS) |
IF |
mA |
58 |
| AC Gerilimi(RMS) |
Vin |
V |
200~240 |
| LED Eklem Sıcaklığı |
Tj-LED |
℃ |
110 |
| IC Eklem Sıcaklığı |
Tj-IC |
℃ |
150 |
| IC sıcaklığının üstü |
Tp |
℃ |
100 |
| LED Termal Direnci (Eklem / Lehim noktası) |
Rthj-s |
℃/W |
20 |
| IC Termal Direnci (Eklem / Lehim noktası) |
Rthj-s |
℃/W |
- |
| Çalışma Sıcaklığı |
Üst |
℃ |
-20~+85 |
| Depolama Sıcaklığı |
Ts |
℃ |
-30~+100 |
| ESD Hassasiyeti(HBM) |
Vesd |
KV |
±2 |
| Lehimleme Sıcaklığı(Reflow) |
Tsld |
℃ |
- |
| Lehimleme Sıcaklığı(El) |
Tsld |
℃ |
350 3S |
Notlar:
1) Tüm boyutlar milimetre cinsindendir.(Tolerans:±0.2mm)
2) Ölçek: Yok
Not:
1) TYF Opto. DOB Modülünün, eklem sıcaklığını maksimum eklem sıcaklığı spesifikasyonunun altında tutması önerilir.(Tablo 2-4).
LED uç sıcaklığı ve IC üst kasa sıcaklığı termokupl ile ölçülür. LED ve IC eklem sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.
Ts_max=Tj_max-Rθj-s * Pd
Örnek olarak:
LED uç sıcaklığı ve IC üst kasa sıcaklığı 90℃ ise, LED eklem sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
ve IC eklem sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
DOB (AC-COB) Silikon Reçine Kullanımı
TYF Opto. LED modülleri ürünleri, farklı boyutlara göre plastik Tepside paketlenir, XX adet her plastik Tepside, aşağıdaki gibi gösterilmiştir. Plastik kutu olmadan ürünler, dış basıncı önlemek için, farklı kabarcık torbası seçin, ürün boyutuna göre her pakette XX ürün, paketlenmiş ürün karton şeklinde saklanacak ve mühürlenecektir, aşağıdaki gibi gösterilmiştir.
1) Tepsi başına xx ADET LED modülü 4) Kutu bilgileri ve paketleme
2) Tepsi yığını ve bantlama, XX LED modülü tepsiler ve ek 1 kukla tepsisi kutu. Tepsinin üzerine silika jel (her biri 1 adet) ekleyin
3) Sızdırmazlık ambalajı
