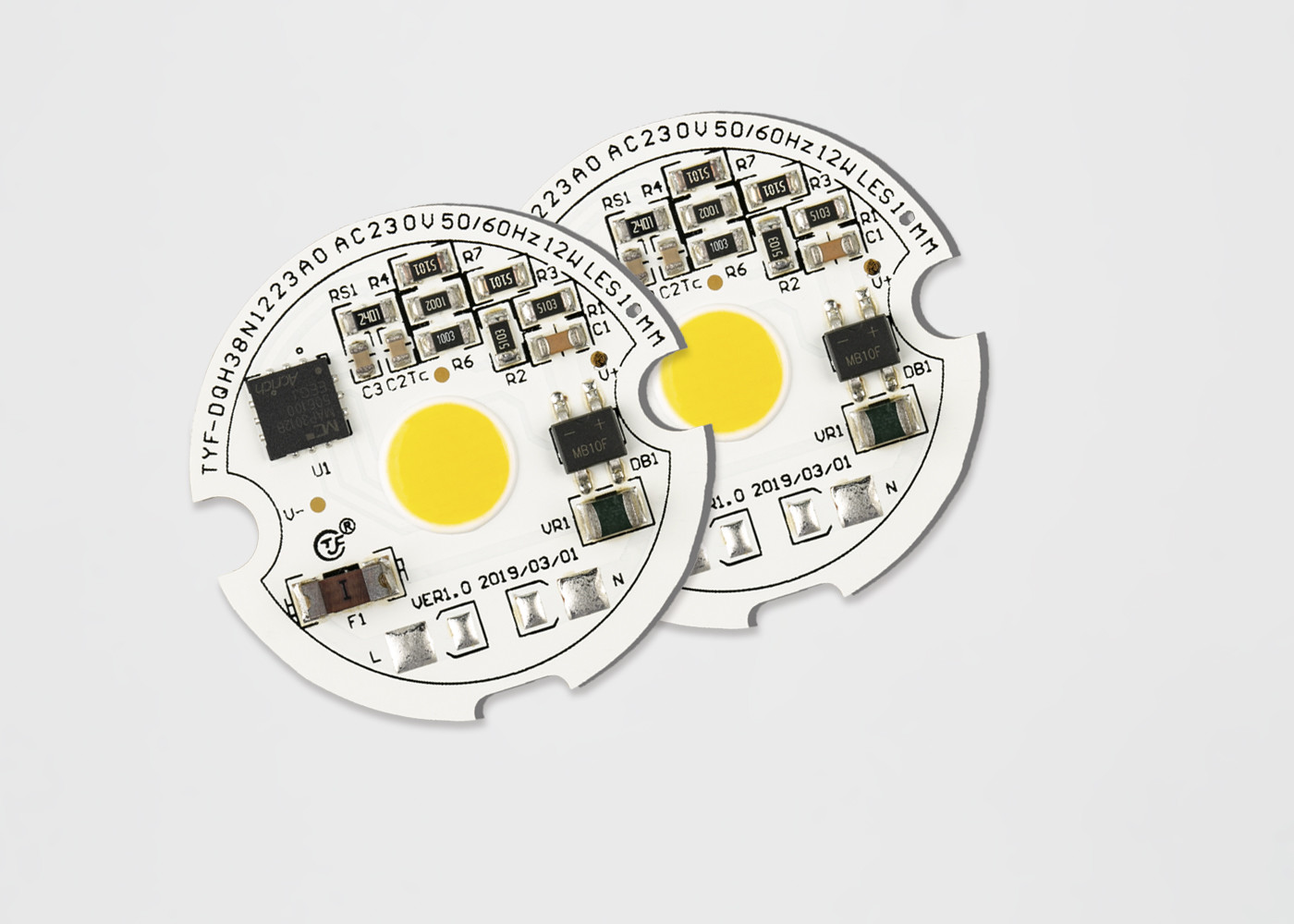

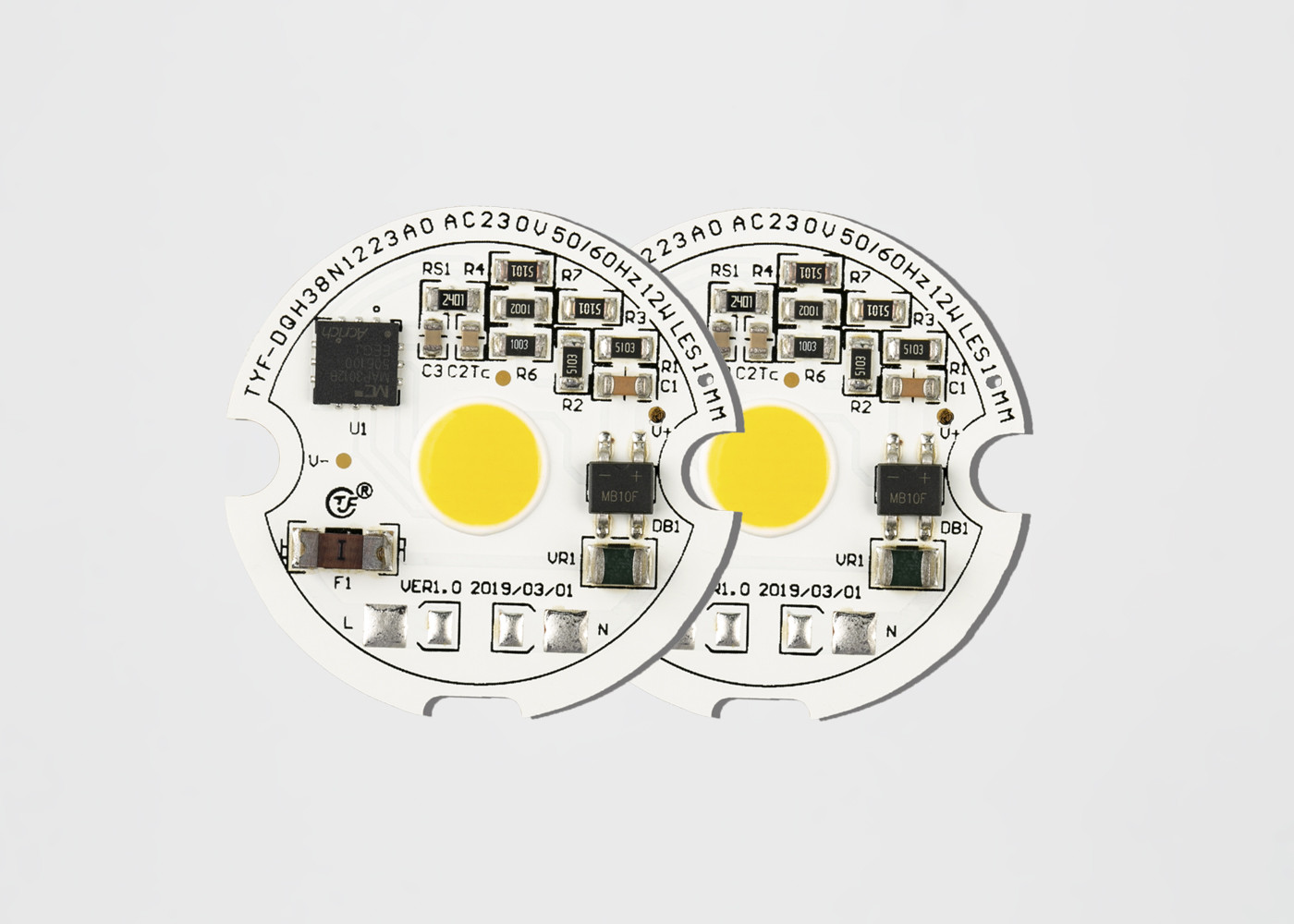

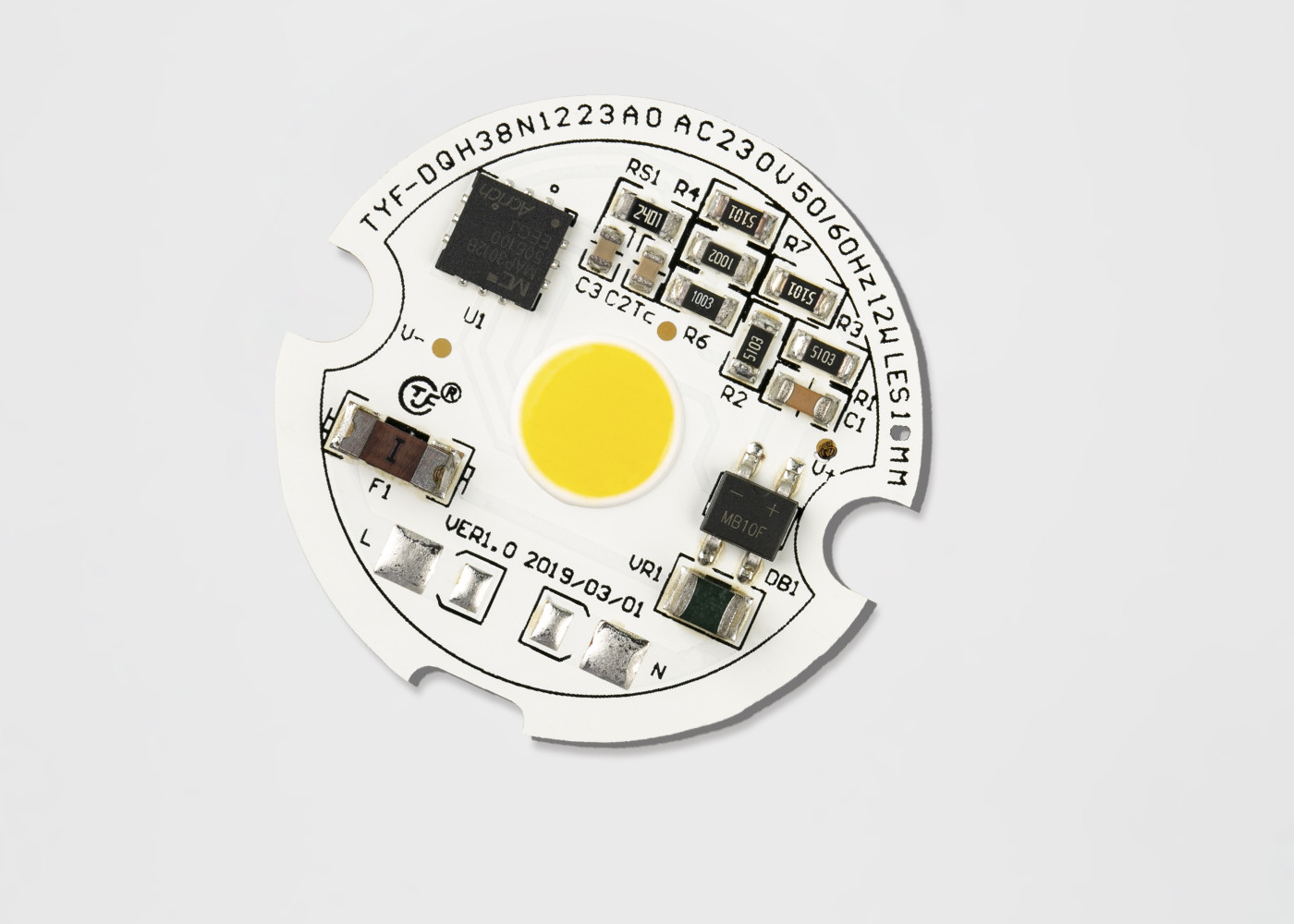

Bridgelux LED Çip 110V 220V 3W 5W 10W 12W AC COB LED Modülü Sürücüsüz Cob LED 3000K 4000K 6000K 70Ra 80Ra
- Doğrudan AC hattı voltajına bağlanır
- Yüksek PF ve düşük THD
- Yüksek performans ve Yüksek parlaklık
- Uzun ömür ve yüksek güvenilirlik
- Düşük EMI
- Basit BOM
- CE uyumlu
- RoHS ve REACH Uyumlu
- Kolay montaj
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Ürün kodu |
Müşteri
Kod
|
IC kodu |
Güç
Kod
|
Voltaj kodu
|
Seri numarası. |
LED
Kod
|
KTK
Kod
|
SDCM |
CRI kodu |
Parlaklık |
Yıl |
Ay |
Seri
- Hayır.
|
| |
Modül kodu |
|
|
|
Dava kodu |
Seri numarası. |
|
|
|
|
|
Seri numarası. |
1) Ürün kodu: C=Müşteri Modülü D=Kendi Modülü
2) Müşteri Kodu & Modül Kodu: 1=C ise müşteri kodu için 4 basamak
3) IC kodu: IC için bir karakter
4) Güç kodu:
| Güç kodu |
| 01 ¢ 99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Voltaj Kodu:11=110V,12=120V,22=220V,23=230V
6) GTC kodu
| CCT kodu ((K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Elektriksel ve Optik Özellikler ((Ta=25°C) Tablo 2-1
| BİLGİ |
SYMBOL |
Birlik |
Tipik Değer |
| Giriş Voltajı |
Vin |
V |
230 |
| Girdi akımı |
Eğer |
mA |
42.35 |
| Çalışma sıklığı |
F |
Hz |
50/60 |
| Girdi Gücü |
P |
W |
9.431 |
| Güç faktörü |
PF |
% |
0.969 |
| Toplam Harmonik Bozulma |
THD |
% |
21% 6 |
| Karanlıklandırma tipi |
RNA □ TRIAC □ PWM □ 0-10V □ DALI DMX □ Akıllı □ Diğerleri |
| Fırtına Kapasitesi |
Karşı |
KV |
0.5 |
| Elektrik Gücü (AC) |
Ve |
KV |
- |
| Çalışma/kabın sıcaklığı |
Ta/Tc |
°C |
25/85 |
| LED parametreleri |
COB |
| Işık akışı |
Φv |
Ben... |
1068.3 |
| Işık verimliliği |
Öv |
Lm/w |
113.3 |
| Renk sıcaklığı |
KTK |
K |
4068 |
| Renk Gösterimi İndeksi |
Ra/CRI |
% |
82.3/75.4 |
| Işık Dağıtımı |
- |
- |
- |
| Görme açısı |
2θ 1/2 |
Deg. |
- |
Optik özellikler
Renkli kutular
TYF, kromatizm bin yapısı için ANSI C78.377A standardına uymaktadır. TYF, CCT aralığı 2700K ila 6500K için her ANSI dörtgen için 5 BIN ve 3 BIN sağlar.
Tablo 4-1 5 Adım Çöp Kutusu
| KTK |
Adımlar |
Cx |
Cy |
a) |
b |
theta |
| 2700K. |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K. |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K. |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K. |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K. |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K. |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K. |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tablo 4-2 3 adımlı çöp kutuları
| KTK |
Adımlar |
Cx |
Cy |
a) |
b |
theta |
| 2700K. |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K. |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K. |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K. |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K. |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K. |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K. |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Tipik Elektriksel ve Optik Eğimler
Şekil 4-2-1 Nitelikli Güç vs. Voltaj, Ta)=25°C
Şekil 4-2-2 Niteliksel Işık Akışı ve Voltaj, Ta)=25°C
Şekil 4-2-3 Işıcı desen, Ta)=25°C
| BİLGİ |
SYMBOL |
Birlik |
Değer |
| Güç Kaybedilmesi |
Pd |
W |
12.6 |
| AC Akımı ((RMS) |
Eğer |
mA |
58 |
| AC Voltajı ((RMS) |
Vin |
V |
200~240 |
| LED kesişim sıcaklığı |
Tj-LED |
°C |
110 |
| IC bağlantı sıcaklığı |
Tj-IC |
°C |
150 |
| IC sıcaklığının üst kısmı IC |
- Evet. |
°C |
100 |
| LED Termal Direniş (Bölüm / Lehimleme Noktası) |
Rthj-s |
°C/W |
20 |
| IC Termal Direniş (Bölüm / Lehimleme Noktası) |
Rthj-s |
°C/W |
- |
| Çalışma sıcaklığı |
Yukarı |
°C |
-20~+85 |
| Depolama sıcaklığı |
T 'ler |
°C |
-30~+100 |
| ESD Duyarlılığı ((HBM) |
Vesd |
KV |
±2 |
| Lehimleme sıcaklığı ((Reflow) |
Çeviri: |
°C |
- |
| Lehimleme sıcaklığı ((El) |
Çeviri: |
°C |
350 3S |
Notlar:
1) Tüm boyutlar milimetredir.
2) Ölçek: Hiç
Not:
1) TYF Opto. DOB Modülü, birleşim sıcaklığını maksimum birleşim sıcaklığı spesifikasyonunun altında tutmak için tavsiye edilir. (Tablo 2-4).
LED kurşun sıcaklığı ve IC üst hali sıcaklığı termokople ile ölçülür. LED ve IC yağlama sıcaklıkları aşağıdaki formülleri kullanarak hesaplanabilir.
Ts_max=Tj_max-Rθj-s * Pd
Örneğin:
Eğer LED kurşun sıcaklığı ve IC üst hali sıcaklığı 90°C ise LED bağlantı sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90°C + 12 °C/W* 1 W = 102 °C
ve IC bağlantı sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C
DOB (AC-COB) Silikon reçine dağıtım
TYF Opto. LED modülleri ürünleri, farklı boyutlara göre plastik tepside paketlenmiş, her plastik tepside XX PC, aşağıda gösterildiği gibi. plastik kutu olmayan ürünler, kabarcık torbalarında paketlenmiştir,Dış basıncı önlemek için, farklı kabarcık torbası seçin, XX ürünlerden oluşan her paketdeki ürün boyutuna göre, paketlenmiş ürün aşağıda gösterildiği gibi karton şeklinde ve mühürlenmiş olarak saklanacaktır.
1) Tabak başına xx PCS LED modülü 4) Kutu bilgileri ve ambalajı
2) Tabak yığını ve bantlama, XX LED modülü Tabaklar ve her biri 1 tane de fazladan numune tabak Tepsinin üstüne silikon jeli (1 adet) ekleyin.
3) Mühürleme ambalajı
