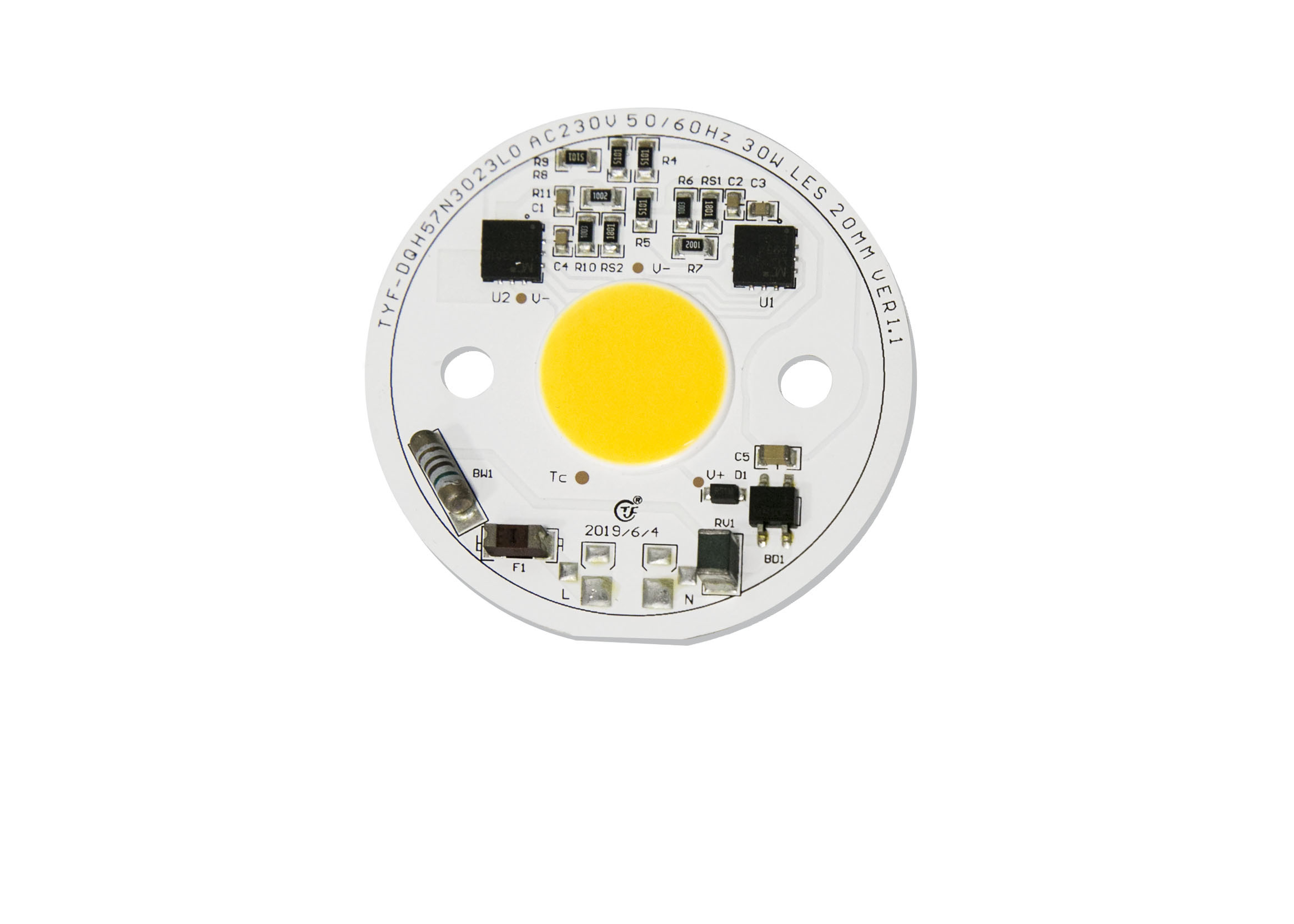

Gölgesiz Su Geçirmez Led Modül 30W 110LM/W Düşük Harmonik Bozulma

AC COB LED kapalı duvar lambası ray lambası AC230V 20W 3000K 4000K 6000K 70Ra 80Ra sürücü gemide Alüminyum PCB

TYF-DQH57N3023L0.pdf

• Sürücü olmadan doğrudan AC voltajına bağlı;
• Entegre bileşenlere sahip bir modül;
• Ekonomik tek parça çözüm;
• Yüksek verim, yüksek güç faktörü ve düşük harmonik bozulma;
• Yüksek renksel geriverim indeksi (≥80);
• Yüksek ışık verimliliği 110 LM/W;
• Üç yıl garanti;
• LM80 onaylı LED'ler
• Uygulama: Sel ışığı

1) ürün kodu: C=Client Module D=Self Module

2) İstemci Kodu ve Modül Kodu: ①=C ise, müşteri kodu için 4 basamaklı, kendi kendine modül kodu için

3) IC Kodu: IC için bir karakter

4) Güç Kodu:

5) Voltaj Kodu:11=110V,12=120V,22=220V,23=230V

6) ŞNT Kodu

Elektriksel ve Optik Özellikler(Ta=25℃) Tablo 2-1

Optik özellikler

Kromatiklik Kutuları

TYF, renklilik kutusu yapısı için ANSI C78.377A standardına uygundur.2700K ile 6500K arasındaki CCT aralığı için her ANSI dörtgeni için TYF, 5 Kutu ve 3 Kutu sağlar.

Tablo 4-1 5 kademeli Bölmeler

Tablo 4-2 3 kademeli Bölmeler

Tipik Elektriksel ve Optik Eğriler

Şekil 4-2-1 Bağıl Güç - Gerilim, T_a =25℃

Şekil 4-2-3 Işınım Modeli, T_a =25℃

Notlar:

1) Tüm boyutlar milimetre cinsindendir.(Tolerans:±0.2mm)

2) Ölçek: Yok

Not:

1) TYF Op.DOB Modülünün bağlantı sıcaklığını maksimum bağlantı sıcaklığı spesifikasyonunun altında tutması önerilir(Tablo 2-4).

Termokupl ile ölçülen LED uç sıcaklığı ve IC üst kasa sıcaklığı.LED ve IC çalışma sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.

Ts_max=Tj_max-Rθj-s * Pd

Örneğin:

LED uç sıcaklığı ve IC üst kasa sıcaklığı 90 ℃ ise, LED bağlantı sıcaklığı

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

ve IC bağlantı sıcaklığı

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

DOB Silikon Reçinesi (AC-COB) Teslimi

TYF Op.LED modül ürünleri, plastik Tepside paketlenmiş, farklı boyuta göre, her bir plastik Tepside XX adet, aşağıda gösterildiği gibi.plastik kutusu olmayan ürünler kabarcık torbalarda paketlenir, dış basıncı önlemek için farklı kabarcık torba seçin, XX ürünlerin her paketinde ürün boyutuna göre, paketlenmiş ürün gösterildiği gibi karton şeklinde ve mühürlü olarak saklanacaktır. devamındaki.

1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme

2) Tepsi yığını ve bantlama, XX LED modülü tepsiler ve her biri yukarı doğru ek 1 boş tepsi Kutu.Tepsinin üzerine silika jeli (1 adet) ekleyin

3) Sızdırmazlık ambalajı
