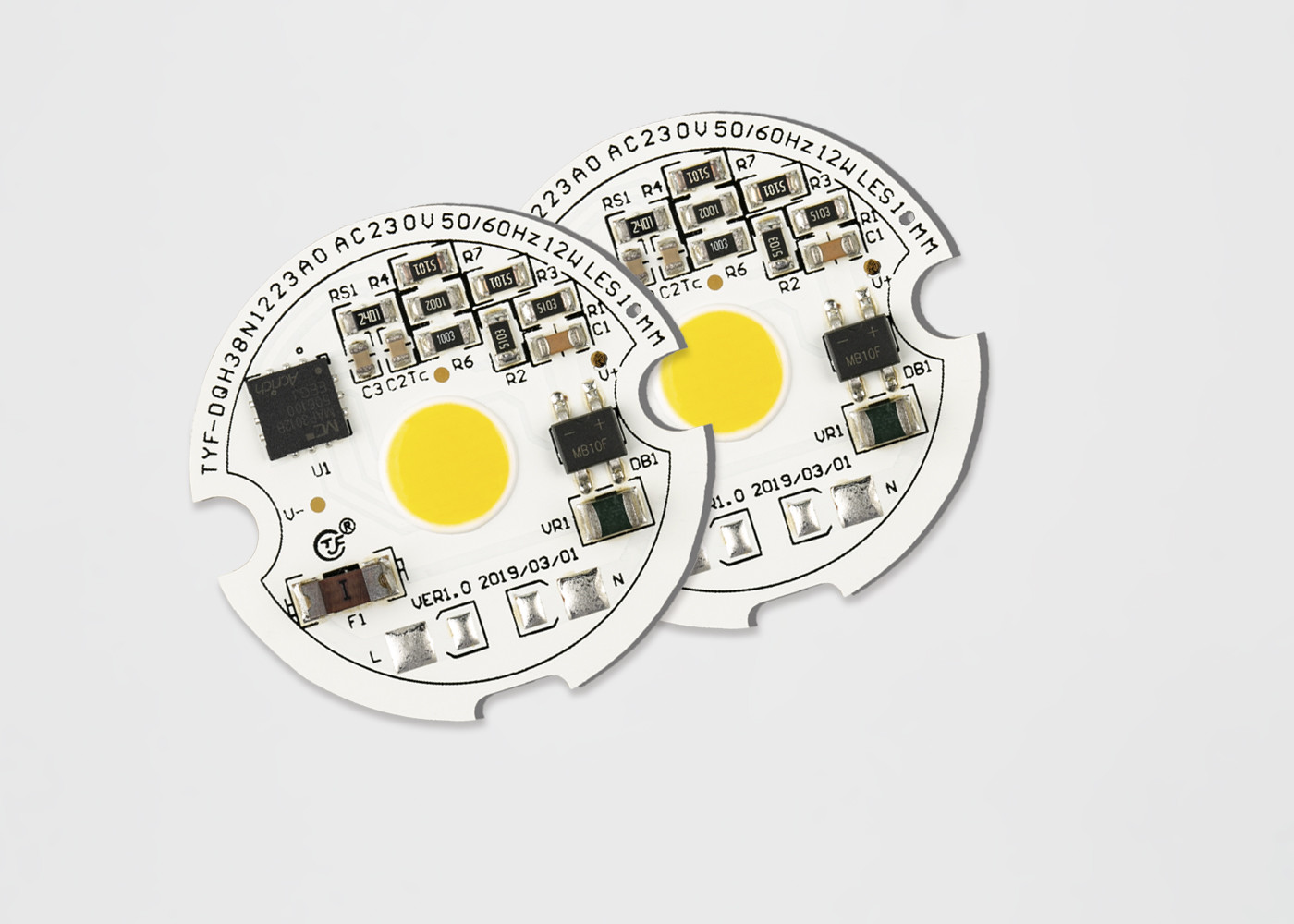

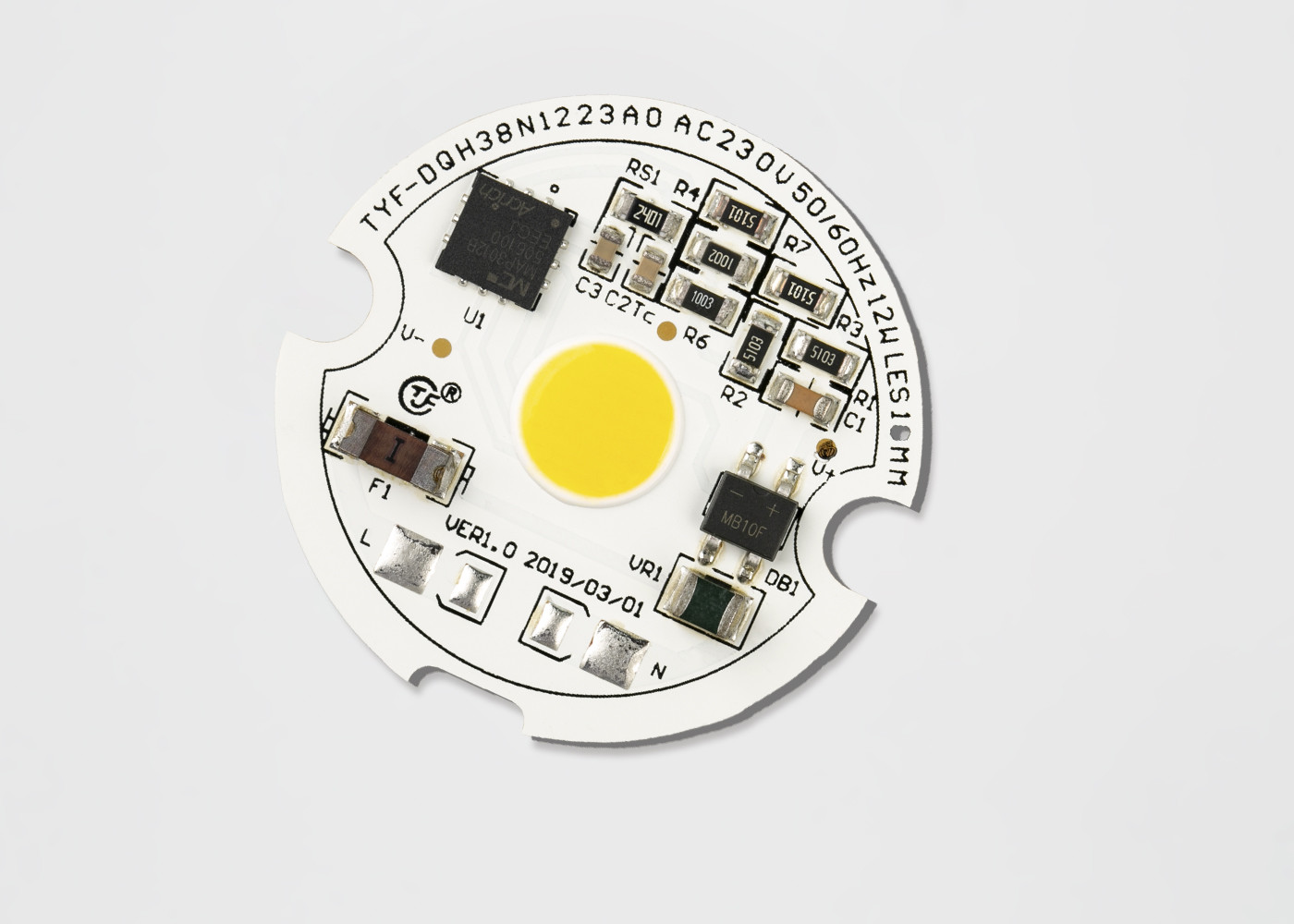

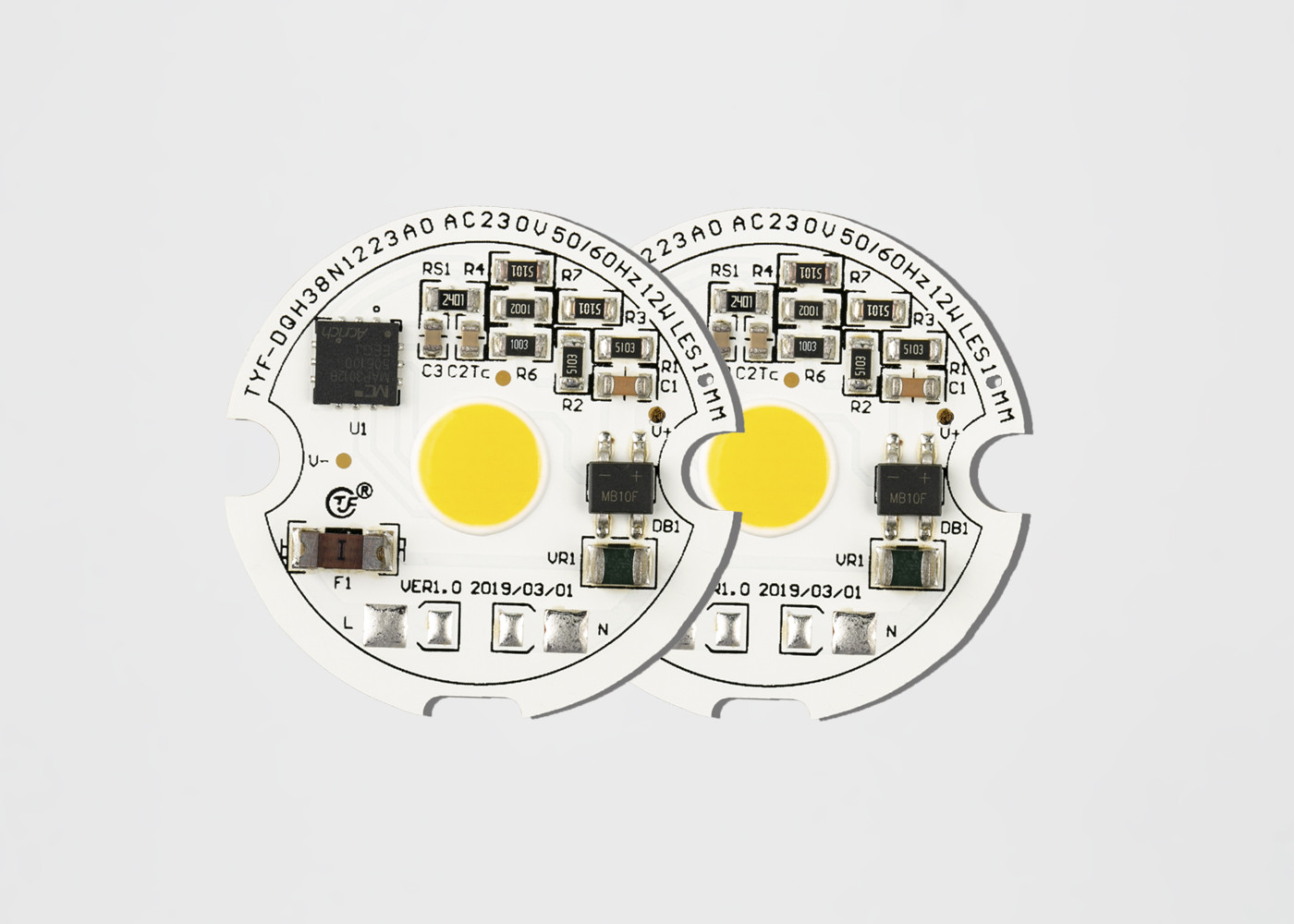

10W 12W AC 110V 220V COB Işık Kaynağı Sıcak Beyaz Soğuk Beyaz doğal beyaz duvar lambası Spot ışık sürücüsü kart üzerinde Alüminyum
- Doğrudan AC Hat Gerilimine Bağlanır
- Yüksek PF ve düşük THD
- Yüksek performans ve Yüksek parlaklık
- Uzun Ömür ve yüksek güvenilirlik
- Düşük EMI
- Basit BOM
- CE Uyumlu'ya uygun
- ROHS ve REACH Uyumlu
- Kolay montaj
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⓾ |
⓫ |
⓬ |
| Ürün Kodu |
Müşteri
Kodu
|
IC Kodu |
Güç
Kodu
|
Gerilim Kodu
|
Seri No. |
LED
Kodu
|
CCT
Kodu
|
SDCM |
CRI Kodu |
Aydınlık |
Yıl |
Ay |
Seri
Num.
|
| |
Modül Kodu |
|
|
|
Kasa Kodu |
Seri No. |
|
|
|
|
|
Seri No. |
1) ürün kodu: C=Müşteri Modülü D=Kendinden Modül
2) Müşteri Kodu & Modül Kodu: eğer ①=C ise müşteri kodu için 4 basamaklı, aksi takdirde kendinden modül kodu için
3)IC Kodu: IC için bir karakter
4)Güç Kodu:
| Güç Kodu |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5)Gerilim Kodu:11=110V,12=120V,22=220V,23=230V
6)CCT Kodu
| CCT Kodu(K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Elektriksel ve Optik Özellikler(Ta=25℃) Tablo 2-1
| ÖĞE |
SEMBOL |
BİRİM |
TİPİK Değer |
| Giriş Gerilimi |
Vin |
V |
230 |
| Giriş Akımı |
IF |
mA |
42.35 |
| Çalışma Frekansı |
F |
Hz |
50/60 |
| Giriş Gücü |
P |
W |
9.431 |
| Güç Faktörü |
PF |
% |
0.969 |
| Toplam Harmonik Bozulma |
THD |
% |
21.6% |
| Karartma Tipi |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ▢ DMX □ Akıllı □ Diğer |
| Dalgalanma Kapasitesi |
Vs |
KV |
0.5 |
| Elektrik Dayanımı(AC) |
Ve |
KV |
- |
| Çalışma/Kasa Sıcaklığı |
Ta/Tc |
℃ |
25/85 |
| LED Parametreleri |
COB |
| Işık Akısı |
Φv |
Lm |
1068.3 |
| Işık Verimliliği |
ηv |
Lm/w |
113.3 |
| Renk Sıcaklığı |
CCT |
K |
4068 |
| Renk Oluşturma İndeksi |
Ra/CRI |
% |
82.3/75.4 |
| Işık Dağılımı |
- |
- |
- |
| Görüş Açısı |
2θ 1/2 |
Derece |
- |
Optik özellikler
Renk Kromatizasyon Kutuları
TYF, renk kromatizasyon kutu yapısı için ANSI C78.377A standardına uygundur. 2700K ila 6500K CCT aralığı için her ANSI dörtgeni için TYF 5 Kutu ve 3 Kutu sağlar.
Tablo 4-1 5 adım Kutu
| CCT |
Adımlar |
Cx |
Cy |
a |
b |
teta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tablo 4-2 3 adım Kutu
| CCT |
Adımlar |
Cx |
Cy |
a |
b |
teta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Tipik Elektriksel ve Optik Eğriler
Şekil 4-2-1 Bağıl Güç vs. Gerilim, Ta =25℃
Şekil 4-2-2 Bağıl Işık Akısı vs. Gerilim, Ta =25℃
Şekil 4-2-3 Radyant Desen, Ta =25℃
| ÖĞE |
SEMBOL |
BİRİM |
Değer |
| Güç Dağılımı |
Pd |
W |
12.6 |
| AC Akımı(RMS) |
IF |
mA |
58 |
| AC Gerilimi(RMS) |
Vin |
V |
200~240 |
| LED Eklem Sıcaklığı |
Tj-LED |
℃ |
110 |
| IC Eklem Sıcaklığı |
Tj-IC |
℃ |
150 |
| IC sıcaklığının üstü IC |
Tp |
℃ |
100 |
| LED Termal Direnci (Eklem / Lehimleme noktası) |
Rthj-s |
℃/W |
20 |
| IC Termal Direnci (Eklem / Lehimleme noktası) |
Rthj-s |
℃/W |
- |
| Çalışma Sıcaklığı |
Üst |
℃ |
-20~+85 |
| Depolama Sıcaklığı |
Ts |
℃ |
-30~+100 |
| ESD Hassasiyeti(HBM) |
Vesd |
KV |
±2 |
| Lehimleme Sıcaklığı(Reflow) |
Tsld |
℃ |
- |
| Lehimleme Sıcaklığı(El) |
Tsld |
℃ |
350 3S |
Notlar:
1) Tüm boyutlar milimetre cinsindendir.(Tolerans:±0.2mm)
2)Ölçek: Yok
Not:
1)TYF Opto. DOB Modülünün, eklem sıcaklığını maksimum eklem sıcaklığı spesifikasyonunun altında tutması önerilir.(Tablo 2-4).
LED uç sıcaklığı ve IC üst kasa sıcaklığı termokupl ile ölçülür. LED ve IC eklem sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.
Ts_max=Tj_max-Rθj-s * Pd
Örnek olarak:
LED uç sıcaklığı ve IC üst kasa sıcaklığı 90℃ ise LED eklem sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
ve IC eklem sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
DOB (AC-COB) Silikon Reçine Kullanımı
