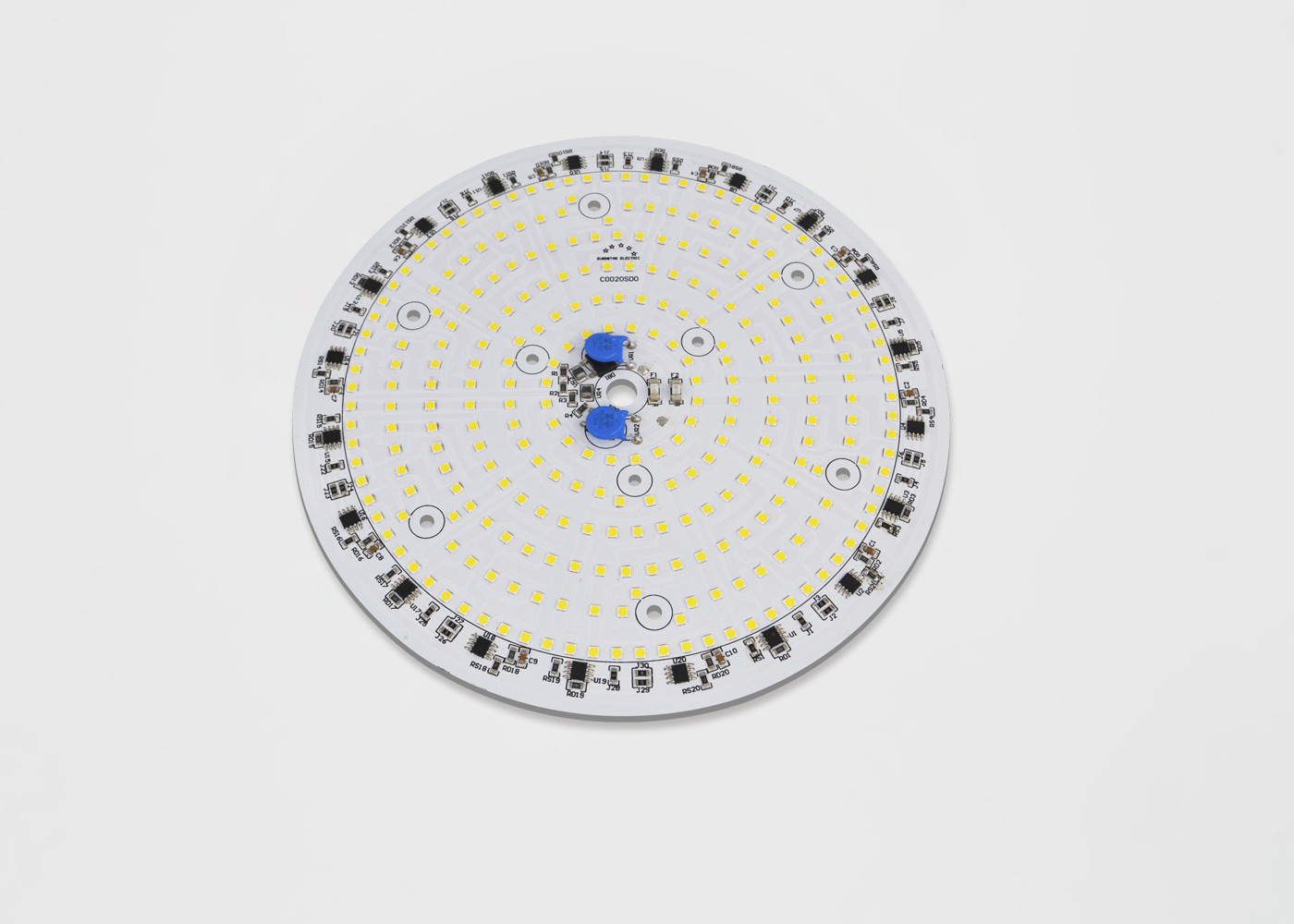

LED COB Modülü, AC modülü, Sürücüsüz 110v/220v LED çip 4000K Sel Işığı Sokak lambası Led
Ayrıntılar:
Malzeme adı: UFO yüksek bay ışık için AC SMD modülü
Ürün türü: AC modülü
Voltaj: 110/220v
Doğum yeri: ShenZhen, Çin
Model: TYF DQ195
MOQ: 1 set
1Ürün Özellikleri
- Doğrudan AC hattı voltajına bağlanır
- Yüksek enerji verimliliği ve faktörü
- Uzun ömür süresi
- Basit BOM
- Rosh uyumlu
- Hat Voltajı Düzenlemesi
- Kolay montaj
- Kurşunsuz ürün
2Uygulamalar:
Yüksek koyu / Sel Işığı Fotoğraf gereklidir
3Elektriksel ve Optik Özellikler (Ta=25)°C) Tablo 2-1
| Giriş Voltajı |
Vin |
V |
230 |
| Girdi akımı |
Eğer |
mA |
974.2 |
| Çalışma sıklığı |
F |
Hz |
50/60 |
| Girdi Gücü |
P |
W |
203.3 |
| Güç faktörü |
PF |
% |
0.908 |
| Toplam Harmonik Bozulma |
THD |
% |
46.58% |
| Karanlıklandırma tipi |
RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Akıllı □ Diğerleri |
| Fırtına Kapasitesi |
Karşı |
KV |
1.5 |
| Elektrik Gücü (AC) |
Ve |
KV |
1.5 |
| Çalışma/kabın sıcaklığı |
Ta/Tc |
°C |
25/85 |
| LED parametreleri |
3030 |
| Işık akışı |
Φv |
Ben... |
20048 |
| Işık verimliliği |
Öv |
Lm/w |
98.59 |
| Renk sıcaklığı |
KTK |
K |
5895 |
| Renk Gösterimi İndeksi |
Ra/CRI |
% |
81.7/73.8 |
| Işık Dağıtımı |
- |
- |
|
| Görme açısı |
2θ 1/2 |
Deg. |
- |
4. Optik özellikler
4.1 Renklilik Kutusu
TYF, kromatizm bin yapısı için ANSI C78.377A standardına uymaktadır. TYF, CCT aralığı 2700K ila 6500K için her ANSI dörtgen için 5 BIN ve 3 BIN sağlar.
Şekil 3-1 Renklilik Bin
Tablo 4-1 5 Adım Çöp Kutusu
| KTK |
Adımlar |
Cx |
Cy |
a) |
b |
theta |
| 2700K. |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K. |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K. |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K. |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K. |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K. |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K. |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tablo 4-2 3 adımlı çöp kutuları
| KTK |
Adımlar |
Cx |
Cy |
a) |
b |
theta |
| 2700K. |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K. |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K. |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K. |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K. |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K. |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K. |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Tipik Elektriksel ve Optik Eğimler
Şekil 4-2-1 Nitelikli Güç vs. Voltaj, Ta)=25°C
Şekil 4-2-2 Niteliksel Işık Akışı ve Voltaj, Ta)=25°C
Şekil 4-2-3 Işıcı desen, Ta)=25°C
5.Ana özellikler/özel özellikler:
1. Doğrudan AC hattına gir Voltaj:120/230V, AC / DC sürücüleri yok
2OTR,OVP,OCP,Sürge Kapasitesi, 1000V
3Yüksek PF, CE sertifikaları
4İyi renk tutarlılığı, yüksek CRI
5Çevre sıcaklığı: -20-50°C, oda sıcaklığı: <70°C
6Küçük Boyut, Esnek tasarım, PCB boyutu, CCT, Güç, müşteri isteklerine göre özelleştirilebilir.
7Yaşam süresi> 30.000 saat
6Paketleme
TYF Opto. LED modülleri ürünleri, farklı boyutlara göre plastik tepside paketlenmiş, her plastik tepside XX PC, aşağıda gösterildiği gibi. plastik kutu olmayan ürünler, kabarcık torbalarında paketlenmiştir,Dış basıncı önlemek için, farklı kabarcık torbası seçin, XX ürünlerden oluşan her paketdeki ürün boyutuna göre, paketlenmiş ürün aşağıda gösterildiği gibi karton şeklinde ve mühürlenmiş olarak saklanacaktır.
1) Tabak başına xx PCS LED modülü 4) Kutu bilgileri ve ambalajı
2)Tray yığını ve bantlama, XX LED modülü
Tabaklar ve her biri 1 tane de fazladan numune tabak
Tepsinin üstüne silikon jeli (1 adet) ekleyin.
3) Mühürleme ambalajı
