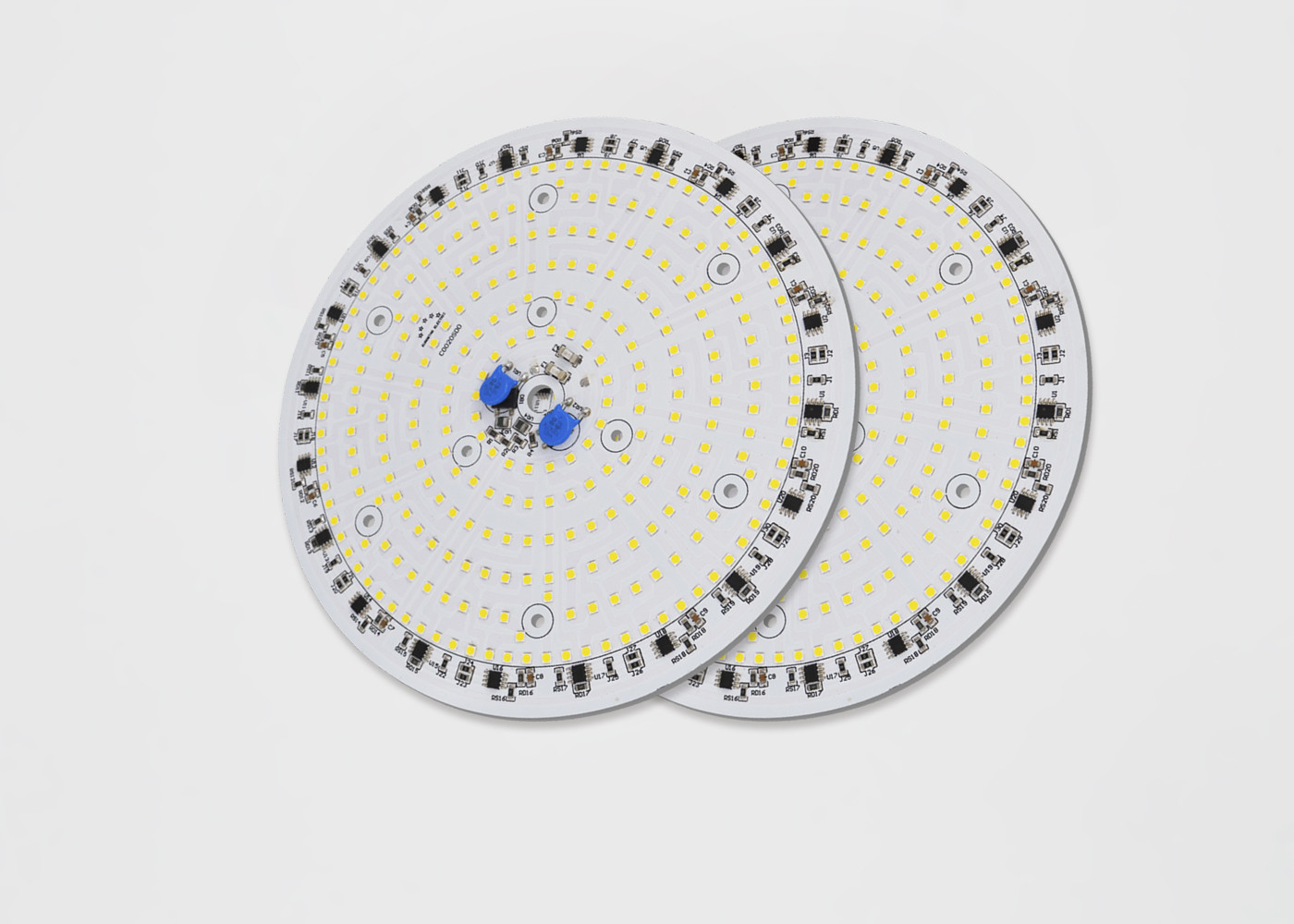

AC230V 200w Led Modül, Led Ac Modülü Lineer Ic Chip ile Radyasyon Yok

230 V led sürücüsüz pcb in Floodlight100w 150 W 200 w led dob modülü ile doğrusal ic çip

TYF-DQ195SD023G0.pdf

• Sürücü olmadan doğrudan AC voltajına bağlanır;
• Entegre bileşenlere sahip bir modül;
• Ekonomik tek parça çözüm;
• Yüksek verimlilik, yüksek güç faktörü ve düşük harmonik bozulma;
• Yüksek renk oluşturma indeksi (≥70);
• Yüksek ışık etkinliği 130LM / W;
• Üç yıl garanti;
• LED onaylı LM80
• Uygulama: sel ışık

1) ürün kodu: C = İstemci Modülü D = Kendi Modülü

2) Müşteri Kodu ve Modül Kodu: eğer①= C sonra kendi kendine modül kodu için istemci kodu için 4 haneli

3) IC Kodu: IC için bir karakter

4) Güç Kodu:

5) Gerilim Kodu: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V

6) ŞNT Kodu

Kromatiklik Kutuları

TYF complies with the ANSI C78.377A standard for its chromaticity bin structure. TYF, kromatiklik kutusu yapısı için ANSI C78.377A standardına uygundur. For each ANSI quadrangle for the CCT range of 2700K to 6500K, TYF provides 5 Bins and 3 Bins. 2700K ila 6500K CCT aralığı için her ANSI dörtgen için, TYF 5 Kutu ve 3 Kutu sağlar.

Şekil 4-1-1 Renklilik Kutusu

Tablo 4-1-2 5 Adımlı Kovalar

Tablo 4–1-3 3 kademeli Çöp Kovaları

Tipik Elektrikli ve Optik Eğriler

Şekil 4-2-1 Göreceli Güç ve Gerilim, T_bir= 25 ℃

Şekil 4-2-3 Parlak Desen, T_bir= 25 ℃

Not:

1) Operating Voltage doesn't indicate the maximum voltage which customers use but means tolerable voltage according to each country's voltage variation rate. 1) Çalışma Voltajı, müşterilerin kullandığı maksimum voltajı göstermez, ancak her ülkenin voltaj değişim oranına göre tolere edilebilir voltaj anlamına gelir. It is recommended that the solder pad temperature should be below 85℃. Lehim yastığı sıcaklığının 85 below altında olması tavsiye edilir.

2) Renk kutuları geçici çalışmada tanımlanır.

3) Test cihazımızdaki ölçüm toleransı Φv +/-% 10 ve Ra +/- 2'dir.

4) Güç dağıtımında ±% 5 tolerans.

5) Φv, entegre bir küre ile ölçülen toplam ışık akısı çıkışıdır.

6) IEC61000-4-5 uyarınca Dalgalanma Kapasitesi.

7) Varyant Modülleri Parametreleri lütfen tablo2-2'ye bakın.

Notlar:

1) Tüm boyutlar milimetre cinsindendir. (Tolerans: ± 0.2mm)

2) Ölçek: Yok

Not:

1)TYF Opto. 1) TYF Opto. DOB Module is Recommended to keep the junction temperature under maximum junction temperature spec.(Table 2-4). DOB Modülü, kavşak sıcaklığını spesifikasyonların maksimum kavşak sıcaklığı altında tutmak için önerilir (Tablo 2-4).

LED lead temperature and IC top case temperature measured with thermocouple. LED kurşun sıcaklığı ve IC üst kasa sıcaklığı termokupl ile ölçülür. LED and IC unction temperatures can be calculated using the formulas as follow. LED ve IC çalışma sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.

Ts_max = Tj_max-Rθj-s * Pd

Örneğin:

LED kurşun sıcaklığı ve IC üst kasa sıcaklığı 90 are ise LED bağlantı sıcaklığı

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

ve IC bağlantı sıcaklığı

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃

DOB (AC-COB) Teslimi Silikon Reçinesi

TYF Opto. TYF Opto. LED modules products, packed in plastic Tray, according to different size, XX PCs each plastic Tray, as shown in the following. Farklı boyutlara göre plastik Tepsi içinde paketlenmiş LED modülleri ürünleri, aşağıda gösterildiği gibi her plastik Tepsi XX PC. products without plastic box packed in bubble bags, in order to prevent the outside pressure, choose different bubble bag, according to the product size in each pack of XX products, packaged product will be stored in the form of carton and sealed, as shown in the following. plastik torba olmadan ürünler kabarcık çanta içinde paketlenmiş, dış basıncı önlemek için, farklı kabarcık çanta seçin, her XX ürün paketinde ürün boyutuna göre, paketlenmiş ürün karton şeklinde saklanacak ve gösterildiği gibi, mühürlü aşağıdaki.

1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve ambalaj

2) Tepsi yığını ve bantlama, XX LED modülü tepsiler ve her biri ilave 1 kukla tepsi box. Kutu. Add silica gel (1 each) on top of the tray Tepsinin üstüne silika jel (her biri 1 adet) ekleyin

3) sızdırmazlık ambalaj
