Detaylar:

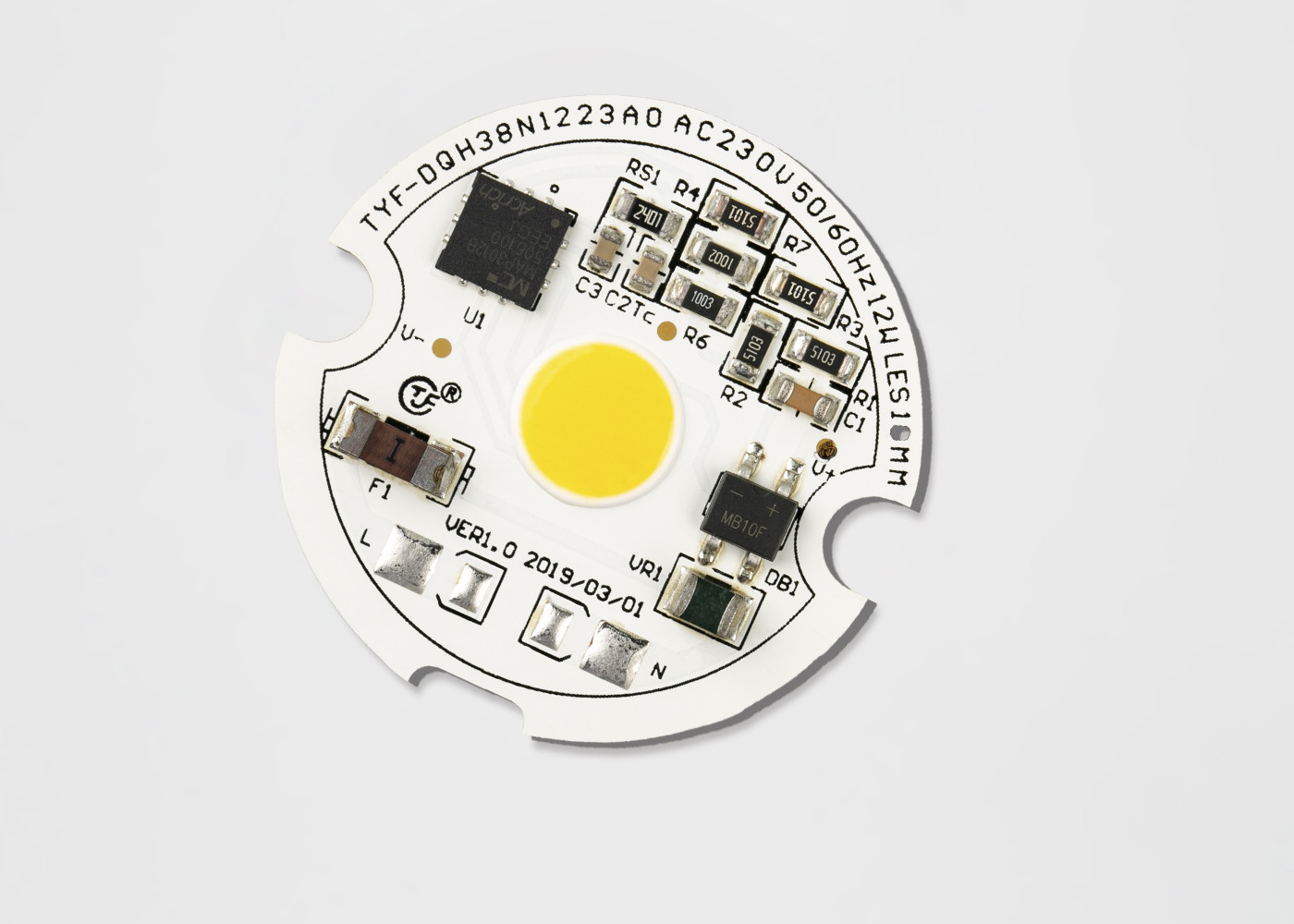

Ürün adı: Aşağı ışık için AC COB çipi
Ürün tipi: AC modülü
Gerilim: 220v
Menşe Yeri: ShenZhen, Çin
Model: TYF DQ37
Minimum Sipariş Miktarı (MOQ): 1 set
1. Ürün Özellikleri
- Doğrudan AC Hat Gerilimine Bağlanır
- Yüksek Güç Verimliliği ve Faktörü
- Uzun Ömür
- Basit BOM
- Rosh Uyumlu
- Hat Gerilimi Düzenlemesi
- Kolay montaj
- Kurşunsuz Ürün
2. Uygulamalar:
3. Elektriksel ve Optik Özellikler (Ta=25℃) Tablo 2-1
| ÖĞE |
SİMGESİ |
BİRİM |
TİPİKDeğer |
| Giriş Gerilimi |
Vin |
V |
230 |
| Giriş Akımı |
IF |
mA |
42.35 |
| Çalışma Frekansı |
F |
Hz |
50/60 |
| Giriş Gücü |
P |
W |
9.431 |
| Güç Faktörü |
PF |
％ |
0.969 |
| Toplam Harmonik Bozulma |
THD |
％ |
21.6% |
| Karartma Tipi |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Akıllı □ Diğer |
| Dalgalanma Kapasitesi |
Vs |
KV |
0.5 |
| Elektriksel Dayanım (AC) |
Ve |
KV |
- |
| Çalışma/Kasa Sıcaklığı |
Ta/Tc |
℃ |
25/85 |
| LED Parametreleri |
COB |
| Işık Akısı |
Φv |
Lm |
1068.3 |
| Işık Verimliliği |
ηv |
Lm/w |
113.3 |
| Renk Sıcaklığı |
CCT |
K |
4068 |
| Renk Oluşturma İndeksi |
Ra/CRI |
％ |
82.3/75.4 |
| Işık Dağılımı |
- |
- |
- |
| Görüş Açısı |
2θ 1/2 |
Derece |
- |
4. Optik Özellikler
4.1 Renklilik Kutuları
TYF, renklilik kutu yapısı için ANSI C78.377A standardına uygundur. 2700K ila 6500K CCT aralığı için her bir ANSI dörtgeni için TYF, 5 Kutu ve 3 Kutu sağlar.
Tablo 4-1 5 adım Kutu
| CCT |
Adımlar |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tablo 4-2 3 adım Kutu
| CCT |
Adımlar |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Tipik Elektriksel ve Optik Eğriler
Şekil 4-2-1 Bağıl Güç - Gerilim, Ta =25℃
Şekil 4-2-2 Bağıl Işık Akısı - Gerilim, Ta =25℃
Şekil 4-2-3 Işıma Deseni, Ta =25℃
5. Temel Özellikler/Özel Nitelikler:
1. Doğrudan AC hat Gerilimine sürün: 120/230V, AC/DC sürücü yok
2. OTR, OVP, OCP, Dalgalanma Kapasitesi, 1000V ile
3. Yüksek PF, CE sertifikaları
4. İyi renk tutarlılığı, Yüksek CRI
5. Ortam Sıcaklığı: -20-50℃, kasa sıcaklığı: <70℃
6. Küçük Boyut, Esnek tasarım, PCB boyutu, CCT, Güç, müşterinin isteklerine göre özelleştirilebilir.
7. Ömür> 30.000 saat
6. Ambalaj
TYF Opto. LED modül ürünleri, plastik Tepsi içinde paketlenmiştir, farklı boyuta göre, XX Adet her plastik Tepsi, aşağıdaki gibi gösterilmiştir. Plastik kutu olmadan ürünler, dış basıncı önlemek için, kabarcık torbalara paketlenir, her paketteki ürün boyutuna göre farklı kabarcık torbası seçin, XX ürün paketlenmiş ürün, aşağıdaki gibi gösterildiği gibi karton şeklinde saklanacak ve mühürlenecektir.
1) Tepsi başına xx ADET LED modülü 4) Kutu bilgileri ve ambalajı
2) Tepsi istifleme ve bantlama, XX LED modülü
tepsiler ve ek 1 kukla tepsi her biri
kutu. Tepsinin üzerine silika jel (her biri 1) ekleyin
3) Sızdırmazlık ambalajı
