Detaylar:

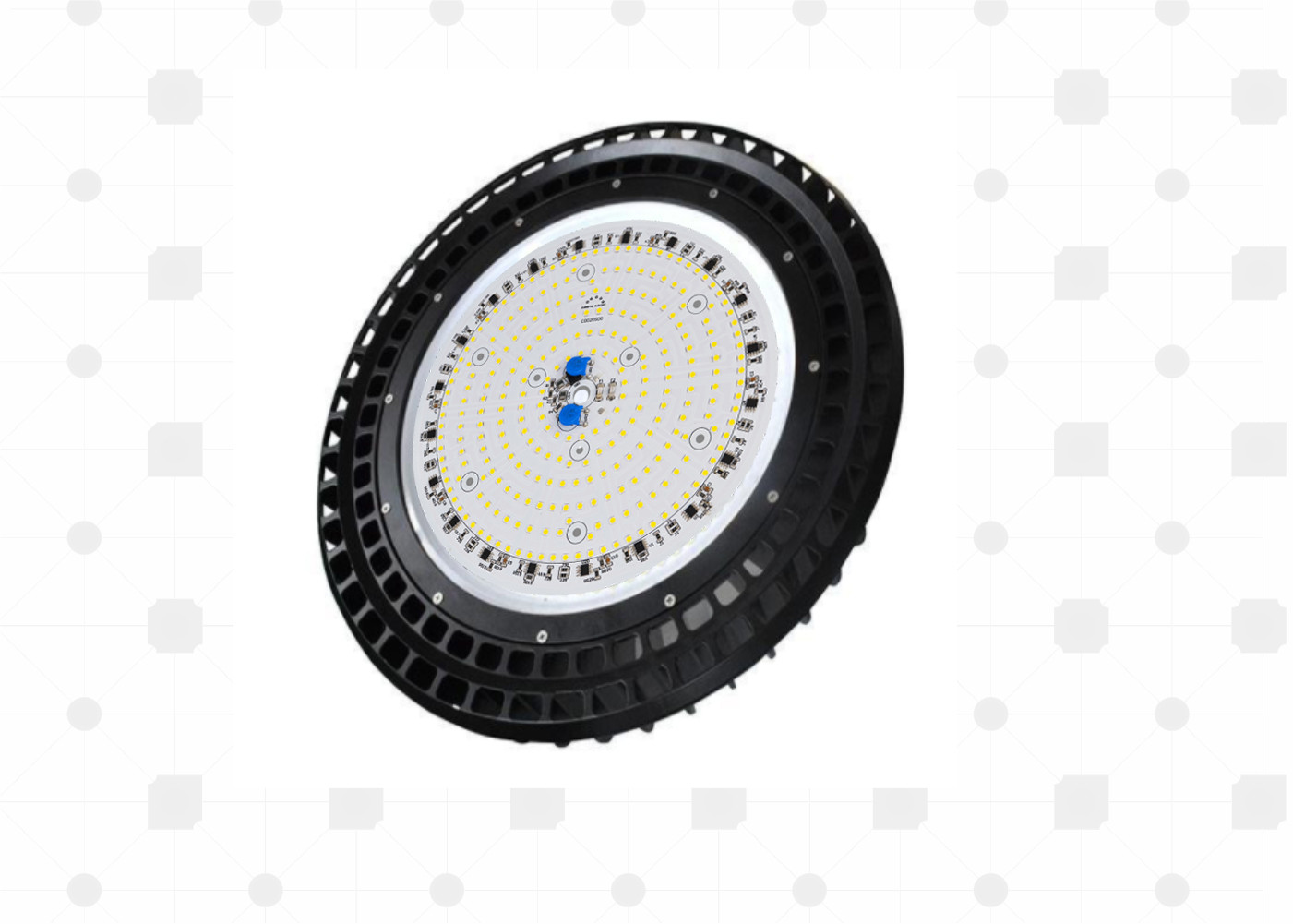

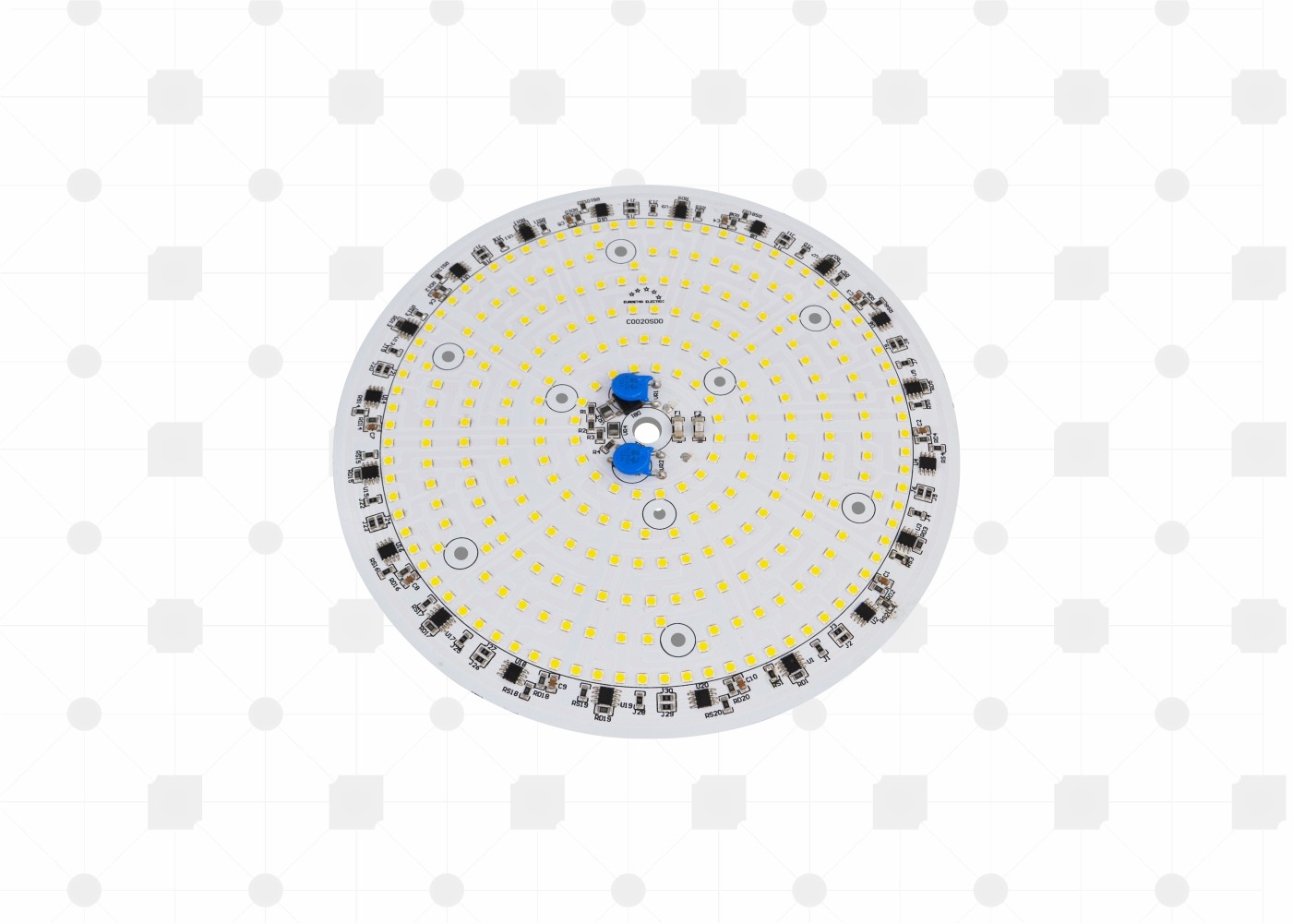

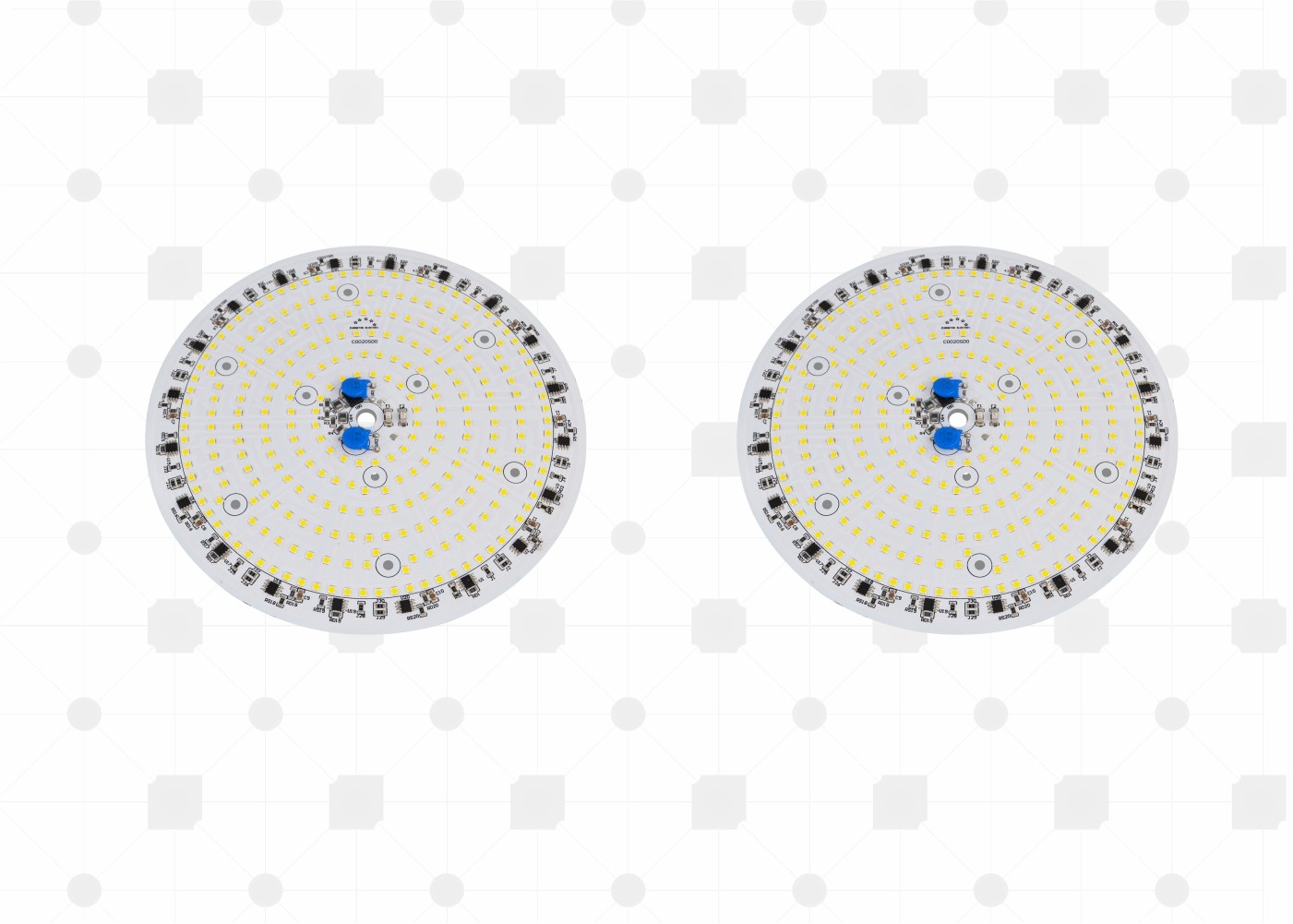

Ürün adı: UFO yüksek defne ışık için AC SMD modülü
Ürün tipi: AC modülü
Gerilim: 110 / 220V
Menşe Yeri: Çin
Model: TYF DQ195
Moq: 1 takım
1. Ürün Özellikleri
- Doğrudan AC Hat Voltajına Bağlanır
- Yüksek Güç Verimliliği ve Faktörü
- Uzun ömür
- Basit malzeme listesi
- Rosh Uyumlu
- Hat voltajı regülasyonu
- Kolay montaj
- Kurşunsuz Ürün
2. Uygulamalar:
Yüksek bölme / Taşkın Işık Resim gerekli
3. Elektriksel ve Optik Özellikler (Ta = 25 ℃ ) Tablo 2-1
| Giriş gerilimi | Vin | V | 230 |
| Giriş akımı | EĞER | mA | 974,2 |
| Çalışma frekansı | F | Hz | 50/60 |
| Giriş gücü | P | W | 203.3 |
| Güç faktörü | PF | % | 0,908 |
| toplam harmonik bozulma | THD | % | 46.58% |
| Karartma türü | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Akıllı □ Diğer |
| Ameliyat kapasitesi | Vs | KV | 1.5 |
| Elektrik Gücü (AC) | Ve | KV | 1.5 |
| Çalışma / Vaka Sıcaklığı | Ta / Tc | ℃ | 25/85 |
| LED Parametreleri | 3030 |
| Işık akısı | Φv | lm | 20048 |
| Işık verimi | ηv | Lm / W | 98,59 |
| Renk sıcaklığı | CCT | K | 5895 |
| Renk dönüşüm indeksi | Ra / CRI | % | 81.7 / 73.8 |
| Işık dağılımı | - | - | |
| Görüş açısı | 2θ 1/2 | Deg. | - |
4. Optik özellikler
4.1 Renklilik Kutuları
TYF, kromatiklik kutusu yapısı için ANSI C78.377A standardına uygundur. SKK 2700K - 6500K aralığında her bir ANSI dörtgeni için, 5 Kutu ve 3 Kutu sağlar.

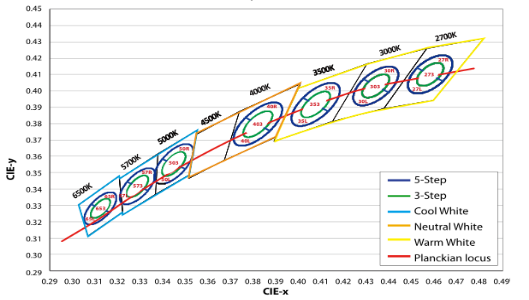

Şekil 3-1 Kromatiklik Kutusu
Tablo 4-1 5 Kademeli Kova
| CCT | adımlar | Cx | Cy | bir | b | teta |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53.70 |
| 3000K | 5 | 0,4338 | 0.403 | 0,01390 | 0,00680 | 53.22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54.00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53.72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59.62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58.57 |
Tablo 4-2 3 Kademeli Kovalar
| CCT | adımlar | Cx | Cy | bir | b | teta |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53.70 |
| 3000K | 3 | 0,4338 | 0.403 | 0,00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54.00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53.72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59.62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58.57 |
4.2 Tipik Elektrik ve Optik Eğriler
Şekil 4-2-1 Gerilimle İlgili Göreceli Güç, T a = 25 ℃
Şekil 4-2-2 Göreceli Işık Akısı vs. Gerilim, Ta = 25 ℃
Şekil 4-2-3 Radyan Desen, T = 25 ℃
5 . Anahtar Özellikler / Özel Özellikler:
1. Doğrudan AC hattına sürün Gerilim: 120 / 230V, AC / DC sürücü yok
2. OTR, OVP, OCP, Dalgalanma Kapasitesi, 1000V ile
3. Yüksek PF, CE / UL sertifikaları
4. İyi renk tutarlılığı, Yüksek CRI
5. Ortam Sıcaklığı: -20-50 ℃, kasa sıcaklığı: <70 ℃
6. Küçük Boy, Esnek tasarım, PCB boyutu, SKK, Güç, müşterinin isteklerine göre özelleştirilebilir.
7. Yaşam süresi> 30.000 saat
6. Paketleme
TYF Opto. Aşağıdaki gibi gösterildiği gibi, farklı boyutlara göre plastik Tepside paketlenmiş LED modülleri, XX Her PC Tepsisi, PC'ler. dış hava basıncını engellemek için, her bir XX ürün paketindeki ürün boyutuna göre, ambalajlı ürün karton kutuda depolanacak ve mühürlenecektir devamındaki.
1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme
2) Tepsi yığını ve bantlama, XX LED modülü
tepsiler ve ilave 1 adet sahte tepsi
Kutu. Tepsinin üstüne silika jeli (her biri 1 adet) ekleyin.
3) Sızdırmazlık contası
