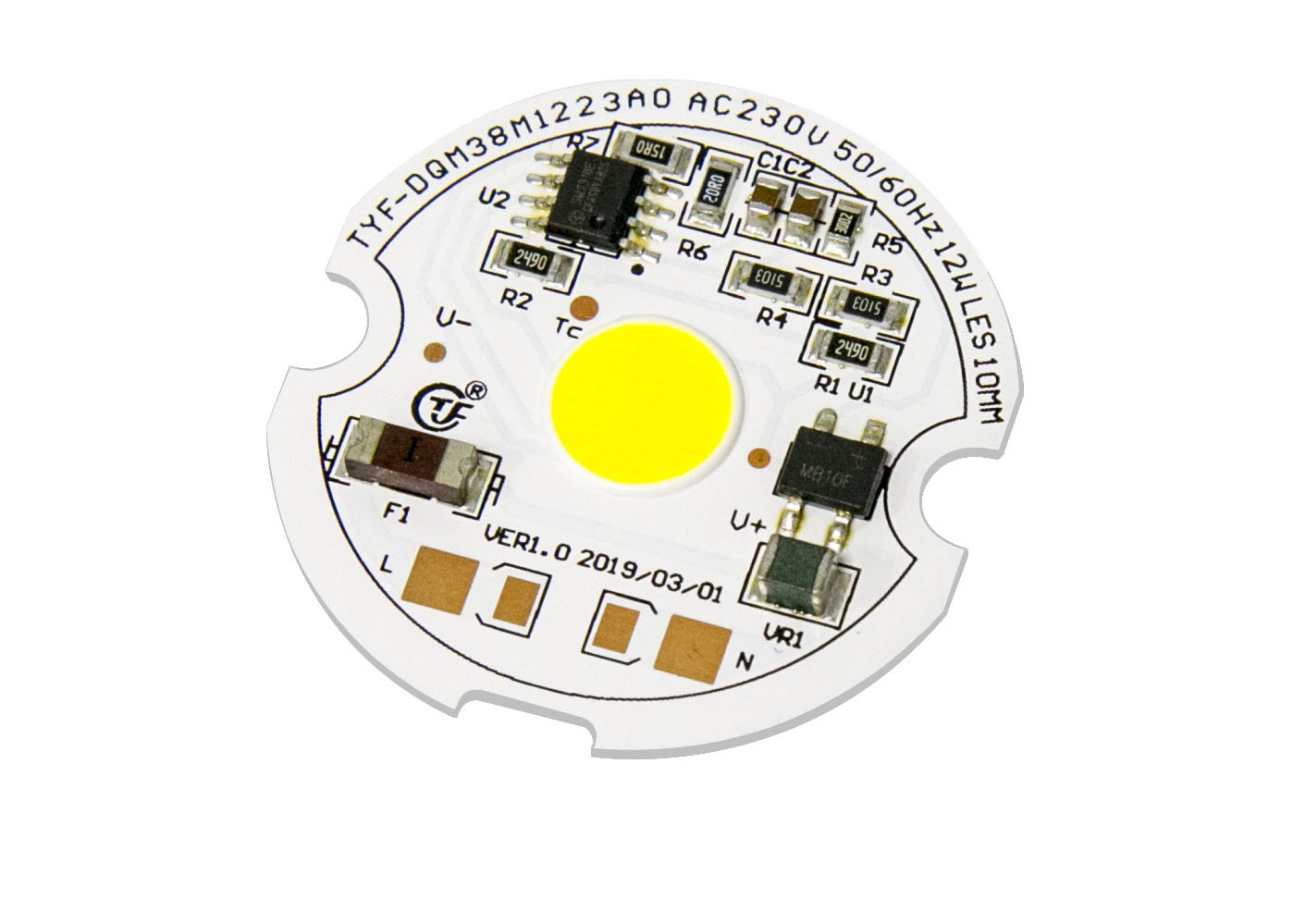

AC COB LED iç duvar Spot ışığı Alüminyum PCB üzerinde AC230V 12W 3000K 4000K 6000K 70Ra 80Ra sürücü
TYF-DQM38M1223A0.pdf
- AC Hat Gerilimine Doğrudan Bağlanır
- Yüksek PF ve düşük THD
- Yüksek performans ve Yüksek parlaklık
- Uzun Ömür ve yüksek güvenilirlik
- Düşük EMI
- Basit Malzeme Listesi
- CE ve UL Uyumlu
- ROHS ve REACH Uyumlu
- Kolay montaj
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Ürün Kodu |
Müşteri
kod
|
IC Kodu |
Güç
kod
|
Voltaj Kodu
|
Seri Numarası |
NEDEN OLMUŞ
kod
|
ŞNT
kod
|
SDCM |
CRI Kodu |
parlaklık |
Yıl |
Ay |
Seri
Sayı
|
| |
Modül Kodu |
|
|
|
Vaka Kodu |
Seri Numarası |
|
|
|
|
|
Seri Numarası |
1) ürün kodu: C=Client Module D=Self Module
2) İstemci Kodu ve Modül Kodu: ①=C ise, müşteri kodu için 4 basamaklı, kendi kendine modül kodu için
3) IC Kodu: IC için bir karakter
4) Güç Kodu:
| Güç Kodu |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Voltaj Kodu:11=110V,12=120V,22=220V,23=230V
6) ŞNT Kodu
| ŞNT Kodu(K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Elektriksel ve Optik Özellikler(Ta=25℃) Tablo 2-1
| KALEM |
SEMBOL |
BİRİM |
Tipik değer |
| Giriş gerilimi |
şarap |
V |
230 |
| Giriş Akımı |
EĞER |
mA |
52.5 |
| Çalışma Frekansı |
F |
Hz. |
50/60 |
| Giriş gücü |
P |
W |
12 |
| Güç faktörü |
PF |
％ |
0.95 |
| toplam harmonik bozulma |
THD |
％ |
%17 |
| karartma Tipi |
RNA ☑ TRİYAK □ PWM □ 0-10V □ DALI □ DMX □ Akıllı □ Diğer |
| Ameliyat kapasitesi |
Vs |
KV |
0,8 |
| Elektrik Gücü (AC) |
ve |
KV |
- |
| Çalışma/Kasa Sıcaklığı |
Ta/Tc |
℃ |
25/85 |
| LED parametreleri |
COB |
| Işık akısı |
Φv |
lm
|
1445 |
| Işık verimi |
ηv |
Lm/w |
120 |
| Renk sıcaklığı |
ŞNT |
K |
4068 |
| Renk Oluşturma İndeksi |
RA/CRI |
％ |
80.5 |
| Işık Dağıtımı |
- |
- |
- |
| Görüş açısı |
2θ 1/2 |
Derece |
- |
Optik özellikler
Kromatiklik Kutuları
TYF, renklilik kutusu yapısı için ANSI C78.377A standardına uygundur.2700K ile 6500K arasındaki CCT aralığı için her ANSI dörtgeni için TYF, 5 Kutu ve 3 Kutu sağlar.
Tablo 4-1 5 kademeli Bölmeler
| ŞNT |
adımlar |
müşteri |
Cy |
a |
B |
teta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0,4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tablo 4-2 3 kademeli Bölmeler
| ŞNT |
adımlar |
müşteri |
Cy |
a |
B |
teta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0,4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Tipik Elektriksel ve Optik Eğriler
Şekil 4-2-1 Bağıl Güç - Gerilim, Ta =25℃
Şekil 4-2-3 Işınım Modeli, Ta =25℃
| KALEM |
SEMBOL |
BİRİM |
Değer |
| Güç dağılımı |
PD |
W |
12 |
| AC Akımı (RMS) |
EĞER |
mA |
52.5 |
| AC Gerilimi (RMS) |
şarap |
V |
200~240 |
| LED Bağlantı Sıcaklığı |
Tj-LED |
℃ |
110 |
| IC Bağlantı Sıcaklığı |
Tj-IC |
℃ |
150 |
| IC sıcaklığı IC'nin üstü |
tp |
℃ |
100 |
| LED Termal Direnç (Birleşim / Lehimleme noktası) |
Rthj-s |
℃/W |
20 |
| IC Termal Direnç (Birleşim / Lehimleme noktası) |
Rthj-s |
℃/W |
- |
| Çalışma sıcaklığı |
Tepe |
℃ |
-20~+85 |
| Depolama sıcaklığı |
Ts |
℃ |
-30~+100 |
| ESD Hassasiyeti (HBM) |
Vesd |
KV |
±2 |
| Lehimleme Sıcaklığı (Yeniden Akış) |
Tsld |
℃ |
- |
| Lehimleme Sıcaklığı (El) |
Tsld |
℃ |
350 3S |
Notlar:
1) Tüm boyutlar milimetre cinsindendir.(Tolerans:±0.2mm)
2) Ölçek: Yok
Not:
1) TYF Op.DOB Modülünün bağlantı sıcaklığını maksimum bağlantı sıcaklığı spesifikasyonu altında tutması önerilir(Tablo 2-4).
Termokupl ile ölçülen LED uç sıcaklığı ve IC üst kasa sıcaklığı.LED ve IC çalışma sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.
Ts_max=Tj_max-Rθj-s * Pd
Örneğin:
LED uç sıcaklığı ve IC üst kasa sıcaklığı 90 ℃ ise, LED bağlantı sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
ve IC bağlantı sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
DOB Silikon Reçinesi (AC-COB) Teslimi
TYF Op.LED modül ürünleri, plastik Tepside paketlenmiş, farklı boyuta göre, her bir plastik Tepside XX adet, aşağıda gösterildiği gibi.plastik kutusu olmayan ürünler kabarcık torbalarda paketlenir, dış basıncı önlemek için farklı kabarcık torba seçin, XX ürünlerin her paketinde ürün boyutuna göre, paketlenmiş ürün gösterildiği gibi karton şeklinde ve mühürlü olarak saklanacaktır. devamındaki.
1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme
2) Tepsi yığını ve bantlama, XX LED modülü tepsiler ve her biri yukarı doğru ek 1 boş tepsi Kutu.Tepsinin üzerine silika jeli (1 adet) ekleyin
3) Sızdırmazlık ambalajı
