| Menşe yeri: | Şenzen |
|---|---|
| Marka adı: | TYF |
| Sertifika: | CE,RoHs |
| Model numarası: | ML2421 |
| Min sipariş miktarı: | Müzakere |
| Fiyat: | negotiable |
| Teslim süresi: | 5-7 gün |
| Ödeme koşulları: | D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | 1.000.000 ADET/gün |
| güç: | 30W | Renk Yayan: | Sıcak Beyaz, Doğal Beyaz, Soğuk Beyaz |
|---|---|---|---|
| Çip malzemesi: | Bridgelüks | Tip: | COB LED'i |
| Başvuru: | LED yetiştirme lambası | Product name: | Chip LED Cob |
| Vurgulamak: | 20w Çip LED Cob,Yüksek CRI Chip LED Cob,30w LED Cob çip |
||

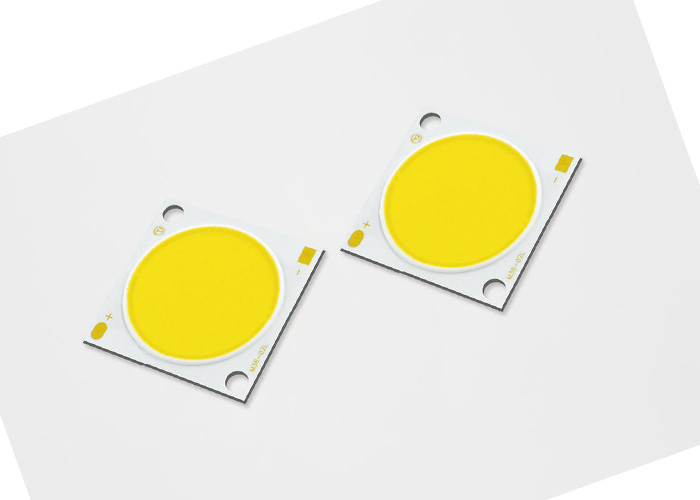

Led Flaş Işığı için 20w 30w Yüksek CRI Chip LED Cob Düşük Isıtma Üretimi
Özellik:
• Ürün, 3000K, 80 CRI için tipik olarak 128 lm/W etkinliğe sahiptir.
• Kompakt yüksek akı yoğunluklu ışık kaynağına sahiptir.
• Ürün homojen ve kaliteli aydınlatma sunar.
• Minimum 70, 80 ve 90 CRI seçenekleri mevcuttur.
• Aerodinamik bir termal yola sahiptir.
• Ürün, 2, 3 ve 5 SDCM standardı ile renk gruplama yapısına sahip ENERGY STAR® / ANSI uyumludur.
• Akkor, halojen ve flüoresan lambalardan daha fazla enerji tasarrufu sağlar.
• Ürün, yüksek voltaj veya düşük voltajlı DC ile çalışabilir.
• Ürün serisi ve firma logosu ön kısımda yer almaktadır.
• Ürün, RoHS uyumludur.
TYF ML Serisi LED dizileri için parça numarası ataması aşağıda açıklanmaktadır:
|
Parça Numarası |
Tipik Güç (W) | Nominal SKK (K) |
CRI |
Minimum Darbeli Akı (lm) | Tipik Darbeli Akı (lm) | Tipik Voltaj (V) | Nominal Akım (mA) | Tipik Etkinlik (lm/W) |
| CL25171210P430E*7 | 30.6 | 3000 bin | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30.6 | 3500 bin | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30.6 | 4000 bin | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30.6 | 5000 bin | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30.6 | 5700 bin | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30.6 | 6500 bin | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30.6 | 2200 bin | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30.6 | 2700 bin | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30.6 | 3000 bin | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30.6 | 3500 bin | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30.6 | 4000 bin | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30.6 | 5000 bin | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30.6 | 5700 bin | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30.6 | 6500 bin | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30.6 | 2200 bin | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30.6 | 2700 bin | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30.6 | 3000 bin | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30.6 | 3500 bin | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30.6 | 4000 bin | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30.6 | 5000 bin | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30.6 | 5700 bin | 90 | 3728 | 4008 | 34 | 900 | 131 |
5.1 Renk Gruplama Bilgileri
Şekil 1: xy Renk Uzayında Test Kutularının Grafiği (Darbeli Test Koşulları, Tj = 25°C)
CIE1931-x
Tablo 38: TYF CoB Çekirdek Aralığı için 2 Adımdan 5 Adıma MacAdam elips renk kutusu tanımları
|
Nominal SKK |
Merkez noktası | ANA EKSEN (a , b) |
Elips
Dönme Meleği,θ |
|||
| X | Y | 2 Adımlı | 3 Adım | 5 Adım | ||
| 2200K | 0,5018 | 0,4153 | (0,0048 , 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39.9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53.1 |
| 2700K | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53.7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54.0 |
| 4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53.4 |
| 5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59.8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58.8 |
| 6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58.1 |
Tablo 39 için notlar:
Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ±0,2 mm'dir.2. Katotta Tc ölçüm noktası
ÖNERİLEN LEHİMLEME DURUMU
Manuel lehimleme için.Lütfen kurşunsuz lehimleme kullanın ve lehimleme bir lehimleme ucu kullanılarak gerçekleştirilecektir.
350C'den düşük sıcaklıkta ve bir arazi için 3,5 saniye içinde tamamlanacaktır.Hiçbir dış kuvvet uygulanmayacaktır
Lehimleme yapılırken reçine parçasına.Bir sonraki lehimleme işlemi ürün bittikten sonra yapılmalıdır.
ortam sıcaklığına geri dönün.DİKKAT: SICAKLIK KONTROLÜ
