| Menşe yeri: | Shenzhen |
|---|---|
| Marka adı: | TYF |
| Sertifika: | CE,RoHs |
| Model numarası: | M15-02L |
| Min sipariş miktarı: | Anlaşma |
| Fiyat: | negotiable |
| Teslim süresi: | 5-7 GÜN |
| Ödeme koşulları: | D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 1.000.000 PCS / gün |
| Güç: | 10w 15w | Çip Malzeme: | Bridgelux |
|---|---|---|---|
| Türü: | cob açtı | Uygulama: | Koçanı led lamba büyümek |
| Ürün adı: | cob açtı | Ömrü: | 50000Hours |
| Vurgulamak: | koçanı led çip,led ışık cips |
||

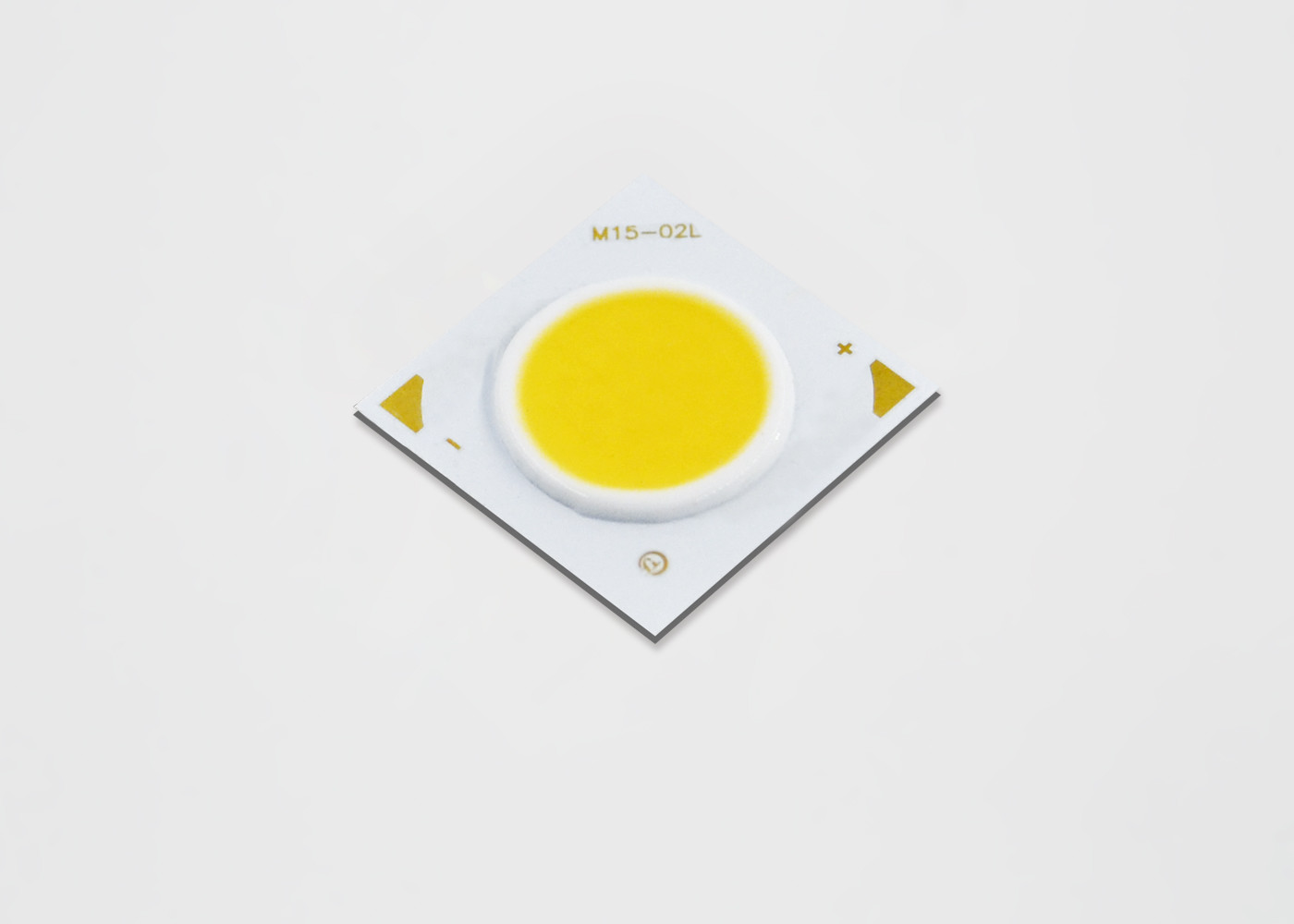

10w 15w spor ışık par ışık lm80 geçti koçanı açtı
• 3000K, 80CRI için tipik olan 128 lm / W'nin etkinliği
• Kompakt yüksek akı yoğunluğu ışık kaynağı
• Tek tip, yüksek kaliteli aydınlatma
• Minimum 70, 80 ve 90 CRI seçenekleri
• StreaCLined termal yol
• 2, 3 ve 5 SDCM standardına sahip ENERGY STAR® / ANSI uyumlu renk bindirme yapısı
• Akkor lamba, halojen lamba ve flüoresan lambalardan daha fazla enerji tasarrufu
• Yüksek Gerilim veya Düşük Gerilim DC Çalışması
• Ön tarafta ürün serisi ve şirket logosu
• RoHS uyumlu
TYF ML Serisi LED dizileri için parça numarası tanımı aşağıda açıklanmıştır:
| Min. | Typ. | Maks. | LM / W | |||||||
| Parametre | sembol | Şart | CRI | birim | ||||||
| VF | = 320mA IF | / Tc = 25 ℃ | / | 18 | 19.2 | 20.4 | / | V | ||
| Voltaj | ||||||||||
| Işık akısı | Φv | CCT: 5000-6500K | RA: 80 | 660 | 690 | - | > 110 | Lm (LM / W) | ||
| RA: 70 | - | - | - | - | ||||||
| CCT: 4000-4500K | RA: 80 | 660 | 690 | - | > 110 | |||||
| RA: 70 | - | - | - | - | ||||||
| CCT: 2800-3200K | RA: 80 | 630 | 660 | - | > 105 | |||||
| RA: 70 | - | - | - | - | ||||||
Renk Binicilik Bilgisi
Şekil 1: xy Renk Alanındaki Test Kutuları Grafiği (Darbeli Test Koşulları, Tj = 25 ° C)
CIE1931-X
Tablo 38: TYF CoB Core Range için 5-adım MacAdam elips renk kutusu tanımları
Nominal CCT | Merkez noktası | BÜYÜK AXIS (a, b) | Elips Dönme Meleği, θ | |||
| X | Y | 2 Adımlı | 3 Adımlı | 5 Adımlı | ||
| 2200K | 0,5018 | 0,4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 27 00 K | 0,4575 | 0,4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53,4 |
| 5000K | 0,3447 | 0,3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0,3290 | 0,3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58,8 |
| 6500K | 0,3123 | 0,3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
Tablo 39: Maksimum Değer
Tablo 39 için notlar:
Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ± 0,2 mm'dir. 2. Katotta Tc ölçüm noktası
ÖNERİLEN SÖZLEŞME DURUMU
Manuel lehimleme için. Lütfen kurşunsuz lehimleme kullanın ve lehimleme bir lehimleme ucu kullanılarak yapılmalıdır.
sıcaklık 350 ° C'den düşük ve bir arazi için 3.5 saniye içinde bitecektir. Dış kuvvet uygulanmayacaktır
lehimleme yapılırken reçine kısmına. Bir sonraki lehim işlemi, ürün bittikten sonra yapılmalıdır.
ortam sıcaklığına geri dönün. DİKKAT: SICAKLIK KONTROLÜ
Ürün Paketleme ve Etiketleme
