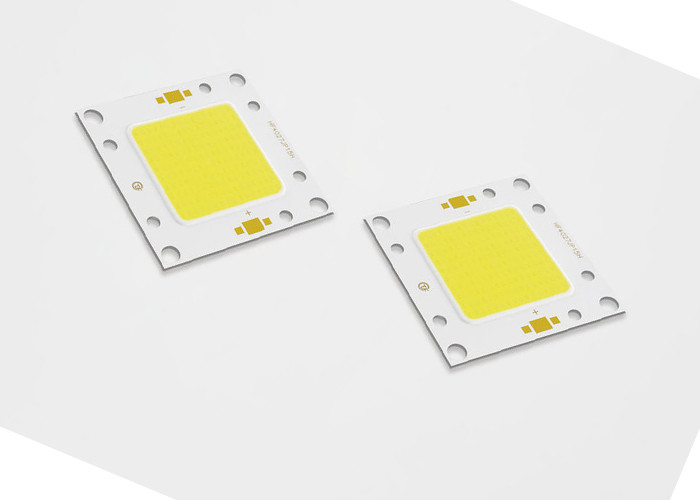

3-200W Yüksek Güçlü Cob LED Bakır Taban Malzemesi Parça Spot Işık Aydınlatma
2 Avantaj
• Dış mekan uygulamaları için yüksek stabilite
• Önemli ölçüde azaltılmış termal direnç ve
artan çalışma sıcaklığı
• Düzgün, tutarlı beyaz ışık • Daha düşük işletme maliyeti • Gün ışığı ve hareket dedektörleri ile kullanımı kolay
artan enerji tasarrufu sağlar
• Azaltılmış bakım maliyeti • Çevre dostudur, imha sorunu yoktur
TYF Özel Seri LED dizileri için parça numarası tanımlaması aşağıda açıklanmıştır:
|
Parça Numarası
|
Tipik Güç (W) |
Nominal SKK (K) |
CRI
|
Minimum Darbeli Akı (lm) |
Tipik Darbeli Akı (lm) |
Tipik Voltaj (V) |
Nominal Akım (mA) |
Tipik Etkinlik (lm/W) |
| CL54351818P430E*7 |
82.9 |
3000 bin |
70 |
12027 |
12932 |
51.2 |
1620 |
156 |
| CL54351818P435E*7 |
82.9 |
3500 bin |
70 |
12181 |
13098 |
51.2 |
1620 |
158 |
| CL54351818P440E*7 |
82.9 |
4000 bin |
70 |
12258 |
13181 |
51.2 |
1620 |
159 |
| CL54351818P450E*7 |
82.9 |
5000 bin |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P457E*7 |
82.9 |
5700 bin |
70 |
12490 |
13430 |
51.2 |
1620 |
162 |
| CL54351818P465E*7 |
82.9 |
6500 bin |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P422E*8 |
82.9 |
2200 bin |
80 |
10100 |
10860 |
51.2 |
1620 |
131 |
| CL54351818P427E*8 |
82.9 |
2700 bin |
80 |
10948 |
11772 |
51.2 |
1620 |
142 |
| CL54351818P430E*8 |
82.9 |
3000 bin |
80 |
11256 |
12103 |
51.2 |
1620 |
146 |
| CL54351818P435E*8 |
82.9 |
3500 bin |
80 |
11410 |
12269 |
51.2 |
1620 |
148 |
| CL54351818P440E*8 |
82.9 |
4000 bin |
80 |
11487 |
12352 |
51.2 |
1620 |
149 |
| CL54351818P450E*8 |
82.9 |
5000 bin |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P457E*8 |
82.9 |
5700 bin |
80 |
11796 |
12684 |
51.2 |
1620 |
153 |
| CL54351818P465E*8 |
82.9 |
6500 bin |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P422E*9 |
82.9 |
2200 bin |
90 |
8943 |
9616 |
51.2 |
1620 |
116 |
| CL54351818P427E*9 |
82.9 |
2700 bin |
90 |
9791 |
10528 |
51.2 |
1620 |
127 |
| CL54351818P430E*9 |
82.9 |
3000 bin |
90 |
10023 |
10777 |
51.2 |
1620 |
130 |
| CL54351818P435E*9 |
82.9 |
3500 bin |
90 |
10177 |
10943 |
51.2 |
1620 |
132 |
| CL54351818P440E*9 |
82.9 |
4000 bin |
90 |
10254 |
11026 |
51.2 |
1620 |
133 |
| CL54351818P450E*9 |
82.9 |
5000 bin |
90 |
10408 |
11192 |
51.2 |
1620 |
135 |
| CL54351818P457E*9 |
82.9 |
5700 bin |
90 |
10485 |
11275 |
51.2 |
1620 |
136 |
5.1 Renk Gruplama Bilgileri
Şekil 1: xy Renk Uzayında Test Kutularının Grafiği (Darbeli Test Koşulları, Tj = 25°C)
CIE1931-x
Tablo 38: TYF CoB Çekirdek Aralığı için 2 Adımdan 5 Adıma MacAdam elips renk kutusu tanımları
|
Nominal
SKK
|
Merkez noktası |
ANA EKSEN (a , b) |
Elips
Dönme Meleği,θ
|
| X |
Y |
2 Adımlı |
3 Adım |
5 Adım |
| 2200K |
0,5018 |
0,4153 |
(0,0048 , 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Tablo 12 için notlar:
- Dizileri daha yüksek akımlarda çalıştırın, ancak lümen bakımı azaltılabilir.
- Bağlantı sıcaklığını maksimum değerin altında tutmak için uygun akım değer kaybı gözlemlenmelidir.
- Darbe açık kalma süresi döngü başına ≤1ms ve görev döngüsü ≤%10 ise, belirtilen tepe darbeli ileri akıma eşit tepe sürücü akımıyla darbeli çalışma kabul edilebilir
- Işık yayan diyotlar, ters voltajda çalıştırılmak üzere tasarlanmamıştır ve bu koşul altında ışık üretmeyecektir.Yalnızca referans için sağlanan maksimum derecelendirme.
Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ±0,2 mm'dir.2. Katotta Tc ölçüm noktası
ÖNERİLEN LEHİMLEME DURUMU
Manuel lehimleme için.Lütfen kurşunsuz lehimleme kullanın ve lehimleme bir lehimleme ucu kullanılarak gerçekleştirilecektir.
350C'den düşük sıcaklıkta ve bir arazi için 3,5 saniye içinde tamamlanacaktır.Hiçbir dış kuvvet uygulanmayacaktır
Lehimleme yapılırken reçine parçasına.Bir sonraki lehimleme işlemi ürün bittikten sonra yapılmalıdır.
ortam sıcaklığına geri dönün.DİKKAT: SICAKLIK KONTROLÜ
