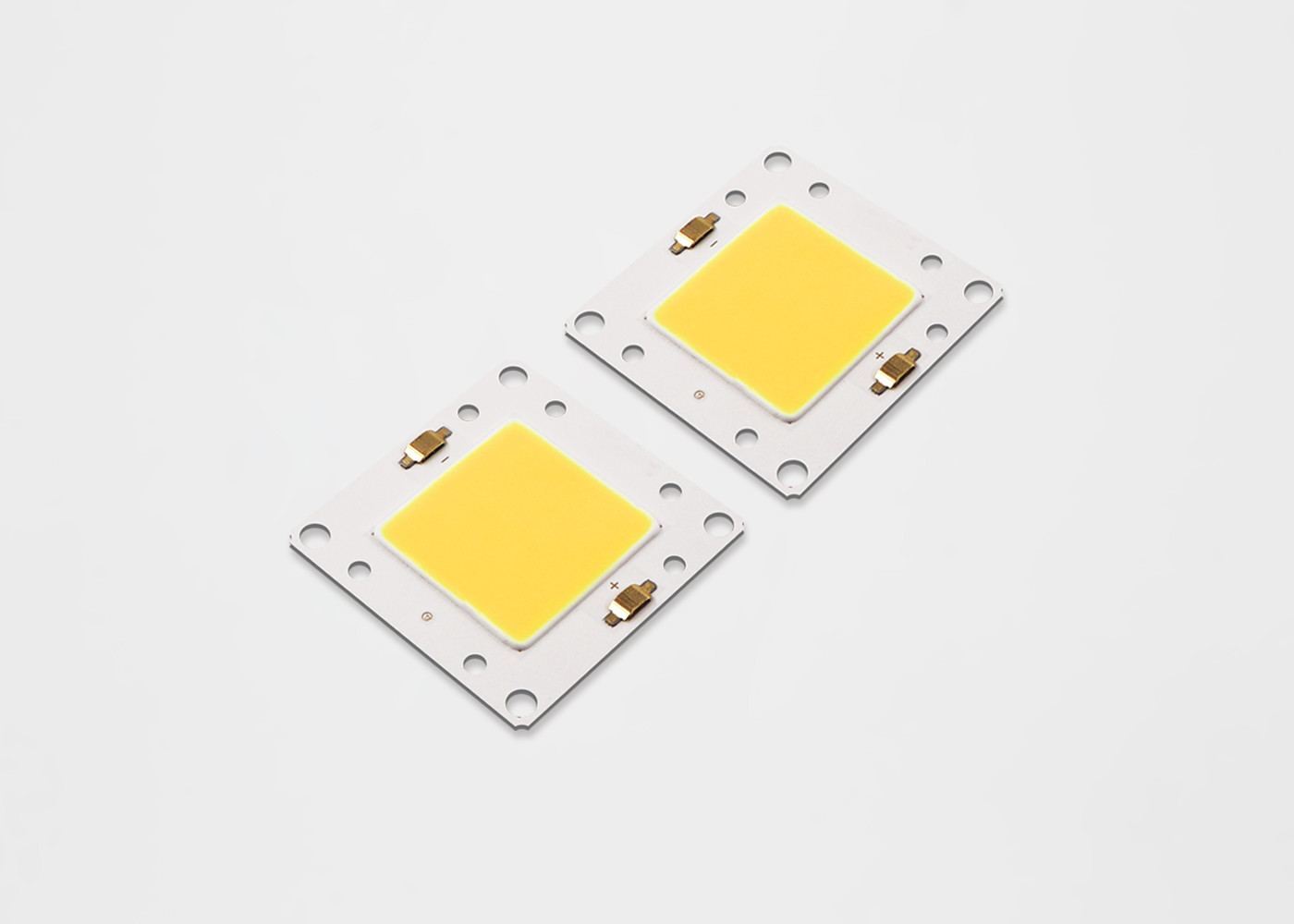

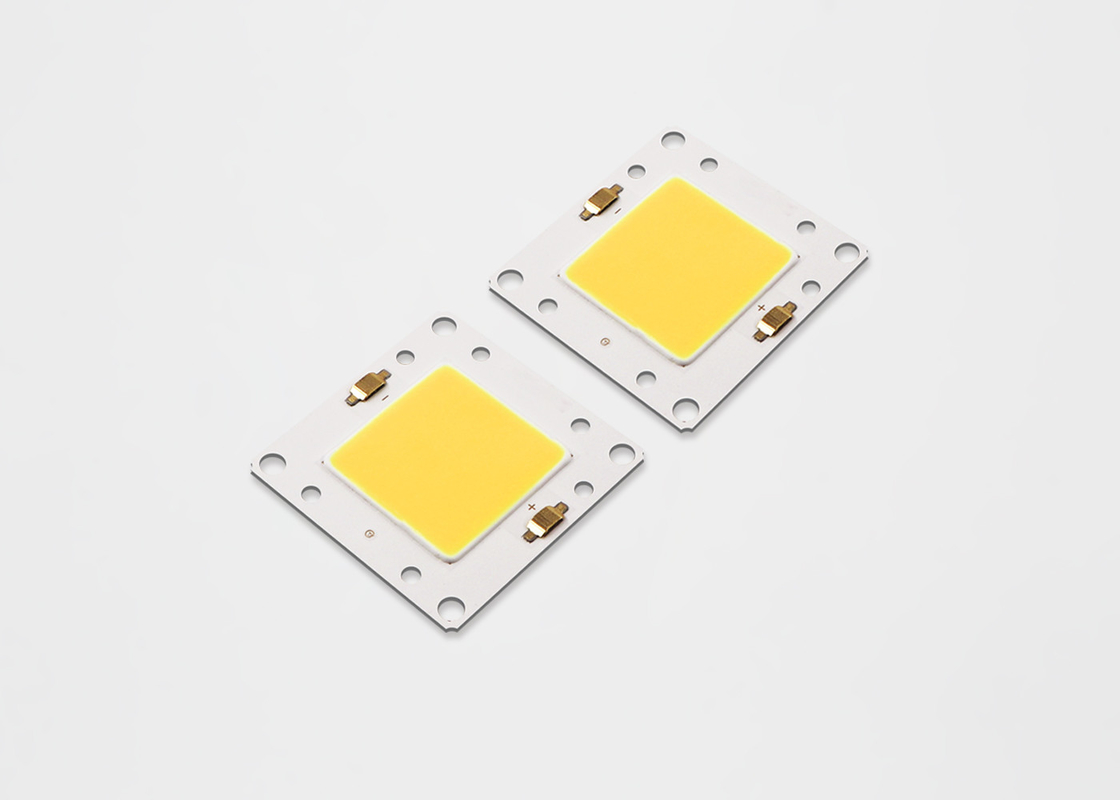

Yüksek Akı Yüksek Güçlü Cob LED 50W LM80 HF4027JP15H ANSI SDCM
• 3000K, 80CRI için tipik olan 130 lm/W verimlilik
• Kompakt, yüksek akı yoğunluklu ışık kaynağı
• Düzgün, yüksek kaliteli aydınlatma
• Yüksek voltaj veya Düşük voltaj DC çalışması
• Ön kısımda ürün serisi ve şirket logosu
• RoHS uyumlu
- LED ışıklar, düşük voltaj ve yüksek parlaklık ile karakterize edilir.10-20 watt'lık bir LED ışık kaynağı, 30-120 watt'lık bir akkor lambaya eşdeğer ışık yayar.LED'in aydınlatma etkisi, akkor lambalardan %90'ın üzerinde enerji tasarrufu sağlar ve enerji tasarruflu lambalardan %70'in üzerinde enerji tasarrufu sağlar.Gerçek bir enerji tasarruflu ışık kaynağıdır.
- Ampulün üretim sürecinde hiçbir hasar, cıva iyonu veya cıva iyonu sızıntısı ve diğer genel tehlikeler olamaz.LED epoksi reçine üretimi, organik polimer bileşikleri, hidroklorik asit fosfor solventleri ve çoğuna aittir.
- Kararlı, kolay zarar görmez, eskidikten sonra bile geri dönüştürülebilir, çevreyi kirletmez
- LED, elektrik enerjisini ışık enerjisine dönüştürmek için katı hal yarı iletken çipler kullanır ve yüksek mukavemetli mekanik şoklara dayanabilen epoksi reçine ile kapsüllenir.
TYF ML Serisi LED dizileri için parça numarası ataması aşağıda açıklanmaktadır:
| EŞYA YOK. |
S(K) |
SKK(K) |
CRI |
DK (lm) |
MAKS (lm)
|
GERİLİM(V) |
AKIM(mA) |
(lm/W) |
| HF40251006PB |
30 |
3000 bin |
70 |
3186 |
3540 |
29.8 |
960 |
118 |
| HF40251006PB |
30 |
3500 bin |
70 |
3267 |
3630 |
29.8 |
960 |
121 |
| HF40251006PB |
30 |
4000 bin |
70 |
3321 |
3690 |
29.8 |
960 |
123 |
| HF40251006PB |
30 |
5000 bin |
70 |
3375 |
3750 |
29.8 |
960 |
125 |
| HF40251006PB |
30 |
5700 bin |
70 |
3429 |
3810 |
29.8 |
960 |
127 |
| HF40251006PB |
30 |
6500 bin |
70 |
3375 |
3750 |
29.8 |
960 |
125 |
| HF40251006PB |
30 |
3000 bin |
80 |
2916 |
3240 |
29.8 |
960 |
108 |
| HF40251006PB |
30 |
3500 bin |
80 |
2997 |
3330 |
29.8 |
960 |
111 |
| HF40251006PB |
30 |
4000 bin |
80 |
3051 |
3390 |
29.8 |
960 |
113 |
| HF40251006PB |
30 |
5000 bin |
80 |
3105 |
3450 |
29.8 |
960 |
115 |
| HF40251006PB |
30 |
5700 bin |
80 |
3159 |
3510 |
29.8 |
960 |
117 |
| HF40251006PB |
30 |
6500 bin |
80 |
3105 |
3450 |
29.8 |
960 |
115 |
| HF40251010PB |
50 |
3000 bin |
70 |
5220 |
5800 |
29.8 |
1600 |
116 |
| HF40251010PB |
50 |
3500 bin |
70 |
5355 |
5950 |
29.8 |
1600 |
119 |
| HF40251010PB |
50 |
4000 bin |
70 |
5445 |
6050 |
29.8 |
1600 |
121 |
| HF40251010PB |
50 |
5000 bin |
70 |
5535 |
6150 |
29.8 |
1600 |
123 |
| HF40251010PB |
50 |
5700 bin |
70 |
5625 |
6250 |
29.8 |
1600 |
125 |
| HF40251010PB |
50 |
6500 bin |
70 |
5535 |
6150 |
29.8 |
1600 |
123 |
| HF40251010PB |
50 |
3000 bin |
80 |
4770 |
5300 |
29.8 |
1600 |
106 |
| HF40251010PB |
50 |
3500 bin |
80 |
4905 |
5450 |
29.8 |
1600 |
109 |
| HF40251010PB |
50 |
4000 bin |
80 |
4995 |
5550 |
29.8 |
1600 |
111 |
| HF40251010PB |
50 |
5000 bin |
80 |
5085 |
5650 |
29.8 |
1600 |
113 |
| HF40251010PB |
50 |
5700 bin |
80 |
5175 |
5750 |
29.8 |
1600 |
115 |
| HF40251010PB |
50 |
6500 bin |
80 |
5085 |
5650 |
29.8 |
1600 |
113 |
Chip LED Cob Ürün avantajları:
1. İyi termal performans ve geniş sıcak kanal.
2. Nokta tek tiptir.
3. Enerji tasarrufu ve çevre koruma, yüksek ışık verimliliği.
4. Yüksek parlaklık, düşük ışık çürümesi, cilalı.
5. Kullanımı ve kurulumu kolay.
6. Güçlü antistatik yetenek.
5.1 Renk Gruplama Bilgileri
Şekil 1: xy Renk Uzayında Test Kutularının Grafiği (Darbeli Test Koşulları, Tj = 25°C)
CIE1931-x
Tablo 38: TYF CoB Çekirdek Aralığı için 2 Adımdan 5 Adıma MacAdam elips renk kutusu tanımları
|
Nominal
SKK
|
Merkez noktası |
ANA EKSEN (a , b) |
Elips
Dönme Meleği,θ
|
| X |
Y |
2 Adımlı |
3 Adım |
5 Adım |
| 2200K |
0,5018 |
0,4153 |
(0,0048 , 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
6.1 Tablo 39: Maksimum Değerler
Tablo 39 için notlar:
- Dizileri daha yüksek akımlarda çalıştırın, ancak lümen bakımı azaltılabilir.
- Bağlantı sıcaklığını maksimum değerin altında tutmak için uygun akım değer kaybı gözlemlenmelidir.
- Darbe açık kalma süresi döngü başına ≤1ms ve görev döngüsü ≤%10 ise, belirtilen tepe darbeli ileri akıma eşit tepe sürücü akımıyla darbeli çalışma kabul edilebilir
- Işık yayan diyotlar, ters voltajda çalıştırılmak üzere tasarlanmamıştır ve bu koşul altında ışık üretmeyecektir.Yalnızca referans için sağlanan maksimum derecelendirme.
Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ±0,2 mm'dir.2. Katotta Tc ölçüm noktası
ÖNERİLEN LEHİMLEME DURUMU
Manuel lehimleme için.Lütfen kurşunsuz lehimleme kullanın ve lehimleme bir lehimleme ucu kullanılarak gerçekleştirilecektir.
350C'den düşük sıcaklıkta ve bir arazi için 3,5 saniye içinde tamamlanacaktır.Hiçbir dış kuvvet uygulanmayacaktır
Lehimleme yapılırken reçine parçasına.Bir sonraki lehimleme işlemi ürün bittikten sonra yapılmalıdır.
ortam sıcaklığına geri dönün.DİKKAT: SICAKLIK KONTROLÜ
Ürün Paketleme ve Etiketleme
