SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması

SDCM 200lm/W High Power Cob Led Bridgelux High Low Voltage DC Operation

Temel bilgi

Menşe yeri:	Shenzhen
Marka adı:	TYF
Sertifika:	CE,RoHs
Model numarası:	CS40A

Min sipariş miktarı:	Anlaşma
Fiyat:	negotiable
Teslim süresi:	5-7 GÜN
Ödeme koşulları:	D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini:	1.000.000 PCS / gün

En iyi fiyat Şimdi başvurun

Detay Bilgi

Tip:	COB LED'i	çip malzemesi:	Bridgleux
Renk Yayan:	Sıcak Beyaz/Doğal Beyaz/Saf Beyaz/Soğuk Beyaz/Soğuk Beyaz	Güç:	50W
Uygulama:	COB LED Işık	Ömür:	50000 Saat
Vurgulamak:	200lm/W Yüksek Güçlü Cob Led , SDCM Yüksek Güçlü Cob Led , DC Çalışma Cob Led Chips

Ürün Açıklaması

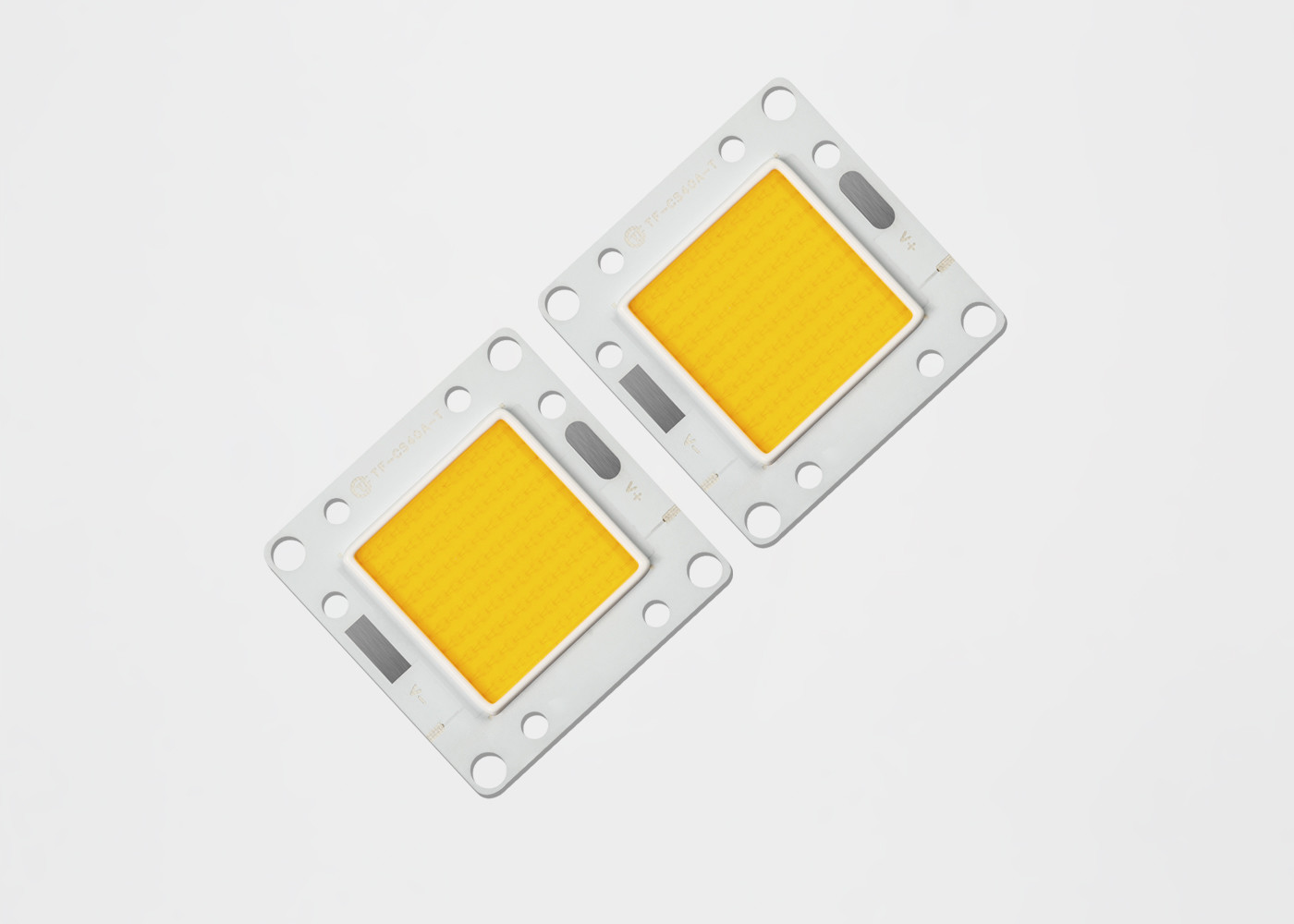

50W 200lm/w Bridgleux LED COB iç mekan Dış mekan LED COB Chips LM80

• 3000K, 80CRI için tipik 128 lm/W etkinlik

• Kompakt, yüksek akı yoğunluklu ışık kaynağı

• Tek tip, yüksek kaliteli aydınlatma

• Minimum 70, 80 ve 90 CRI seçeneği

• StreaCLined termal yol

• ENERGY STAR® / ANSI uyumlu renk gruplama

2, 3 ve 5 SDCM standardına sahip yapı

• Akkor, halojenden daha verimli enerji

ve floresan lambalar

• Yüksek voltaj veya Düşük voltaj DC çalışması

• Önde ürün serisi ve şirket logosu

• RoHS uyumlu

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 1

TYF ML Serisi LED dizileri için parça numarası tanımı şu şekilde açıklanmaktadır:

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 2

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 3

EŞYA YOK.	P(W)	ŞNT(K)	CRI	MIN (lm)	MAKS (lm)	GERİLİM(V)	AKIM(mA)	(lm/W)
HF40251006PB	30	3000 bin	70	3186	3540	29.8	960	118
HF40251006PB	30	3500 bin	70	3267	3630	29.8	960	121
HF40251006PB	30	4000 bin	70	3321	3690	29.8	960	123
HF40251006PB	30	5000 bin	70	3375	3750	29.8	960	125
HF40251006PB	30	5700 bin	70	3429	3810	29.8	960	127
HF40251006PB	30	6500 bin	70	3375	3750	29.8	960	125
HF40251006PB	30	3000 bin	80	2916	3240	29.8	960	108
HF40251006PB	30	3500 bin	80	2997	3330	29.8	960	111
HF40251006PB	30	4000 bin	80	3051	3390	29.8	960	113
HF40251006PB	30	5000 bin	80	3105	3450	29.8	960	115
HF40251006PB	30	5700 bin	80	3159	3510	29.8	960	117
HF40251006PB	30	6500 bin	80	3105	3450	29.8	960	115
HF40251010PB	50	3000 bin	70	5220	5800	29.8	1600	116
HF40251010PB	50	3500 bin	70	5355	5950	29.8	1600	119
HF40251010PB	50	4000 bin	70	5445	6050	29.8	1600	121
HF40251010PB	50	5000 bin	70	5535	6150	29.8	1600	123
HF40251010PB	50	5700 bin	70	5625	6250	29.8	1600	125
HF40251010PB	50	6500 bin	70	5535	6150	29.8	1600	123
HF40251010PB	50	3000 bin	80	4770	5300	29.8	1600	106
HF40251010PB	50	3500 bin	80	4905	5450	29.8	1600	109
HF40251010PB	50	4000 bin	80	4995	5550	29.8	1600	111
HF40251010PB	50	5000 bin	80	5085	5650	29.8	1600	113
HF40251010PB	50	5700 bin	80	5175	5750	29.8	1600	115
HF40251010PB	50	6500 bin	80	5085	5650	29.8	1600	113

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 4

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 5

5.1 Renk Gruplama Bilgileri

Şekil 1: xy Renk Alanında Test Kutularının Grafiği (Darbeli Test Koşulları, Tj = 25°C)

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 7

CIE1931-x

Tablo 38: TYF CoB Core Range için 2 Adımdan 5 Adıma MacAdam elips renk kutusu tanımları

Nominal ŞNT	Merkez noktası		BÜYÜK EKSEN (a , b)			Elips Döndürme Meleği, θ
Nominal ŞNT	x	Y	2 Adım	3 Adım	5 Adım	Elips Döndürme Meleği, θ
2200K	0,5018	0.4153	(0.0048 , 0.0027)	(0.0072, 0.0041)	(0.0120, 0.0067)	39.9
2500K	0.4806	0.4141	(0.0050, 0.0027)	(0.0076, 0.0041)	(0.0126, 0.0068)	53.1
2700K	0.4575	0.4101	(0.0053, 0.0027)	(0.0080, 0.0041)	(0.0133, 0.0068)	54.1
3000K	0,4338	0.4030	(0.0057, 0.0028)	(0.0086, 0.0042)	(0.0142, 0.0069)	53.7
3500K	0.4073	0.3917	(0.0062, 0.0028)	(0.0093, 0.0041)	(0.0155, 0.0069)	54.0
4000K	0.3818	0.3797	(0.0063, 0.0027)	(0.0093, 0.0042)	(0.0157, 0.0068)	53.4
5000K	0.3447	0.3553	(0.0054, 0.0024)	(0.0081, 0.0035)	(0.0135, 0.0059)	59.8
5700K	0.3290	0.3417	(0.0048, 0.0021)	(0.0072, 0.0032)	(0.0119, 0.0052)	58.8
6500K	0.3123	0.3282	(0.0044, 0.0018)	(0.0066, 0.0027)	(0.0110, 0.0045)	58.1

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 8

6.1 Tablo 39: Maksimum Derecelendirmeler

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 9

Tablo 39 için Notlar:

Diziler daha yüksek akımlarda çalıştırılır, ancak lümen bakımı azaltılabilir.
Bağlantı sıcaklığını maksimum değerin altında tutmak için uygun akım değer kaybı gözlemlenmelidir.
Belirtilen tepe darbeli ileri akıma eşit bir tepe sürücü akımı ile darbeli çalışma, darbe açık kalma süresi döngü başına ≤1ms ise ve görev çevrimi ≤%10 ise kabul edilebilir
Işık yayan diyotlar, ters voltajda sürülmek üzere tasarlanmamıştır ve bu koşulda ışık üretmeyecektir.Yalnızca referans için sağlanan maksimum derecelendirme.

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 10

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 11

Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ±0,2 mm'dir.2. Katotta Tc ölçüm noktası

TAVSİYE EDİLEN LEHİM ŞARTLARI

Manuel lehimleme için.Lütfen kurşunsuz lehimleme kullanın ve lehimleme, belirli bir noktada bir lehim ucu kullanılarak gerçekleştirilecektir.

350C'den düşük sıcaklık ve bir arazi için 3.5 saniye içinde bitirilecektir.Hiçbir dış kuvvet uygulanmayacaktır

lehimleme yapılırken reçine parçasına.Ürün lehimlendikten sonra bir sonraki lehimleme işlemi yapılmalıdır.

ortam sıcaklığına geri dönün.DİKKAT: SICAKLIK KONTROLÜ

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 13

9,Paketleme ve Etiketleme

SDCM 200lm/W Yüksek Güçlü Cob Led Bridgelux Yüksek Alçak Gerilim DC Çalışması 14

Etiket:
