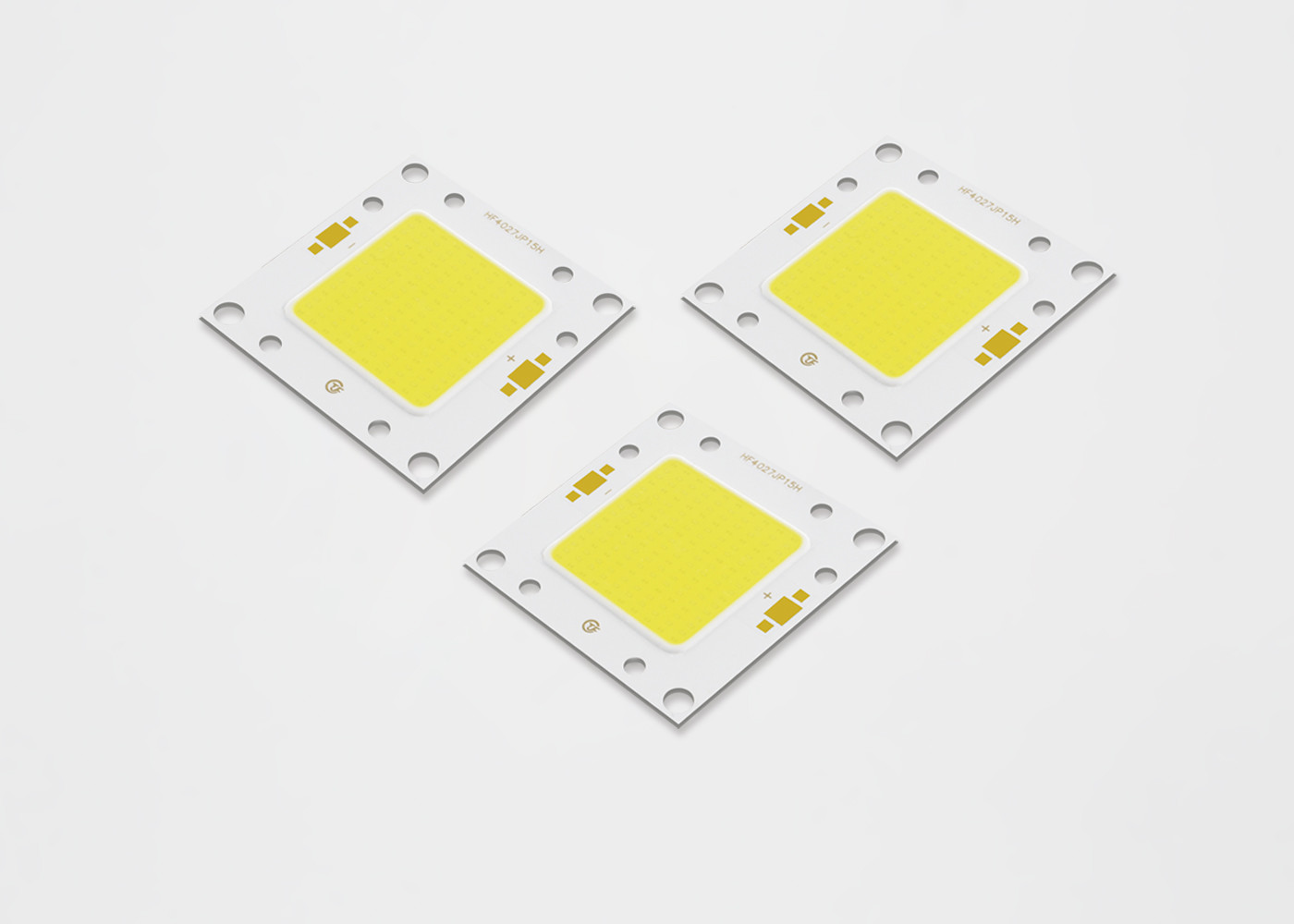

Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM

High Flux 100w Led Chips ANSI SDCM With Minimum 70 80 90 CRI
High Flux 100w Led Chips ANSI SDCM With Minimum 70 80 90 CRI
Temel bilgi
Menşe yeri: Shenzhen
Marka adı: TYF
Sertifika: CE,RoHs
Model numarası: HF4027JP15H
Min sipariş miktarı: Anlaşma
Fiyat: Anlaşılabilir
Teslim süresi: 5-7 GÜN
Ödeme koşulları: D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini: 1.000.000 PCS / gün
En iyi fiyat Şimdi başvurun
Detay Bilgi
Sertifika: RoHS Tip: COB LED'i
Renk Yayan: Sıcak Beyaz/Doğal Beyaz/Saf Beyaz/Soğuk Beyaz/Soğuk Beyaz Güç: 50W
Garanti: 5 yıl Ömür: 50000 Saat
Vurgulamak:

Yüksek Akı 100w Led Cips

,

ANSI 100w Led Cips

,

SDCM Cob Led Modülü

Ürün Açıklaması

Flip Chip COB HF4027JP15H Bridgelux LED COB 50W LM80 5 yıl garantili yüksek kalite garantili



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 0

• 3000K, 80CRI için tipik 130 lm/W verimlilik

• Kompakt, yüksek akı yoğunluklu ışık kaynağı

• Tek tip, yüksek kaliteli aydınlatma

• Minimum 70, 80 ve 90 CRI seçeneği

• StreaCLined termal yol

• ENERGY STAR® / ANSI uyumlu renk gruplama

2, 3 ve 5 SDCM standardına sahip yapı

• Akkor, halojenden daha verimli enerji

ve floresan lambalar

• Yüksek voltaj veya Düşük voltaj DC çalışması

• Önde ürün serisi ve şirket logosu

• RoHS uyumlu



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 1



TYF ML Serisi LED dizileri için parça numarası tanımı şu şekilde açıklanmaktadır:



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 2

Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 3



EŞYA YOK. P(W) ŞNT(K) CRI MIN (lm)



MAKS (lm)

 GERİLİM(V) AKIM(mA) (lm/W)
HF40251006PB 30 3000 bin 70 3186 3540 29.8 960 118
HF40251006PB 30 3500 bin 70 3267 3630 29.8 960 121
HF40251006PB 30 4000 bin 70 3321 3690 29.8 960 123
HF40251006PB 30 5000 bin 70 3375 3750 29.8 960 125
HF40251006PB 30 5700 bin 70 3429 3810 29.8 960 127
HF40251006PB 30 6500 bin 70 3375 3750 29.8 960 125
HF40251006PB 30 3000 bin 80 2916 3240 29.8 960 108
HF40251006PB 30 3500 bin 80 2997 3330 29.8 960 111
HF40251006PB 30 4000 bin 80 3051 3390 29.8 960 113
HF40251006PB 30 5000 bin 80 3105 3450 29.8 960 115
HF40251006PB 30 5700 bin 80 3159 3510 29.8 960 117
HF40251006PB 30 6500 bin 80 3105 3450 29.8 960 115
HF40251010PB 50 3000 bin 70 5220 5800 29.8 1600 116
HF40251010PB 50 3500 bin 70 5355 5950 29.8 1600 119
HF40251010PB 50 4000 bin 70 5445 6050 29.8 1600 121
HF40251010PB 50 5000 bin 70 5535 6150 29.8 1600 123
HF40251010PB 50 5700 bin 70 5625 6250 29.8 1600 125
HF40251010PB 50 6500 bin 70 5535 6150 29.8 1600 123
HF40251010PB 50 3000 bin 80 4770 5300 29.8 1600 106
HF40251010PB 50 3500 bin 80 4905 5450 29.8 1600 109
HF40251010PB 50 4000 bin 80 4995 5550 29.8 1600 111
HF40251010PB 50 5000 bin 80 5085 5650 29.8 1600 113
HF40251010PB 50 5700 bin 80 5175 5750 29.8 1600 115
HF40251010PB 50 6500 bin 80 5085 5650 29.8 1600 113





4,Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 4



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 5



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 6

5.1 Renk Gruplama Bilgileri


Şekil 1: xy Renk Alanında Test Kutularının Grafiği (Darbeli Test Koşulları, Tj = 25°C)



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 7

CIE1931-x



Tablo 38: TYF CoB Core Range için 2 Adımdan 5 Adıma MacAdam elips renk kutusu tanımları



Nominal

ŞNT

 Merkez noktası BÜYÜK EKSEN (a , b)

Elips







Döndürme Meleği, θ
x Y 2 Adım 3 Adım 5 Adım
2200K 0,5018 0.4153 (0.0048 , 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
2700K 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0,4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53.7
3500K 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54.0
4000K 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000K 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500K 0.3123 0.3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1





















































Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 8


6.1 Tablo 39: Maksimum Derecelendirmeler


Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 9

Tablo 39 için Notlar:

  • Diziler daha yüksek akımlarda çalıştırılır, ancak lümen bakımı azaltılabilir.
  • Bağlantı sıcaklığını maksimum değerin altında tutmak için uygun akım değer kaybı gözlemlenmelidir.
  • Belirtilen tepe darbeli ileri akıma eşit bir tepe sürücü akımı ile darbeli çalışma, darbe açık kalma süresi döngü başına ≤1ms ise ve görev çevrimi ≤%10 ise kabul edilebilir
  • Işık yayan diyotlar, ters voltajda sürülmek üzere tasarlanmamıştır ve bu koşulda ışık üretmeyecektir.Yalnızca referans için sağlanan maksimum derecelendirme.



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 10



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 11



Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ±0,2 mm'dir.2. Katotta Tc ölçüm noktası



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 12



TAVSİYE EDİLEN LEHİM ŞARTLARI

Manuel lehimleme için.Lütfen kurşunsuz lehimleme kullanın ve lehimleme, belirli bir noktada bir lehim ucu kullanılarak gerçekleştirilecektir.

350C'den düşük sıcaklık ve bir arazi için 3.5 saniye içinde bitirilecektir.Hiçbir dış kuvvet uygulanmayacaktır

lehimleme yapılırken reçine parçasına.Ürün lehimlendikten sonra bir sonraki lehimleme işlemi yapılmalıdır.

ortam sıcaklığına geri dönün.DİKKAT: SICAKLIK KONTROLÜ



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 13



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 14



Ürün Paketleme ve Etiketleme



Minimum 70 80 90 CRI ile Yüksek Akı 100w Led Chips ANSI SDCM 15

Etiket:

koçanı led cips,

yüksek güç koçanı,

koçanı led modülü
