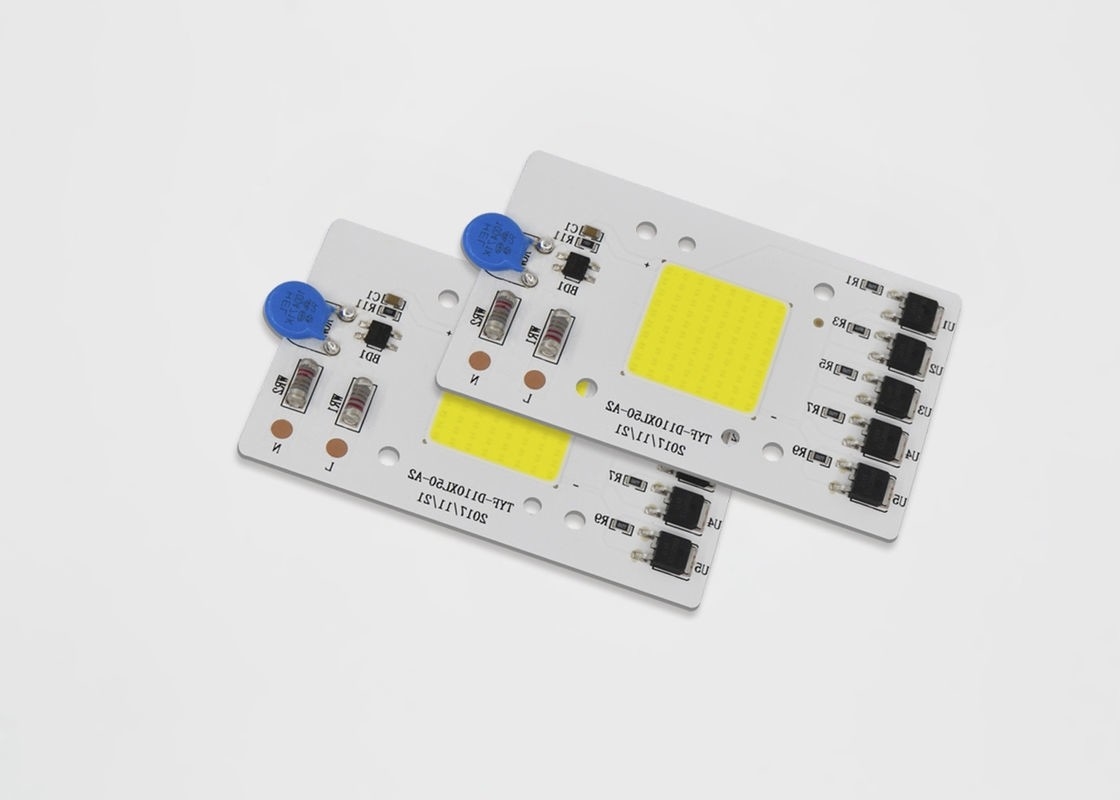

30000 Saatin Ötesinde Karartma Yok AC LED Modülü Ömrü 20w 30w 50w

Yüksek Quality20w 30w 50w LED Modül 110V 220V 230v Sürücüsüz AC COB LED3000K 4000K 6000K 30000 saatin ötesinde kullanım ömrü

• Doğrudan AC Hat Gerilimine Bağlanır
• Yüksek Güç Verimliliği ve Faktörü
• Uzun ömür
• Basit Malzeme Listesi
• Roş Uyumlu
• Hat Gerilimi Regülasyonu
• Kolay montaj
• Kurşunsuz Ürün

1) ürün kodu: C=Client Module D=Self Module

2) Müşteri Kodu ve Modül Kodu: eğer ①=C daha sonra müşteri kodu için 4 haneli, kendi kendine modül kodu için

3) IC Kodu: IC için bir karakter

4) Güç Kodu:

5) Voltaj Kodu:11=110V,12=120V,22=220V,23=230V

6) ŞNT Kodu

Kromatiklik Kutuları

TYF, renklilik kutusu yapısı için ANSI C78.377A standardına uygundur.2700K ile 6500K arasındaki CCT aralığı için her ANSI dörtgeni için TYF, 5 Kutu ve 3 Kutu sağlar.

Şekil 4-1-1 Kromatiklik Kutusu

Tablo 4-1-2 5 kademeli Bölmeler

Tablo 4--1-3 3 Adımlı Bölmeler

Tipik Elektriksel ve Optik Eğriler

Şekil 4-2-1 Bağıl Güç - Gerilim, T_a =25℃

Şekil 4-2-2 Bağıl Işık Akısı - Gerilim, T_a =25℃

Şekil 4-2-3 Işınım Modeli, T_a =25℃

Not:

1) Çalışma Voltajı, müşterilerin kullandığı maksimum voltajı göstermez, ancak her ülkenin voltaj değişim oranına göre tolere edilebilir voltaj anlamına gelir.Lehim pedi sıcaklığının 85℃'nin altında olması önerilir.

2) Renk kutuları, geçici işlemde tanımlanır.

3) Test cihazımızda ölçüm toleransı Φv+/-10% ve Ra+/-2'dir.

4) Güç kaybında ±%5 tolerans.

5) Φv, entegre bir küre ile ölçülen toplam ışık akısı çıkışıdır.

6) IEC61000-4-5'e göre Dalgalanma Kapasitesi.

7) Varyant Modülleri Parametreleri için lütfen tablo2-2'ye bakın.

Notlar:

1) Tüm boyutlar milimetre cinsindendir.(Tolerans:±0.2mm)

2) Ölçek: Yok

Not:

1)TYF Opt.DOB Modülünün bağlantı sıcaklığını maksimum bağlantı sıcaklığı spesifikasyonu altında tutması önerilir(Tablo 2-4).

Termokupl ile ölçülen LED uç sıcaklığı ve IC üst kasa sıcaklığı.LED ve IC çalışma sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.

Ts_max=Tj_max-Rθj-s * Pd

Örneğin:

LED uç sıcaklığı ve IC üst kasa sıcaklığı 90 ℃ ise, LED bağlantı sıcaklığı

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

ve IC bağlantı sıcaklığı

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

DOB Silikon Reçinesi (AC-COB) Teslimi

TYF Op.LED modül ürünleri, plastik Tepside paketlenmiş, farklı boyuta göre, her bir plastik Tepside XX adet, aşağıda gösterildiği gibi.plastik kutusu olmayan ürünler kabarcık torbalarda paketlenir, dış basıncı önlemek için farklı kabarcık torba seçin, XX ürünlerin her paketinde ürün boyutuna göre, paketlenmiş ürün gösterildiği gibi karton şeklinde ve mühürlü olarak saklanacaktır. devamındaki.

1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme

2) Tepsi yığını ve bantlama, XX LED modülü tepsiler ve her biri yukarı doğru ek 1 boş tepsi Kutu.Tepsinin üzerine silika jeli (1 adet) ekleyin

3) Sızdırmazlık ambalajı
