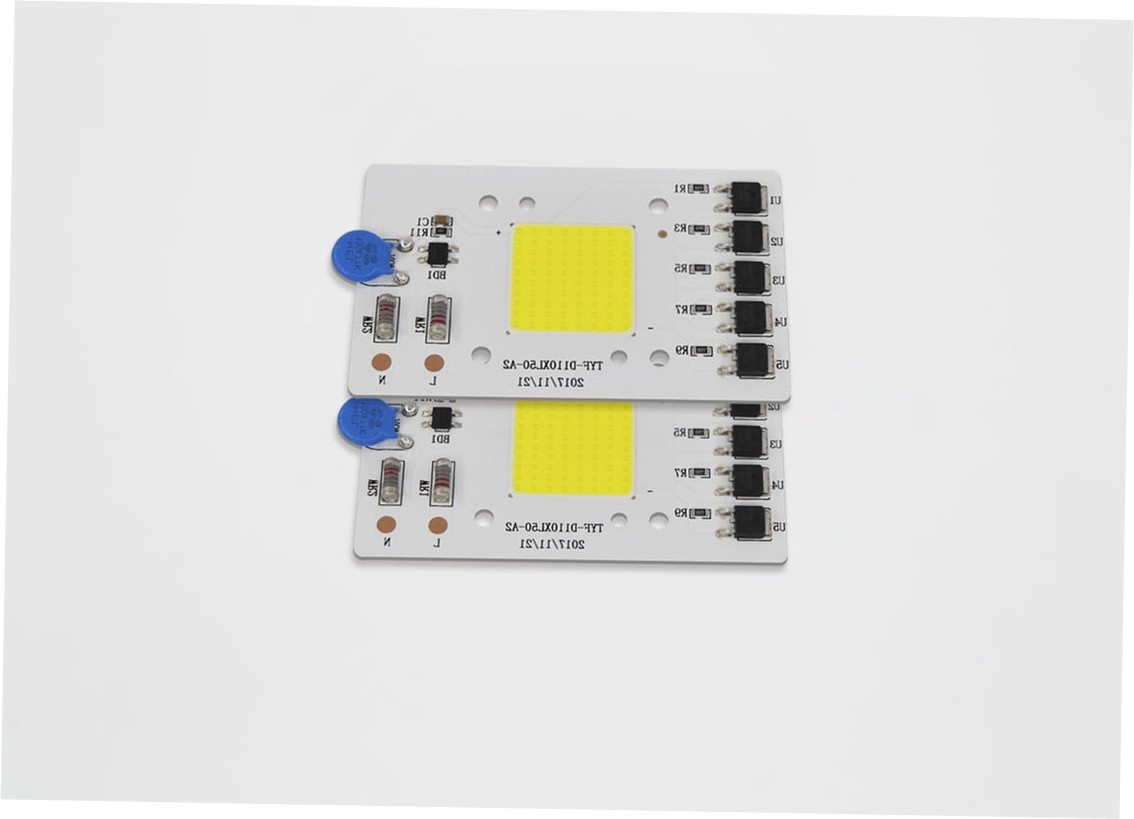

AC COB LED 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K Sürücüsüz yüksek defne ışık uzun ömürlü led koçanı çipi
- Doğrudan AC Hat Gerilimine Bağlanır
- Yüksek Güç Verimliliği ve Faktörü
- Uzun ömür
- Basit Malzeme Listesi
- Roş Uyumlu
- Hat Gerilimi Regülasyonu
- Kolay montaj
- Kurşunsuz Ürün
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Ürün Kodu |
Müşteri
kod
|
IC Kodu |
Güç
kod
|
Voltaj Kodu
|
Seri Numarası |
NEDEN OLMUŞ
kod
|
ŞNT
kod
|
SDCM |
CRI Kodu |
parlaklık |
Yıl |
Ay |
Seri
Sayı
|
| Modül Kodu |
Vaka Kodu |
Seri Numarası |
Seri Numarası
|
1) ürün kodu: C=Client Module D=Self Module
2) Müşteri Kodu ve Modül Kodu: eğer ①=C daha sonra müşteri kodu için 4 haneli veya kendi kendine modül kodu için
3) IC Kodu: IC için bir karakter
4) Güç Kodu:
| Güç Kodu |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K |
5) Voltaj Kodu:11=110V,12=120V,22=220V,23=230V
6) ŞNT Kodu
| ŞNT Kodu(K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Kromatiklik Kutuları
TYF, renklilik kutusu yapısı için ANSI C78.377A standardına uygundur.2700K ile 6500K arasındaki CCT aralığı için her ANSI dörtgeni için TYF, 5 Kutu ve 3 Kutu sağlar.
Şekil 4-1-1 Kromatiklik Kutusu
Tablo 4-1-2 5 kademeli Bölmeler
| ŞNT |
adımlar |
müşteri |
Cy |
a |
B |
teta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0,4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tablo 4--1-3 3 Adımlı Bölmeler
| ŞNT |
adımlar |
müşteri |
Cy |
a |
B |
teta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0,4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Tipik Elektriksel ve Optik Eğriler
Şekil 4-2-1 Bağıl Güç - Gerilim, Ta =25℃
Şekil 4-2-2 Bağıl Işık Akısı - Gerilim, Ta =25℃
Şekil 4-2-3 Işınım Modeli, Ta =25℃
| KALEM |
SEMBOL |
BİRİM |
Tipik değer |
| Giriş gerilimi |
şarap |
V |
230 |
| Giriş Akımı |
EĞER |
mA |
236.2 |
| Çalışma Frekansı |
F |
Hz. |
50/60 |
| Giriş gücü |
P |
W |
49.49 |
| Güç faktörü |
PF |
％ |
0.911 |
| toplam harmonik bozulma |
THD |
％ |
%45.7 |
| karartma Tipi |
RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Diğer |
| Ameliyat kapasitesi |
Vs |
KV |
1 |
| Elektrik Gücü (AC) |
ve |
KV |
1.5 |
| Çalışma/Kasa Sıcaklığı |
Ta/Tc |
℃ |
25/85 |
| LED parametreleri |
COB |
| Işık akısı |
Φv |
lm |
4680.9 |
| Işık verimi |
ηv |
Lm/w |
94.57 |
| Renk sıcaklığı |
ŞNT |
K |
6381 |
| Renk Oluşturma İndeksi |
RA/CRI |
％ |
70.2/59,0 |
| Işık Dağıtımı |
- |
- |
|
| Görüş açısı |
2θ 1/2 |
Derece |
- |
Not:
1) Çalışma Voltajı, müşterilerin kullandığı maksimum voltajı göstermez, ancak her ülkenin voltaj değişim oranına göre tolere edilebilir voltaj anlamına gelir.Lehim pedi sıcaklığının 85℃'nin altında olması önerilir.
2) Renk kutuları, geçici işlemde tanımlanır.
3) Test cihazımızda ölçüm toleransı Φv+/-10% ve Ra+/-2'dir.
4) Güç kaybında ±%5 tolerans.
5) Φv, entegre bir küre ile ölçülen toplam ışık akısı çıkışıdır.
6) IEC61000-4-5'e göre Dalgalanma Kapasitesi.
7) Varyant Modülleri Parametreleri için lütfen tablo2-2'ye bakın.
Notlar:
1) Tüm boyutlar milimetre cinsindendir.(Tolerans:±0.2mm)
2) Ölçek: Yok
Not:
1) TYF Op.DOB Modülünün bağlantı sıcaklığını maksimum bağlantı sıcaklığı spesifikasyonu altında tutması önerilir(Tablo 2-4).
Termokupl ile ölçülen LED uç sıcaklığı ve IC üst kasa sıcaklığı.LED ve IC çalışma sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.
Ts_max=Tj_max-Rθj-s * Pd
Örneğin:
LED uç sıcaklığı ve IC üst kasa sıcaklığı 90 ℃ ise, LED bağlantı sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
ve IC bağlantı sıcaklığı
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
DOB Silikon Reçinesi (AC-COB) Teslimi
TYF Op.LED modül ürünleri, plastik Tepside paketlenmiş, farklı boyuta göre, her bir plastik Tepside XX adet, aşağıda gösterildiği gibi.plastik kutusu olmayan ürünler kabarcık torbalarda paketlenir, dış basıncı önlemek için farklı kabarcık torba seçin, XX ürünlerin her paketinde ürün boyutuna göre, paketlenmiş ürün gösterildiği gibi karton şeklinde ve mühürlü olarak saklanacaktır. devamındaki.
1)Tepsi yığını ve bantlama, XX LED modülü
tepsiler ve her biri yukarı doğru ek 1 boş tepsi
Kutu.Tepsinin üzerine silika jeli (1 adet) ekleyin
3) Sızdırmazlık ambalajı
