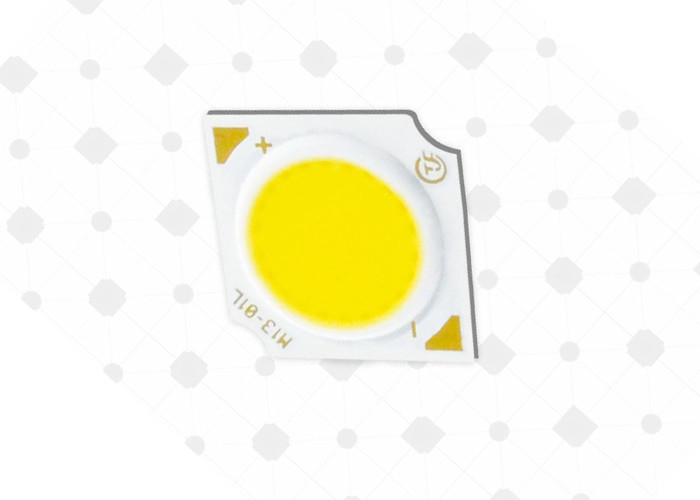

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip

Compact Flip Chip Cob Led 128 Lm/W Typical 3000K 80CRI Bridgelux Led Chip

Temel bilgi

Menşe yeri:	Shenzhen
Marka adı:	TYF
Sertifika:	CE,RoHs
Model numarası:	MF2517

Min sipariş miktarı:	Anlaşma
Fiyat:	negotiable
Teslim süresi:	5-7 GÜN
Ödeme koşulları:	D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini:	1.000.000 PCS / gün

En iyi fiyat Şimdi başvurun

Detay Bilgi

Renk Yayan:	Sıcak Beyaz, Doğal Beyaz, Soğuk Beyaz	Çip Malzemesi:	köprü lüksü
Tip:	COB LED'i	Uygulama:	COB LED büyümek lambası
Ürün adı:	Esnek koçanı çipi	Garanti:	5 yıl
Vurgulamak:	Kompakt Flip Chip Cob Led , ANSI Flip Chip Cob Led , 80CRI Bridgelux Led Chip

Ürün Açıklaması

20W 30W büyük aydınlık alan konut flip chip kapalı tavan aydınlatması

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip 0

• 3000K, 80CRI için tipik 128 lm/W etkinlik

• Kompakt, yüksek akı yoğunluklu ışık kaynağı

• Tek tip, yüksek kaliteli aydınlatma

• Minimum 70, 80 ve 90 CRI seçeneği

• StreaCLined termal yol

• 2, 3 ve 5 SDCM standardına sahip ENERGY STAR® / ANSI uyumlu renk gruplama yapısı

• Akkor, halojen ve floresan lambalardan daha verimli enerji

• Yüksek voltaj veya Düşük voltaj DC çalışması

• Önde ürün serisi ve şirket logosu

• RoHS uyumlu

2,Ürün İsimlendirmesi

TYF ML Serisi LED dizileri için parça numarası tanımı şu şekilde açıklanmaktadır:

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip 1

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip 2

Parça Numarası	Tipik Güç (W)	Nominal ŞNT (K)	Minimum Darbeli Akı (lm)	Tipik Darbeli Akı (lm)	Tipik Voltaj (V)	Nominal Akım (mA)	Tipik Etkinlik (lm/W)
ML13070302P530E*7	3.1	3000 bin	377	419	9.6	320	135
ML13070302P535E*7	3.1	3500 bin	382	425	9.6	320	137
ML13070302P540E*7	3.1	4000 bin	385	428	9.6	320	138
ML13070302P550E*7	3.1	5000 bin	388	431	9.6	320	139
ML13070302P557E*7	3.1	5700 bin	391	434	9.6	320	140
ML13070302P565E*7	3.1	6500 bin	388	431	9.6	320	139
ML13070302P522E*8	3.1	2200 bin	304	338	9.6	320	109
ML13070302P527E*8	3.1	2700 bin	326	363	9.6	320	117
ML13070302P530E*8	3.1	3000 bin	338	375	9.6	320	121
ML13070302P535E*8	3.1	3500 bin	346	384	9.6	320	124
ML13070302P540E*8	3.1	4000 bin	352	391	9.6	320	126
ML13070302P550E*8	3.1	5000 bin	357	397	9.6	320	128
ML13070302P557E*8	3.1	5700 bin	363	403	9.6	320	130
ML13070302P565E*8	3.1	6500 bin	357	397	9.6	320	128
ML13070302P522E*9	3.1	2200 bin	262	291	9.6	320	94
ML13070302P527E*9	3.1	2700 bin	285	316	9.6	320	102
ML13070302P530E*9	3.1	3000 bin	296	329	9.6	320	106
ML13070302P535E*9	3.1	3500 bin	304	338	9.6	320	109
ML13070302P540E*9	3.1	4000 bin	310	344	9.6	320	111
ML13070302P550E*9	3.1	5000 bin	315	350	9.6	320	113
ML13070302P557E*9	3.1	5700 bin	321	357	9.6	320	115

4, Uygulamalar:

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip 3

5. Optik özellikler

5.1 Renk Gruplama Bilgileri

Şekil 1: xy Renk Alanında Test Kutularının Grafiği (Darbeli Test Koşulları, Tj = 25°C)

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip 4

CIE1931-x

Tablo 38: TYF CoB Core Range için 2 Adımdan 5 Adıma MacAdam elips renk kutusu tanımları

Nominal ŞNT	Merkez noktası		BÜYÜK EKSEN (a , b)			Elips Döndürme Meleği, θ
Nominal ŞNT	x	Y	2 Adım	3 Adım	5 Adım	Elips Döndürme Meleği, θ
2200K	0,5018	0.4153	(0.0048 , 0.0027)	(0.0072, 0.0041)	(0.0120, 0.0067)	39.9
2500K	0.4806	0.4141	(0.0050, 0.0027)	(0.0076, 0.0041)	(0.0126, 0.0068)	53.1
2700K	0.4575	0.4101	(0.0053, 0.0027)	(0.0080, 0.0041)	(0.0133, 0.0068)	54.1
3000K	0,4338	0.4030	(0.0057, 0.0028)	(0.0086, 0.0042)	(0.0142, 0.0069)	53.7
3500K	0.4073	0.3917	(0.0062, 0.0028)	(0.0093, 0.0041)	(0.0155, 0.0069)	54.0
4000K	0.3818	0.3797	(0.0063, 0.0027)	(0.0093, 0.0042)	(0.0157, 0.0068)	53.4
5000K	0.3447	0.3553	(0.0054, 0.0024)	(0.0081, 0.0035)	(0.0135, 0.0059)	59.8
5700K	0.3290	0.3417	(0.0048, 0.0021)	(0.0072, 0.0032)	(0.0119, 0.0052)	58.8
6500K	0.3123	0.3282	(0.0044, 0.0018)	(0.0066, 0.0027)	(0.0110, 0.0045)	58.1

6, Mutlak Maksimum Puanlar

6.1 Tablo 39: Maksimum Derecelendirmeler

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip 5

Tablo 39 için Notlar:

Diziler daha yüksek akımlarda çalıştırılır, ancak lümen bakımı azaltılabilir.
Bağlantı sıcaklığını maksimum değerin altında tutmak için uygun akım değer kaybı gözlemlenmelidir.
Belirtilen tepe darbeli ileri akıma eşit bir tepe sürücü akımı ile darbeli çalışma, darbe açık kalma süresi döngü başına ≤1ms ise ve görev çevrimi ≤%10 ise kabul edilebilir
Işık yayan diyotlar, ters voltajda sürülmek üzere tasarlanmamıştır ve bu koşulda ışık üretmeyecektir.Yalnızca referans için sağlanan maksimum derecelendirme.

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip 6

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip 7

Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ±0,2 mm'dir.2. Katotta Tc ölçüm noktası

8, DİKKAT

ÖNERİLEN LEHİM ŞARTLARI

Manuel lehimleme için.Lütfen kurşunsuz lehimleme kullanın ve lehimleme, belirli bir noktada bir lehim ucu kullanılarak gerçekleştirilecektir.

350C'den düşük sıcaklık ve bir arazi için 3.5 saniye içinde bitirilecektir.Hiçbir dış kuvvet uygulanmayacaktır

lehimleme yapılırken reçine parçasına.Ürün lehimlendikten sonra bir sonraki lehimleme işlemi yapılmalıdır.

ortam sıcaklığına geri dönün.DİKKAT: SICAKLIK KONTROLÜ

Kompakt Flip Chip Cob Led 128 Lm/W Tipik 3000K 80CRI Bridgelux Led Chip 8

9,Paketleme ve Etiketleme

Ürün Paketleme ve Etiketleme
