| Menşe yeri: | Çin |
|---|---|
| Marka adı: | TYF |
| Sertifika: | CE CB ROHS |
| Model numarası: | D5284 |
| Min sipariş miktarı: | Anlaşma |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Kraft kağıt kutusu |
| Teslim süresi: | 20 iş günü |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union |
| Yetenek temini: | aylık 10.000 adet |
| Modeli: | TYF D5284 | Parça numarası: | D5284C2023E0DA30582 |
|---|---|---|---|
| Dim: | 52 * 84mm | Gerilim: | 220/230V |
| Vat: | 30W 50W | Renk: | 3000K |
| PF: | > 0,9 | THD: | % 35 |
| Karartma: | No | ||
| Vurgulamak: | Sürücüsüz led modülü,su geçirmez led modülü |
||

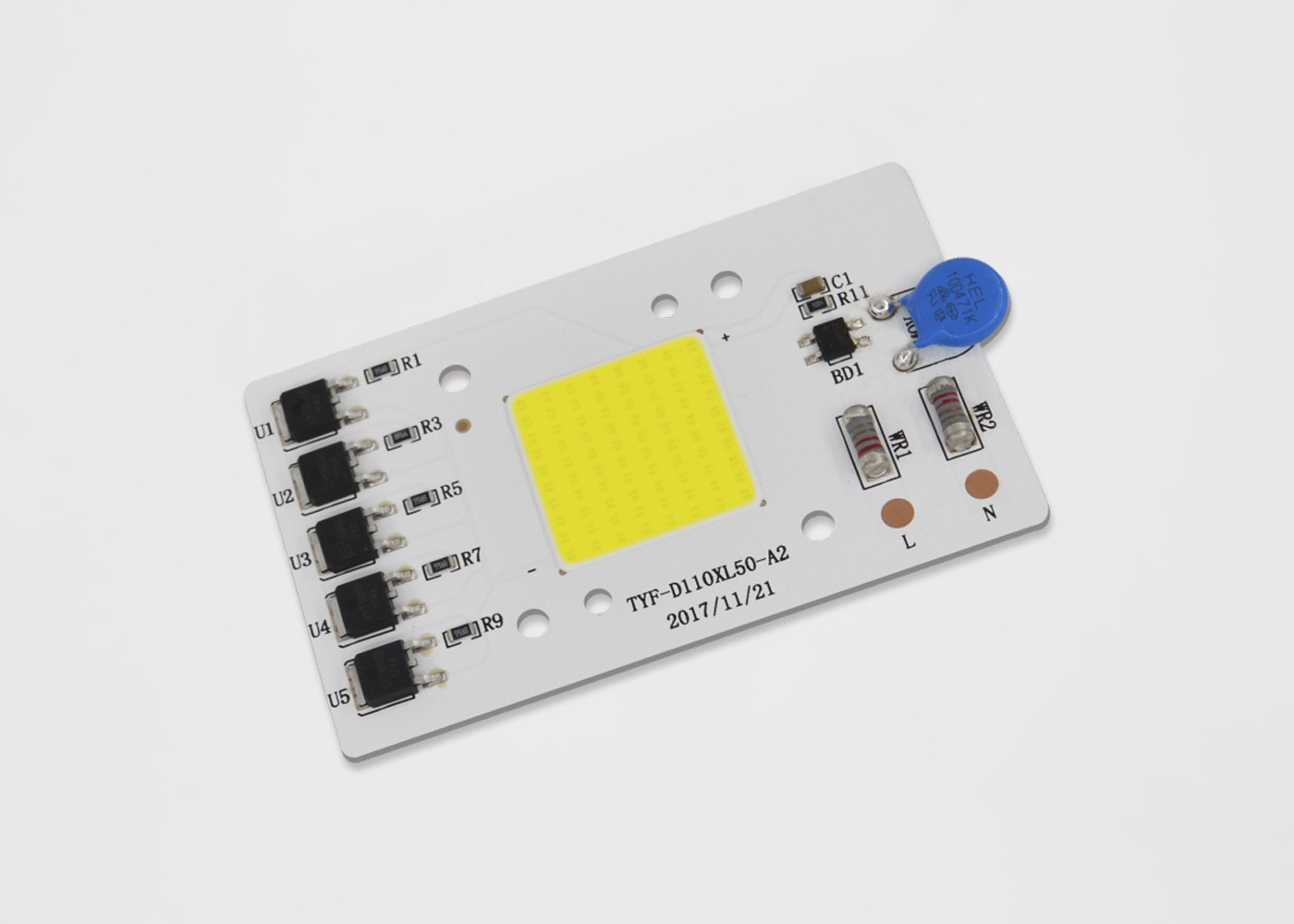

AC COB LED 20 W 30 W 50 W 110 V 220 V 230 V 3000 K 5000 K 5000 K 6000 K yüksek koştu ışık uzun ömürlü için Sürücüsüz led koçanı çip
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Ürün Kodu | müşteri kod | IC Kodu | Güç kod | Voltaj kodu | Seri Numarası | LED kod | CCT kod | SDCM | CRI Kodu | Parlaklık | Yıl | Ay | Seri Num. | ||
| Modül Kodu | Dava Kodu | Seri Numarası | Seri Numarası | ||||||||||||
1) ürün kodu: C = Müşteri Modülü D = Kendinden Modül
2) Müşteri Kodu ve Modül Kodu: eğer ① = C ise müşteri kodu için 4 haneli ise kendi modül kodu için
3) IC Kodu: IC için bir karakter
4) Güç Kodu:
| Güç kodu | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K |
5) Gerilim Kodu: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V
6) SKK Kodu
| SKK Kodu (K) | |||||||||||||
1800 - 2000 | 2000 - 2200 | 2200 - 2400 | 2500 - 2700 | 2700 - 2900 | 3000 - 3200 | 3200 - 3400 | 3500 - 3700 | 4000 - 4300 | 4500 - 4800 | 5000 - 5500 | 5800 - 6300 | 6000 - 6500 | 6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Kromatiklik Kutuları
TYF, kromatiklik kutusu yapısı için ANSI C78.377A standardına uygundur. SKK 2700K - 6500K aralığında her bir ANSI dörtgeni için, 5 Kutu ve 3 Kutu sağlar.
Şekil 4-1-1 Kromatiklik Kutusu
Tablo 4-1-2 5 Kademeli Kovalar
| CCT | adımlar | Cx | Cy | bir | b | teta |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53.70 |
| 3000K | 5 | 0,4338 | 0.403 | 0,01390 | 0,00680 | 53.22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54.00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53.72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59.62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58.57 |
Tablo 4--1-3 3 Adımlı Kutular
| CCT | adımlar | Cx | Cy | bir | b | teta |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53.70 |
| 3000K | 3 | 0,4338 | 0.403 | 0,00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54.00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53.72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59.62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58.57 |
Tipik Elektrik ve Optik Eğriler
Şekil 4-2-1 Gerilimle İlgili Göreceli Güç, T a = 25 ℃
Şekil 4-2-2 Göreceli Işık Akısı vs. Gerilim, Ta = 25 ℃
Şekil 4-2-3 Radyan Desen, T = 25 ℃
| MADDE | SYMBOL | BİRİMİ | Tipik değer |
| Giriş gerilimi | Vin | V | 230 |
| Giriş akımı | EĞER | mA | 236.2 |
| Çalışma frekansı | F | Hz | 50/60 |
| Giriş gücü | P | W | 49.49 |
| Güç faktörü | PF | % | 0.911 |
| toplam harmonik bozulma | THD | % | % 45.7 |
| Karartma türü | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Akıllı □ Diğer | ||
| Ameliyat kapasitesi | Vs | KV | 1 |
| Elektrik Gücü (AC) | Ve | KV | 1.5 |
| Çalışma / Vaka Sıcaklığı | Ta / Tc | ℃ | 25/85 |
| LED Parametreleri | COB | ||
| Işık akısı | Φv | lm | 4680,9 |
| Işık verimi | ηv | Lm / W | 94,57 |
| Renk sıcaklığı | CCT | K | 6381 |
| Renk dönüşüm indeksi | Ra / CRI | % | 70.2 / 59.0 |
| Işık dağılımı | - | - | |
| Görüş açısı | 2θ 1/2 | Deg. | - |
Not:
1) Çalışma Voltajı, müşterilerin kullandığı maksimum voltajı göstermez, ancak her ülkenin voltaj değişim oranına göre tolere edilebilir voltaj anlamına gelir. Lehim pedi sıcaklığının 85 below altında olması tavsiye edilir.
2) Geçici operasyonda renkli kutular tanımlanır.
3) Test cihazımızdaki ölçüm toleransı +/-v +/-% 10 ve Ra +/- 2'dir.
4) Güç tüketiminde ±% 5 tolerans.
5) Φv, entegre bir küre ile ölçülen toplam ışık akısı çıkışıdır.
6) IEC61000-4-5 uyarınca Aşırı Gerilim Kapasitesi.
7) Varyant Modülleri Parametreleri lütfen tablo2-2'ye bakınız.
Notlar:
1) Tüm ölçüler milimetredir. (Tolerans: ± 0.2mm)
2) Ölçek: Yok
Not:
1) TYF Opto. DOB Modülü, bağlantı sıcaklığını maksimum bağlantı sıcaklığı spesifikasyonunun altında tutmak için tavsiye edilir (Tablo 2-4).
LED kurşun sıcaklığı ve IC üst kasa sıcaklığı termokupl ile ölçülmüştür. LED ve IC sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.
Ts_max = Tj_max-Rθj-s * Pd
Örneğin:
LED kurşun sıcaklığı ve IC üst durum sıcaklığı 90 are ise, LED birleşme sıcaklığı
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
ve IC bağlantı sıcaklığı
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
DOB Silikon Reçinesi (AC-COB)
TYF Opto. Aşağıdaki gibi gösterildiği gibi, farklı boyutlara göre plastik Tepside paketlenmiş LED modülleri, XX Her PC Tepsisi, PC'ler. dış hava basıncını engellemek için, her bir XX ürün paketindeki ürün boyutuna göre, ambalajlı ürün karton kutuda depolanacak ve mühürlenecektir. devamındaki.
1) Tepsi yığını ve bantlama, XX LED modülü
tepsiler ve ilave 1 adet sahte tepsi
Kutu. Tepsinin üstüne silika jeli (her biri 1 adet) ekleyin
3) Sızdırmazlık contası
