| Menşe yeri: | Shenzhen |
|---|---|
| Marka adı: | TYF |
| Sertifika: | CE,RoHs |
| Model numarası: | HF4025 |
| Min sipariş miktarı: | 1,000pcs |
| Fiyat: | 1-10RMB |
| Teslim süresi: | 5-7 GÜN |
| Ödeme koşulları: | D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 1.000.000 PCS / gün |

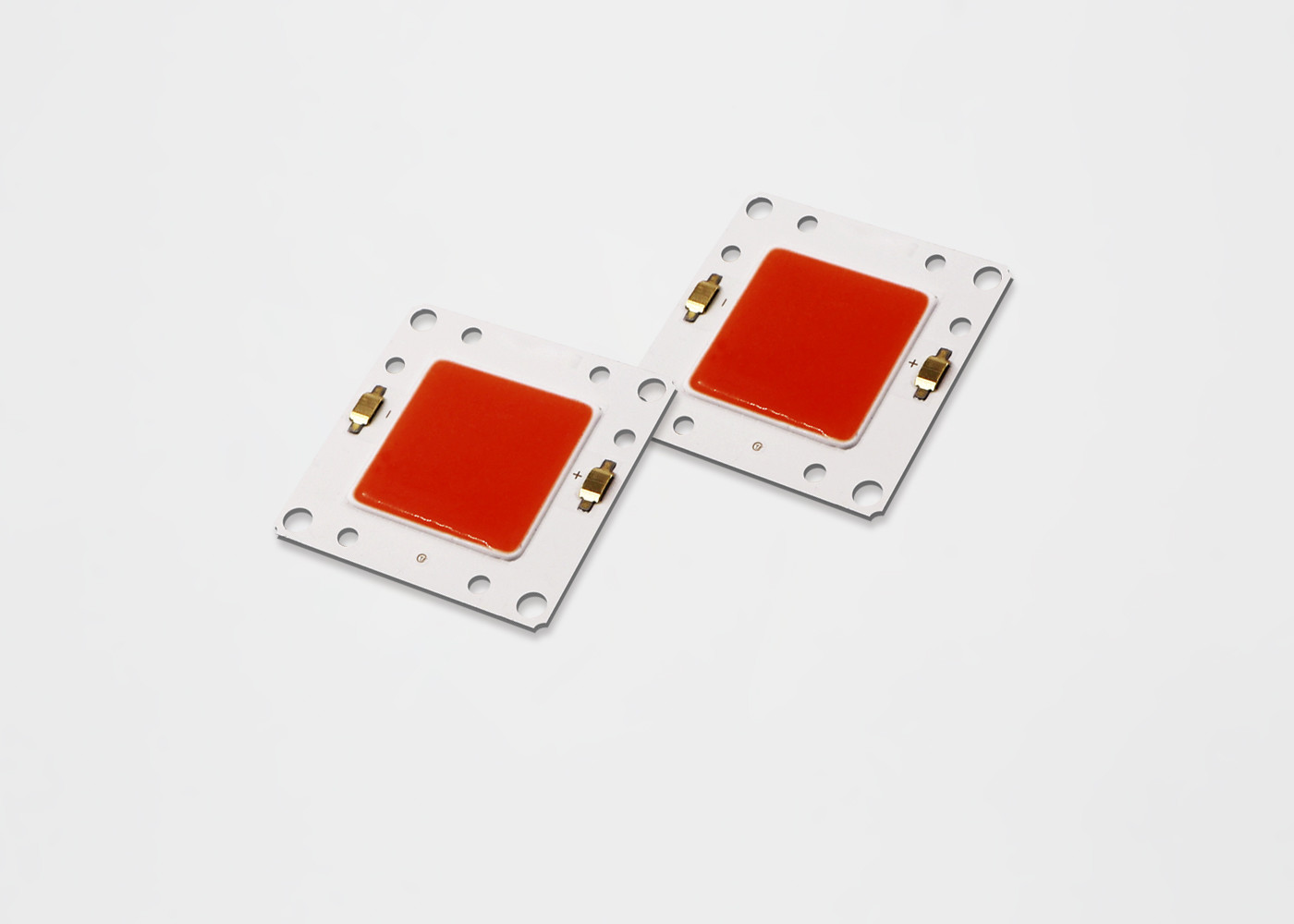

| Marka: | TYF | Öğe türü: | Grow ışıklar |
|---|---|---|---|
| CRI (Ra >): | 80 | Renk: | pembe |
| Ömrü: | 50000 saat | LED çipi marka: | Bridgelux |
| Garanti: | 3 Yıl | Sertifika: | CE, RoHS, CE/RoSH/EN62471 |
| Vurgulamak: | led güç çip,su geçirmez led çip |
||
1, Özellikleri
•• 6000K, 70CRI (PB) için tipik> 130 lm / W'nin etkinliği
• 6000 K, 70CRI (P6) için tipik olan 140 lm / W'nin etkinliği
• Bakır taban, termal iletkenlik 122-176W / (m · K) • 80kg basınca karşı yayma çapı
• Minimum 70, 80 CRI seçeneği
• ENERGY STAR® / ANSI uyumlu renk tonlaması
3 ve 5 SDCM standardı ile yapı
• Akkor lambadan, halojenden daha fazla enerji verimliliği
ve flüoresan lambalar
• Ön tarafta ürün serisi ve şirket logosu • RoHS uyumlu
2 Avantajları
• Dış mekan uygulamaları için yüksek stabilite
• Önemli ölçüde azaltılmış ısıl direnç ve
artan çalışma sıcaklığı
• Düzgün, tutarlı beyaz ışık • Düşük işletme maliyeti • Gün ışığı ve hareket dedektörleriyle kullanımı kolay
daha fazla enerji tasarrufu sağlayın
• Düşük bakım maliyeti • Çevre dostu, elden çıkarma sorunu yok
2, Ürün Adlandırma
TYF Outdoor (OD) Serisi LED dizilerinin parça numarası tanımı aşağıda açıklanmıştır:
3, Maksimum Değer
| Parça numarası | Tipik Güç (W) | Nominal SKK (K) | Minimum Darbeli Akı (lm) | Tipik Darbeli Akı (lm) | Tipik Gerilim (V) | Nominal Akım (mA) | Tipik Etkinlik (lm / W) |
| ML13070302P530E * 7 | 3.1 | 3000 K | 377 | 419 | 9.6 | 320 | 135 |
| ML13070302P535E * 7 | 3.1 | 3500 K | 382 | 425 | 9.6 | 320 | 137 |
| ML13070302P540E * 7 | 3.1 | 4000 K | 385 | 428 | 9.6 | 320 | 138 |
| ML13070302P550E * 7 | 3.1 | 5000 K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P557E * 7 | 3.1 | 5700 K | 391 | 434 | 9.6 | 320 | 140 |
| ML13070302P565E * 7 | 3.1 | 6500 K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P522E * 8 | 3.1 | 2200 K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P527E * 8 | 3.1 | 2700 K | 326 | 363 | 9.6 | 320 | 117 |
| ML13070302P530E * 8 | 3.1 | 3000 K | 338 | 375 | 9.6 | 320 | 121 |
| ML13070302P535E * 8 | 3.1 | 3500 K | 346 | 384 | 9.6 | 320 | 124 |
| ML13070302P540E * 8 | 3.1 | 4000 K | 352 | 391 | 9.6 | 320 | 126 |
| ML13070302P550E * 8 | 3.1 | 5000 K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P557E * 8 | 3.1 | 5700 K | 363 | 403 | 9.6 | 320 | 130 |
| ML13070302P565E * 8 | 3.1 | 6500 K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P522E * 9 | 3.1 | 2200 K | 262 | 291 | 9.6 | 320 | 94 |
| ML13070302P527E * 9 | 3.1 | 2700 K | 285 | 316 | 9.6 | 320 | 102 |
| ML13070302P530E * 9 | 3.1 | 3000 K | 296 | 329 | 9.6 | 320 | 106 |
| ML13070302P535E * 9 | 3.1 | 3500 K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P540E * 9 | 3.1 | 4000 K | 310 | 344 | 9.6 | 320 | 111 |
| ML13070302P550E * 9 | 3.1 | 5000 K | 315 | 350 | 9.6 | 320 | 113 |
| ML13070302P557E * 9 | 3.1 | 5700 K | 321 | 357 | 9.6 | 320 | 115 |
4 Uygulamalar:
5. Optik özellikler
5.1 Renk Bilgilendirme Bilgisi
Şekil 1: xy Renk Alanındaki Test Kutuları Grafiği (Darbeli Test Koşulları, Tj = 25 ° C)
CIE1931-X
Tablo 38: TYF CoB Core Range için 5-adım MacAdam elips renk kutusu tanımları
Nominal CCT | Merkez noktası | BÜYÜK AXIS (a, b) | Elips Dönme Meleği, θ | |||
| X | Y | 2 Adımlı | 3 Adımlı | 5 Adımlı | ||
| 2200K | 0,5018 | 0,4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 27 00 K | 0,4575 | 0,4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53,4 |
| 5000K | 0,3447 | 0,3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0,3290 | 0,3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58,8 |
| 6500K | 0,3123 | 0,3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6, Mutlak Maksimum Derecelendirmeler
6.1 Tablo 39: Maksimum Değerler
Tablo 12 için notlar:
7, Mekanik Boyut
Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ± 0,2 mm'dir. 2. Katotta Tc ölçüm noktası
8, DİKKAT
ÖNERİLEN SÖZLEŞME DURUMU
Manuel lehimleme için. Lütfen kurşunsuz lehimleme kullanın ve lehimleme bir lehimleme ucu kullanılarak yapılmalıdır.
sıcaklık 350 ° C'den düşük ve bir arazi için 3.5 saniye içinde bitecektir. Dış kuvvet uygulanmayacaktır
lehimleme yapılırken reçine kısmına. Bir sonraki lehim işlemi, ürün bittikten sonra yapılmalıdır.
ortam sıcaklığına geri dönün. DİKKAT: SICAKLIK KONTROLÜ
9, Ambalaj ve Etiketleme
Ürün Paketleme ve Etiketleme
