| Menşe yeri: | Çin |
|---|---|
| Marka adı: | TYF |
| Sertifika: | CE CB ROHS |
| Model numarası: | D5284 |
| Min sipariş miktarı: | Anlaşma |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Kraft kağıt kutusu |
| Teslim süresi: | 20 iş günü |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union |
| Yetenek temini: | aylık 10.000 adet |
| Modeli: | TYF D5284 | Parça numarası: | D5284C2023E0DA30582 |
|---|---|---|---|
| Dim: | 52 * 84mm | Gerilim: | 220/230V |
| Vat: | 50W | SKK: | 6000K |
| PF: | > 0,9 | THD: | % 35 |
| Karartma: | No | ||
| Vurgulamak: | sürücüsüz led modülü,yüksek güç led modülü |
||

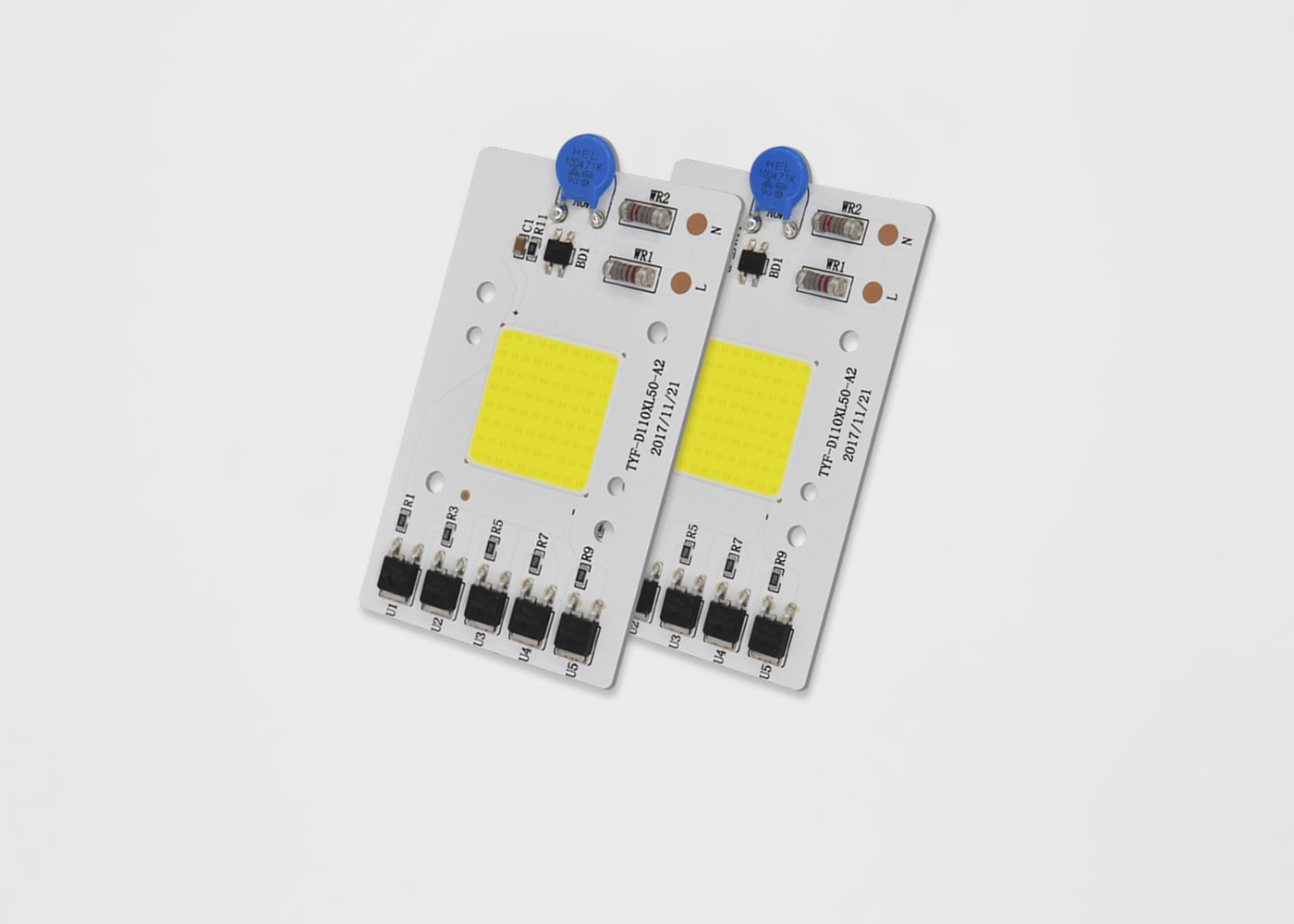

İnanılmaz Fiyat 30 W 50 W LED COB 220 V AC Flip Chip Sürücü on board 3000 K 6000 K
1. Ayrıntılar:
Ürün adı: led dış lambalar için AC COB modülü
Ürün tipi: AC modülü
Gerilim: 110V / 220v
Menşe Yeri: Çin
Model: TYF D5284
Moq: 100 adet
1.1 Ürün Özellikleri
2. Uygulamalar:
3. Elektriksel ve Optik Özellikler (Ta = 25 ℃ ) Tablo 2-1
| MADDE | SYMBOL | BİRİMİ | TİPİK Değer |
| Giriş gerilimi | Vin | V | 230 |
| Giriş akımı | EĞER | mA | 236.2 |
| Çalışma frekansı | F | Hz | 50/60 |
| Giriş gücü | P | W | 49.49 |
| Güç faktörü | PF | % | 0.911 |
| toplam harmonik bozulma | THD | % | % 45.7 |
| Karartma türü | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Akıllı □ Diğer | ||
| Ameliyat kapasitesi | Vs | KV | 1 |
| Elektrik Gücü (AC) | Ve | KV | 1.5 |
| Çalışma / Vaka Sıcaklığı | Ta / Tc | ℃ | 25/85 |
| LED Parametreleri | COB | ||
| Işık akısı | Φv | lm | 4680,9 |
| Işık verimi | ηv | Lm / W | 94,57 |
| Renk sıcaklığı | CCT | K | 6381 |
| Renk dönüşüm indeksi | Ra / CRI | % | 70.2 / 59.0 |
| Işık dağılımı | - | - | |
| Görüş açısı | 2θ 1/2 | Deg. | - |
3.1 Mutlak Maksimum Değerler (Ta = 25 ℃ ) Tablo 2-4
| MADDE | SYMBOL | BİRİMİ | değer |
| Güç dağılımı | Pd | W | 52,5 |
| AC Akım (RMS) | EĞER | mA | 248,5 |
| AC Gerilimi (RMS) | Vin | V | 220 ~ 240 |
| LED Bağlantı Sıcaklığı | Tj-LED | ℃ | 120 |
| IC Bağlantı Sıcaklığı | Tj-IC | ℃ | 150 |
| IC sıcaklık IC'sinin başı | Tp | ℃ | 100 |
| LED Termal Direnç (Bağlantı / Lehim noktası) | Rthj-s | ℃ / W | 20 |
| IC Termal Direnç (Bağlantı / Lehim noktası) | Rthj-s | ℃ / W | 40 |
| Çalışma sıcaklığı | için | ℃ | -20 ~ 85 |
| Depolama sıcaklığı | ts | ℃ | -40 ~ 100 |
| ESD Hassasiyeti (HBM) | Vesd | KV | ± 2 |
| Lehimleme Sıcaklığı (Reflow) | Tsld | ℃ | - |
| Lehimleme Sıcaklığı (El) | Tsld | ℃ | 350 3S |
4. Optik özellikler
4.1 Renklilik Kutuları
TYF, kromatiklik kutusu yapısı için ANSI C78.377A standardına uygundur. SKK 2700K - 6500K aralığında her bir ANSI dörtgeni için, 5 Kutu ve 3 Kutu sağlar.
Şekil 4-1-1 Kromatiklik Kutusu
Tablo 4-1-2 5 Kademeli Kovalar
| CCT | adımlar | Cx | Cy | bir | b | teta |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53.70 |
| 3000K | 5 | 0,4338 | 0.403 | 0,01390 | 0,00680 | 53.22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54.00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53.72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59.62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58.57 |
Tablo 4--1-3 3 Adımlı Kutular
| CCT | adımlar | Cx | Cy | bir | b | teta |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53.70 |
| 3000K | 3 | 0,4338 | 0.403 | 0,00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54.00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53.72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59.62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58.57 |
4.2 Tipik Elektrik ve Optik Eğriler
Şekil 4-2-1 Gerilimle İlgili Göreceli Güç, T a = 25 ℃
Şekil 4-2-2 Göreceli Işık Akısı vs. Gerilim, Ta = 25 ℃
Şekil 4-2-3 Radyan Desen, T = 25 ℃
5 . Anahtar Özellikler / Özel Özellikler:
1. Doğrudan AC hattına sürün Gerilim: 120 / 230V, AC / DC sürücü yok
2. OTR, OVP, OCP, Dalgalanma Kapasitesi, 1000V ile
3. Yüksek PF, CE / UL sertifikaları
4. İyi renk tutarlılığı, Yüksek CRI
5. Ortam Sıcaklığı: -20-50 ℃, kasa sıcaklığı: <70 ℃
6. Küçük Boy, Esnek tasarım, PCB boyutu, SKK, Güç, müşterinin isteklerine göre özelleştirilebilir.
7. Yaşam süresi> 30.000 saat
6. Paketleme
TYF Opto. Aşağıdaki gibi gösterildiği gibi, farklı boyutlara göre plastik Tepside paketlenmiş LED modülleri, XX Her PC Tepsisi, PC'ler. dış hava basıncını engellemek için, her bir XX ürün paketindeki ürün boyutuna göre, ambalajlı ürün karton kutuda depolanacak ve mühürlenecektir devamındaki.
1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme
2) Tepsi yığını ve bantlama, XX LED modülü
tepsiler ve ilave 1 adet sahte tepsi
Kutu. Tepsinin üstüne silika jeli (her biri 1 adet) ekleyin.
3) Sızdırmazlık contası
