| Menşe yeri: | Shenzhen |
|---|---|
| Marka adı: | TYF |
| Sertifika: | CE,RoHs |
| Model numarası: | Ayarlanabilir Beyaz Seri |
| Min sipariş miktarı: | Anlaşma |
| Fiyat: | Negotiable |
| Teslim süresi: | 3-5 GÜN |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 1.000.000 PCS / gün |
| Yayan rengi: | Sıcak Beyaz, Doğal Beyaz, Soğuk Beyaz | Türü: | cob açtı |
|---|---|---|---|
| Sertifika: | RoHS | Uygulama: | Koçanı led lamba büyümek |
| Çip Malzeme: | Alüminyum | Gerilim: | 220V/110v |
| Vurgulamak: | kısılabilir koçanı led,beyaz koçanı led |
||

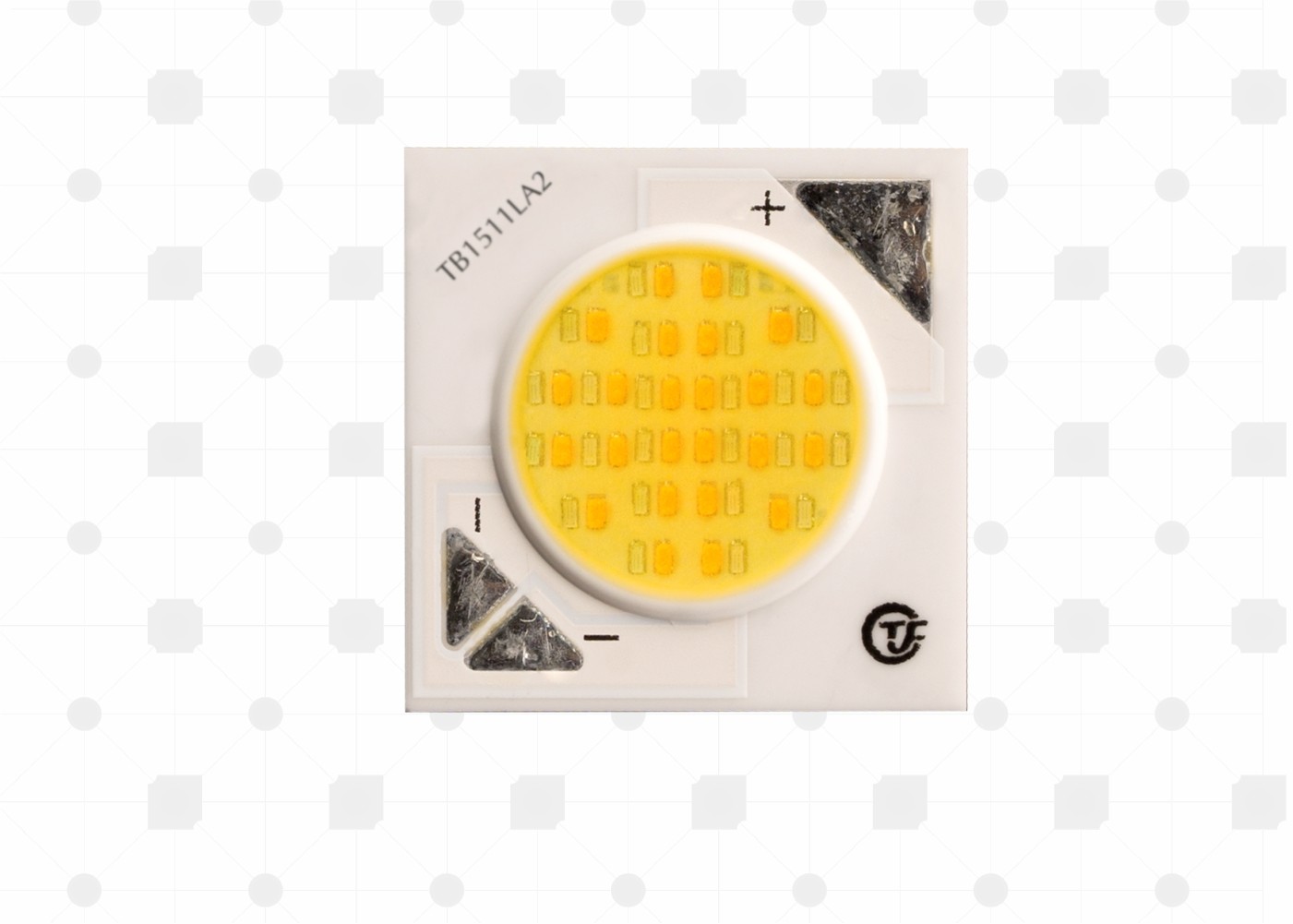

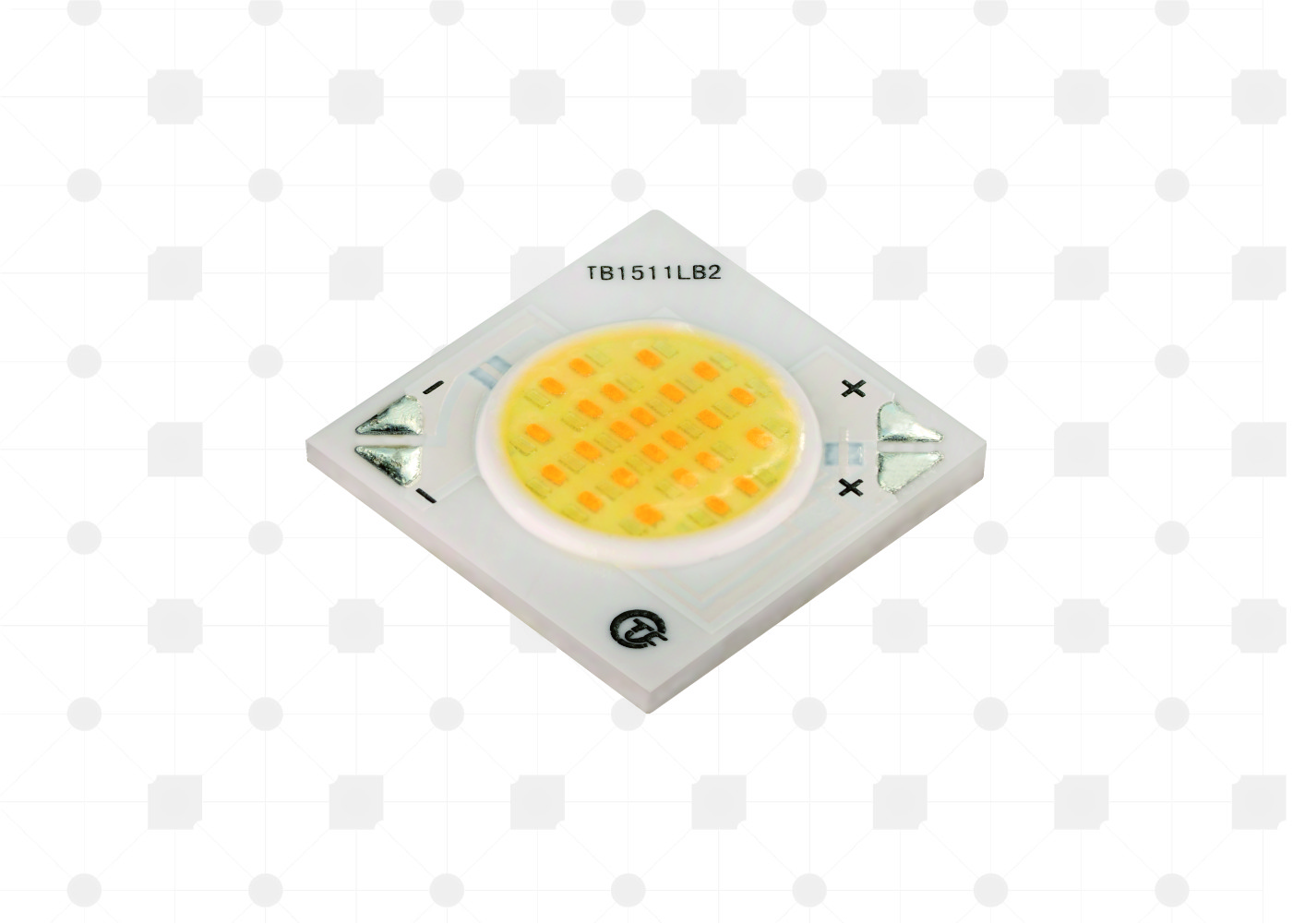

Yüksek güç koçanı led, çoklu çip led, ayarlanabilir beyaz koçanı
1, Özellikleri
• 3000K, 80CRI için tipik olan 128 lm / W'nin etkinliği
• Kompakt yüksek akı yoğunluğu ışık kaynağı
• Tek tip, yüksek kaliteli aydınlatma
• Minimum 70, 80 ve 90 CRI seçenekleri
• StreaCLined termal yol
• 2, 3 ve 5 SDCM standardına sahip ENERGY STAR® / ANSI uyumlu renk bindirme yapısı
• Akkor lamba, halojen lamba ve flüoresan lambalardan daha fazla enerji tasarrufu
• Yüksek Gerilim veya Düşük Gerilim DC Çalışması
• Ön tarafta ürün serisi ve şirket logosu
• RoHS uyumlu
2, Ürün Adlandırma
TYF ML Serisi LED dizileri için parça numarası tanımı aşağıda açıklanmıştır:
3, Maksimum Değer
| substrat | Parça numarası | Tipik | Nominal | CRI | minimum | Tipik Darbeli Akı (lm) | Tipik Gerilim (V) | Nominal şimdiki (mA) | minimum etki (lm / W) | Tipik etki (lm / W) |
| Seramik | TB15110802D5 | 8 | 3000 | 90 | 590 | 632 | 25 | 320 | 75 | 80 |
| 6000 | 90 | 760 | 815 | 100 | 105 | |||||
| TB15111202D5 30 & 60E * 9 | 12 | 3000 | 90 | 860 | 912 | 36 | 320 | 75 | 80 | |
| 6000 | 90 | 1100 | 1156 | 100 | 105 | |||||
| TB18141204D5 30 ve 60E * 9 | 24 | 3000 | 90 | 1770 | 1824 | 36 | 640 | 75 | 80 | |
| 6000 | 90 | 2200 | 2247 | 100 | 105 | |||||
| TB24211206D5 | 36 | 3000 | 90 | 2690 | 2736 | 36 | 960 | 75 | 80 | |
| 6000 | 90 | 3330 | 3370 | 100 | 105 |
4, Uygulamalar:
5. Optik özellikler
5.1 Renk Bilgilendirme Bilgisi
Şekil 1: xy Renk Alanındaki Test Kutuları Grafiği (Darbeli Test Koşulları, Tj = 25 ° C)
CIE1931-X
Tablo 38: TYF CoB Core Range için 5-adım MacAdam elips renk kutusu tanımları
Nominal CCT | Merkez noktası | BÜYÜK AXIS (a, b) | Elips Dönme Meleği, θ | |||
| X | Y | 2 Adımlı | 3 Adımlı | 5 Adımlı | ||
| 2200K | 0,5018 | 0,4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 27 00 K | 0,4575 | 0,4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53,4 |
| 5000K | 0,3447 | 0,3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0,3290 | 0,3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58,8 |
| 6500K | 0,3123 | 0,3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6, Mutlak Maksimum Derecelendirmeler
6.1 Tablo 39: Maksimum Değerler
Tablo 39 için notlar:
7, Mekanik Boyut
Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ± 0,2 mm'dir. 2. Katotta Tc ölçüm noktası
8, DİKKAT
ÖNERİLEN SÖZLEŞME DURUMU
Manuel lehimleme için. Lütfen kurşunsuz lehimleme kullanın ve lehimleme bir lehimleme ucu kullanılarak yapılmalıdır.
sıcaklık 350 ° C'den düşük ve bir arazi için 3.5 saniye içinde bitecektir. Dış kuvvet uygulanmayacaktır
lehimleme yapılırken reçine kısmına. Bir sonraki lehim işlemi, ürün bittikten sonra yapılmalıdır.
ortam sıcaklığına geri dönün. DİKKAT: SICAKLIK KONTROLÜ
9, Ambalaj ve Etiketleme
Ürün Paketleme ve Etiketleme
