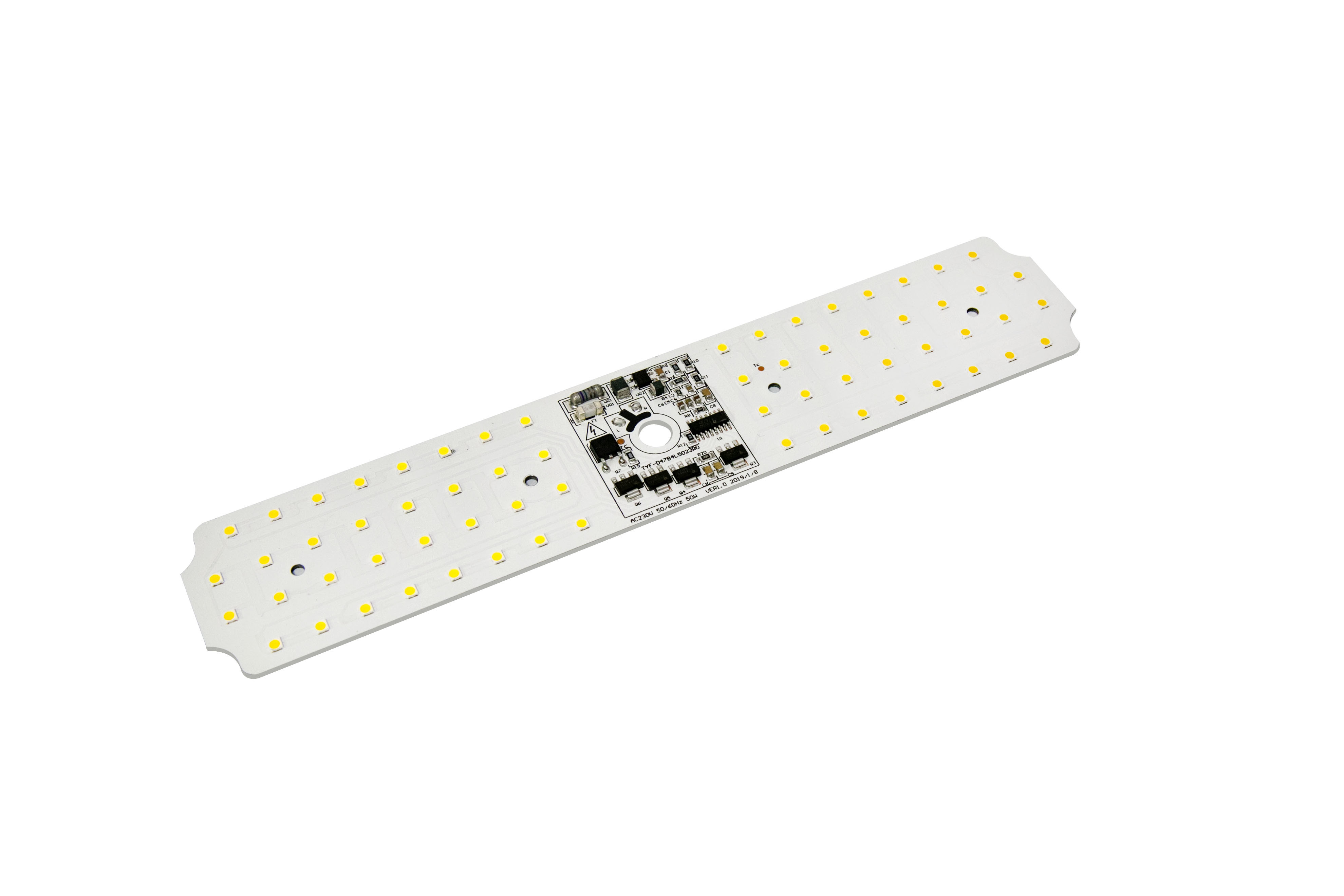

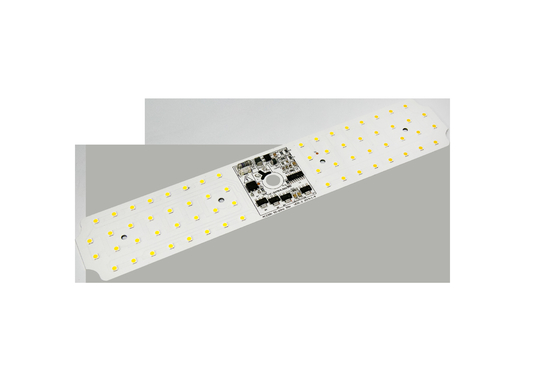

AC 50W LED Sokak Aydınlatma Modülü Basit BOM EMC3030 140LM/W CRI 80 230V

Temel bilgi
Menşe yeri: Çin
Marka adı: TYF
Sertifika: CE CB
Model numarası: D47B4L5023R0
Min sipariş miktarı: 100
Fiyat: 6USD/PIECE
Ambalaj bilgileri: blister kutu
Teslim süresi: Hafta içi 20
Ödeme koşulları: L / C, D / A, D / P, T / T, Western Union
Yetenek temini: 100.000 adet / ay
Detay Bilgi
Ledler: EMC3030 çip markası: Bridgelux
PCB Boyutu: 239*47*16 vat miktarı: 50W
Giriş gerilimi: 230V Renk sıcaklığı: 4000K 5000k
CRI: 80 Işık verimi: 140lm/w
Uygulama: Sokak lambası sertifika: CE
Vurgulamak:

Basit BOM LED Sokak Işık Modülü

,

AC 50W LED Sokak Işık Modülü

,

140LM/W Sürücüsüz Led Modül


Ürün Açıklaması

TYF AC 50W sokak aydınlatma modülü Bridgelux Chip içinde EMC3030 5000K 6000K 140LM/W CRI 80 230V



1. Ürün Tanıtımı



TYF Op.AC Hat voltajıyla çalıştırılmak üzere tasarlanmış çeşitli AC modülleri tanıttı.Geleneksel LED, TYF Opto ile karşılaştırıldığında.AC modüllerinin harici AC Anahtar Gücü veya sürücü bağlamasına gerek yoktur.Böylece devre maliyetini ve armatürlerin boyutunu azaltmaya yardımcı olabilir.Ve kullanıcılar, armatürleri tasarlarken daha fazla esnekliğe sahiptir.Ayrıca armatür imalat ve montaj işlerini daha verimli ve basit hale getirir.

Çoğu genel aydınlatma armatüründe bulunan AC Anahtar Gücü veya sürücü, ürünlerin genel ömrünü sınırlayabilir.Ancak TYF Opto ile.AC modüllerin genel aydınlatma armatürlerinin ömrü LED'in kendisinden daha yakından tahmin edilebilir.Modül, son uygulamalarda daha yüksek enerji tasarrufuna katkıda bulunabilecek yüksek bir güç faktörüne sahiptir.

TYF Op.özenle tasarlanmış ve yapılmış, kesinlikle test edilmiş yüksek kaliteli AC modülleri ile yeni yaratıcı armatürlerinizi tasarlarken iyi bir ortak veya en iyi seçim olacaktır.



1.1 Ürün Özellikleri



Doğrudan AC Hat Gerilimine Bağlanır

Yüksek Güç Verimliliği ve Faktörü

Uzun ömür

Basit Malzeme Listesi

Roş Uyumlu

Hat Gerilimi Regülasyonu

Kolay montaj

Kurşunsuz ÜrünT



1.2 Ürün Uygulamaları

LED Sokak Lambası / Tünel Işığı



2. Elektriksel ve Optik Özellikler(Ta=25) Tablo 2-1



KALEM SEMBOL BİRİM TİPİK Değer
Giriş gerilimi şarap V 230
Giriş Akımı EĞER mA 228.6
Çalışma Frekansı F Hz. 50/60
Giriş gücü P W 52.36
Güç faktörü PF 0.995
toplam harmonik bozulma THD 8.6
karartma Tipi ■NA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Diğer
Ameliyat kapasitesi Vs KV 2.5
Elektrik Gücü (AC) ve KV 1.5
Çalışma/Kasa Sıcaklığı Ta/Tc 25/85
LED parametreleri 3030
Işık akısı Φv lm 6891.1
Işık verimi ηv Lm/w 131.6
Renk sıcaklığı ŞNT K 5792
Renk Oluşturma İndeksi RA/CRI 80,2/71.9
Işık Dağıtımı - -
Görüş açısı 2θ 1/2 Derece -



Not:

1) Çalışma Voltajı, müşterilerin kullandığı maksimum voltajı göstermez, ancak her ülkenin voltaj değişim oranına göre tolere edilebilir voltaj anlamına gelir.Lehim pedi sıcaklığının 85℃'nin altında olması önerilir.

2) Renk kutuları, geçici işlemde tanımlanır.

3) Test cihazımızda ölçüm toleransı Φv+/-10% ve Ra+/-2'dir.

4) Güç kaybında ±%5 tolerans.

5) Φv, entegre bir küre ile ölçülen toplam ışık akısı çıkışıdır.

6) IEC61000-4-5'e göre Dalgalanma Kapasitesi.



2.1 Diğer Parametreler(Ta=25) Tablo 2-3

KALEM Açıklama
PCB Malzemesi Aalüminyum Süst tabaka
PCB boyutları 239mm×47mm×1.6mm
sertifika ■ NA □ CCC □ CE □ UL □ FCC □ENERGY STAR □ Diğer
MBTF/Ömür Süresi @ Tc=85℃ >30000 Saatler



2.2 Mutlak Maksimum Derecelendirmeler(Ta=25) Tablo 2-4

KALEM SEMBOL BİRİM Değer
Güç dağılımı PD W 52.5
AC Akımı (RMS) EĞER mA 240,5
AC Gerilimi (RMS) şarap V 200~240
LED Bağlantı Sıcaklığı Tj-LED 110
IC Bağlantı Sıcaklığı Tj-IC 150
IC sıcaklığı IC'nin üstü tp 100
LED Termal Direnç (Birleşim / Lehimleme noktası) Rthj-s ℃/W 20
IC Termal Direnç (Birleşim / Lehimleme noktası) Rthj-s ℃/W 40
Çalışma sıcaklığı İle -20~+85
Depolama sıcaklığı Ts -40~+100
ESD Hassasiyeti (HBM) Vesd KV ±2
Lehimleme Sıcaklığı (Yeniden Akış) Tsld -
Lehimleme Sıcaklığı (El) Tsld 350 3S



3. Boyutlar

AC 50W LED Sokak Aydınlatma Modülü Basit BOM EMC3030 140LM/W CRI 80 230V 0



4.Parça Numarası Tanımlama



DOB PARÇA NUMARASI
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Ürün Kodu

Müşteri

kod

IC kod

Güç

kod



Voltaj Kodu



Seri Numarası

NEDEN OLMUŞ

kod



ŞNT

kod



SDCM CRI kod parlaklık Yıl Ay

Seri

Sayı

  Modül Kodu       Vaka Kodu Seri Numarası           Seri Numarası



5. Atölye

AC 50W LED Sokak Aydınlatma Modülü Basit BOM EMC3030 140LM/W CRI 80 230V 1





5.Paketleme ve sevkiyat



TYF Opto.LED modül ürünleri, plastik Tepside, farklı ebatlara göre, XX adet her plastik Tepside, aşağıda gösterildiği gibi.plastik kutusu olmayan ürünler kabarcık torbalarda paketlenir, dış basıncı önlemek için farklı kabarcık torba seçin, XX ürünlerin her paketinde ürün boyutuna göre, paketlenmiş ürün gösterildiği gibi karton şeklinde ve mühürlü olarak saklanacaktır. devamındaki.



AC 50W LED Sokak Aydınlatma Modülü Basit BOM EMC3030 140LM/W CRI 80 230V 2

AC 50W LED Sokak Aydınlatma Modülü Basit BOM EMC3030 140LM/W CRI 80 230V 3
