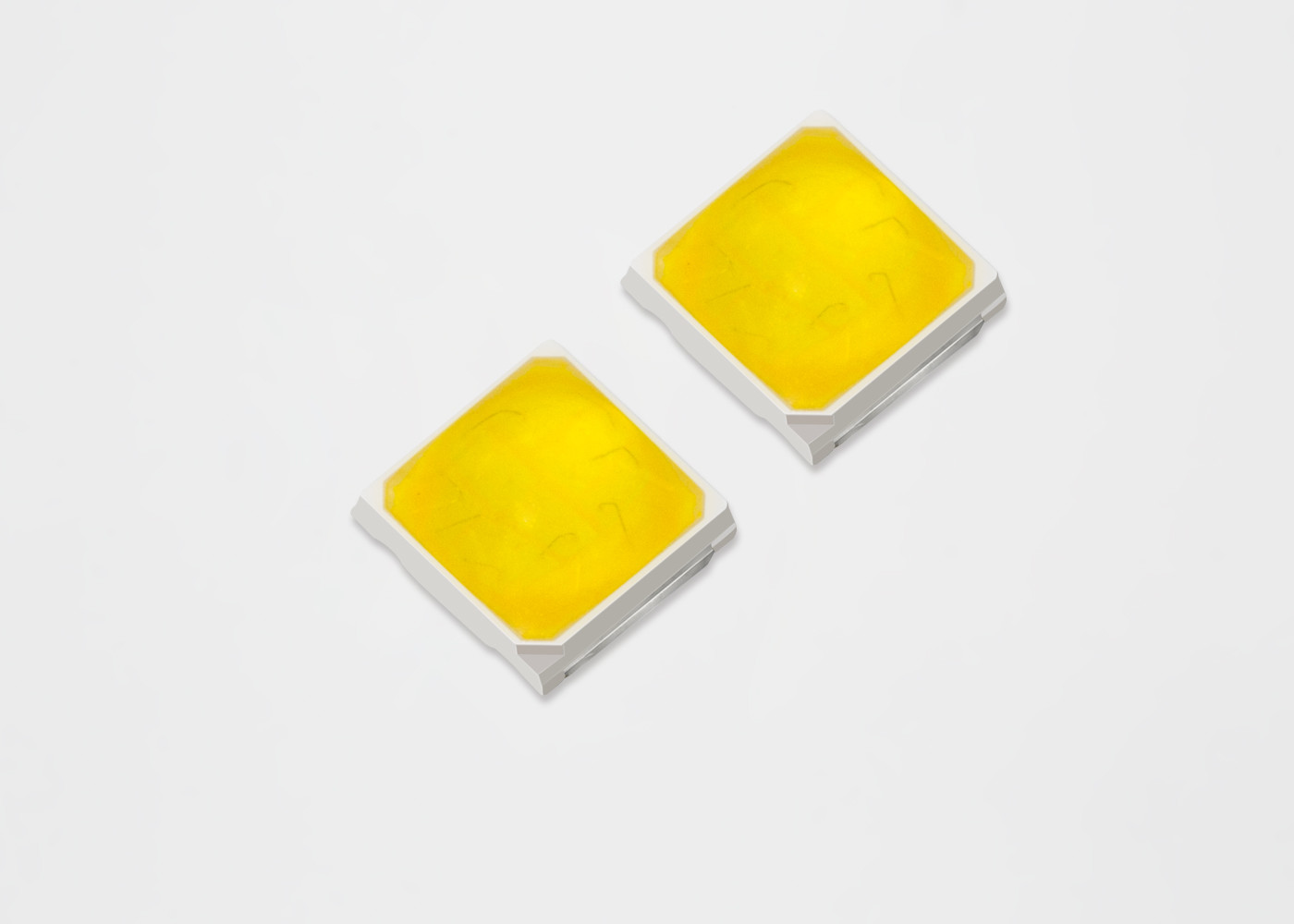

150mA SMD LED Çip 230lm/W Yüksek Lümen TH-5050 PCT Endüstriyel Aydınlatma

Temel bilgi
Menşe yeri: Çin
Marka adı: TYF
Sertifika: LM80, CE, RoHs
Model numarası: TH serisi 5050
Min sipariş miktarı: 50.000pcs
Fiyat: negotiable
Ambalaj bilgileri: Makara paketi
Teslim süresi: 5-7 gün
Ödeme koşulları: T / T, L / C, PayPal
Yetenek temini: Günde 1000.000 adet
Detay Bilgi
Uygulamalar: İç Mekan Genel Aydınlatma Özellik: Yüksek Lümen
Lümen: 230lm/W İsim: SMD LED Çip
Vurgulamak:

150mA SMD LED Çip

,

230lm/W SMD LED Çip

,

PCT Yüksek Lümen LED Çip


Ürün Açıklaması

 Uygulamalar

● İç Mekan Genel Aydınlatma

● Endüstriyel aydınlatma

● Profesyonel yukarıdan aydınlatmalar

● Güçlendirmeler ve demirbaşlar



1.Ürün Bilgisi





 Özellikleri

● PCT paketi

● Paket Boyutu:3.0mm×3.0mm×0.65mm

● Görüş Açısı:120°

● ROHS Onaylı



2. Ürün numarası





modeli.P/N NO.:S-F3 10 THX XXXX X





3.Boyutlar













 Postscript:

·Tüm boyutlar alanı, aksi belirtilmedikçe mm toleransı olarak ±0,2 mm'dir.



4 Mutlak Maksimum Puanlar



Kalem sembol Değer Birim
Sınırlayıcı güç P 1.0 W



İleri akım

EĞER 150 mA



Çalışma sıcaklığı

Topr -40ºC ila +105ºC °C



Birleşme sıcaklığı

Tj 120 °C

Depolama sıcaklığı

tstg -40ºC ila +85ºC °C



ESD Hassasiyeti

ESD 2.000V HBM V



ters akım

sanal gerçeklik 10 V



Ters akım

kızılötesi 10 uA



Lehimleme Sıcaklığı

Tsld 260ºC/3-5sn. ℃/S
Nem Duyarlılık Derecesi MSR MSL3 ℃/RH/S









Açıklamak:

·Maksimum güç ve pozitif akım, uygun soğutucu kullanılarak led ışık kaynağının alt sıcaklığının maksimum ayar değeri anlamına gelir.

·Bağlantı hatası ve limit dışı voltaj LED çipine zarar verebilir.

·Farklı sıcaklıklar (sıcaklık test noktası Tj), söz konusu LED ışık, metindeki değer kaybı eğrisini takip etmelidir.












Dikkat:

·Test ortamı sıcaklığı25 ℃ ve farklı akım ve ortam sıcaklığında test edilirse CCT ve voltaj değişecektir.

·Farklı test makineleri arasındaki tolerans: Voltaj:±0.1V, CRI±2, Renk koordinatı ±0.005.



6.Referans haritası renk alanı

150mA SMD LED Çip 230lm/W Yüksek Lümen TH-5050 PCT Endüstriyel Aydınlatma 0







7. Gerilim Derecelendirmesi



·PCT3030 beyaz led testi ileri voltaj ve sınıflandırma, ileri voltaj dosyası aşağıdaki gibi tanımlanır





İleri gerilim Grubu Minimum İleri Gerilim (v) @150mA Maksimum İleri Gerilim (v) @ 150mA
56B 5.6 5.8
56B 5.8 6.0
60B 6.0 6.2











Postscript:

·Voltaj alt standardı: 0.2V / dosya, Işık Verimliliği Sınıflandırması: 10LM/W/ dosya, optik verimliliğe izin verilen hata ±%5.

·Gam, beşinci sıradaki Mcadam elipsi içinde kontrol edilebilir.

·Özel CCT ve merkez noktası yukarıdaki renk gamı ​​aralığında değil, tanımlamayın.

·Tüm aydınlatma armatürü gereksinimleri renk toleransı ≤ 3SDCM, alt BIN yoluyla renk farkının ihtiyaçlarına göre, gereksinimleri karşılamak için SMT-çapraz yolu ile ilgili teknik personele özel danışın.



9 Güvenilirlik Testi Öğeleri ve Koşulları



1.Test öğeleri ve test koşulları



Seri numarası. Test Öğesi referans standardı Test koşulu Numune Miktarı Arıza Miktarı
1 Termal şok JESD22-A104E (-40℃15dk)-----+120℃(15dk), ↑↓10dk,200cycles 22 adet 0
2 Yüksek sıcaklık
Depolamak
JESD22-A103D +100℃,1000h 22 adet 0
3
Düşük sıcaklık
Depolamak
JESD22-A119 -40℃,1000h 22 adet 0
4 Yüksek Sıcaklık, Yüksek Nem, Yaşlanma Testi JESD22-A101C T=+85℃,RH=%85 EĞER=150MA
1000 saat
22 adet 0
5
Yüksek sıcaklıkta çalışma
IES LM80-2015 T=+105℃, EĞER=150MA
1000 saat
22 adet 0
6
Düşük sıcaklıkta çalışma
JESD22-A108D T=-40℃, EĞER=150MA
1000 saat
22 adet 0
7 Nem/Yeniden Akış Hassasiyet Testi J-STD-020E Ön koşul: 60℃.60%RH.168H Tsld=260℃.10sn.3 Yeniden Akış 22 adet 0



2. Hasar Değerlendirme Kriterleri





Test Öğeleri



Test Koşulu



Yargılama Kriterleri

Min. Maks.



ileri Gerilim

EĞER=150mA / USL*)x1.1



Ters akım

VR=10V / USL*)x2.0



Işık akısı

EĞER=150mA LSL*)x0.7 /
