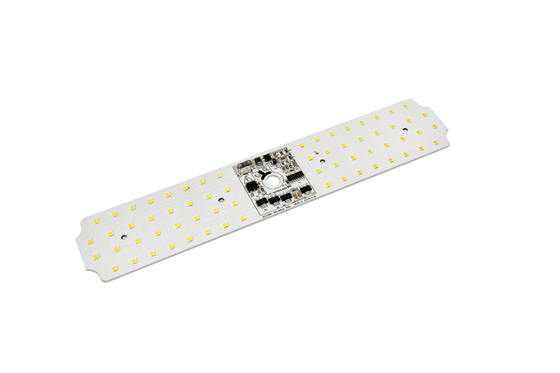

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma

Temel bilgi
Menşe yeri: Shenzhen Çin
Marka adı: TYF
Sertifika: CB CE
Model numarası: D47B4
Min sipariş miktarı: müzakere
Fiyat: Negotiable
Ambalaj bilgileri: Kraft kağıt kutusu
Yetenek temini: Ayda 10000 adet
Detay Bilgi
modeli: TYF-D47B4L5023R0 Çap: 239*47*1.6 MM
Voltaj: AC230V vat miktarı: 50W
ŞNT: 4000K 5000K 6500K CRI: 80
Etkinlik (lm/w: 130LM/W PF: 0.99
Vurgulamak:

AC 230V Led Sokak Işık Modülü

,

Düşük Harmonik Bozulma Işık Modülü

,

Lineer Ic Suya Dayanıklı Led Modülü


Ürün Açıklaması

AC230V 50w Lineer Ic Chip ile Led Sokak Işık Modülü



AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 0TYF-D47B4L5023R0.pdf





AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 1



  • Sürücü olmadan doğrudan AC voltajına bağlı;
  • Entegre bileşenlere sahip bir modül;
  • Ekonomik tek parça çözüm;
  • Yüksek verim, yüksek güç faktörü ve düşük harmonik bozulma;
  • Yüksek renksel geriverim indeksi (≥70);
  • Yüksek ışık verimliliği 130LM/W;
  • Üç yıl garanti;
  • LM80 onaylı LED'ler
  • Uygulama: Sel ışığı





AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 2



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Ürün Kodu

Müşteri

kod

IC Kodu

Güç

kod



Voltaj Kodu



Seri Numarası

NEDEN OLMUŞ

kod



ŞNT

kod



SDCM CRI Kodu parlaklık Yıl Ay

Seri

Sayı

Modül Kodu Vaka Kodu Seri Numarası

Seri Numarası





1) ürün kodu: C=Client Module D=Self Module

2) Müşteri Kodu ve Modül Kodu: eğer =C daha sonra müşteri kodu için 4 haneli veya kendi kendine modül kodu için

3) IC Kodu: IC için bir karakter

4) Güç Kodu:

Güç Kodu
01—99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K



5) Voltaj Kodu:11=110V,12=120V,22=220V,23=230V

6) ŞNT Kodu

ŞNT Kodu(K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 3

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 4

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 5



Kromatiklik Kutuları



TYF, renklilik kutusu yapısı için ANSI C78.377A standardına uygundur.2700K ile 6500K arasındaki CCT aralığı için her ANSI dörtgeni için TYF, 5 Kutu ve 3 Kutu sağlar.



Şekil 4-1-1 Kromatiklik Kutusu

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 6



Tablo 4-1-2 5 kademeli Bölmeler

ŞNT adımlar müşteri Cy a B teta
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0,4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



Tablo 4--1-3 3 Adımlı Bölmeler

ŞNT adımlar müşteri Cy a B teta
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0,4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57



Tipik Elektriksel ve Optik Eğriler

Şekil 4-2-1 Bağıl Güç - Gerilim, Ta =25℃

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 7





Şekil 4-2-3 Işınım Modeli, Ta =25℃

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 8











































AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 9

KALEM SEMBOL BİRİM Tipik değer
Giriş gerilimi şarap V 230
Giriş Akımı EĞER mA 223
Çalışma Frekansı F Hz. 50/60
Giriş gücü P W 50
Güç faktörü PF 0.99
toplam harmonik bozulma THD %13
karartma Tipi RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Diğer
Ameliyat kapasitesi Vs KV 2
Elektrik Gücü (AC) ve KV 1.5
Çalışma/Kasa Sıcaklığı Ta/Tc 25/85
LED parametreleri COB
Işık akısı Φv lm 6520
Işık verimi ηv Lm/w 130
Renk sıcaklığı ŞNT K 6168
Renk Oluşturma İndeksi RA/CRI 72.1
Işık Dağıtımı - -
Görüş açısı 2θ 1/2 Derece -



Not:

1) Çalışma Voltajı, müşterilerin kullandığı maksimum voltajı göstermez, ancak her ülkenin voltaj değişim oranına göre tolere edilebilir voltaj anlamına gelir.Lehim pedi sıcaklığının 85℃'nin altında olması önerilir.

2) Renk kutuları, geçici işlemde tanımlanır.

3) Test cihazımızda ölçüm toleransı Φv+/-10% ve Ra+/-2'dir.

4) Güç kaybında ±%5 tolerans.

5) Φv, entegre bir küre ile ölçülen toplam ışık akısı çıkışıdır.

6) IEC61000-4-5'e göre Dalgalanma Kapasitesi.

7) Varyant Modülleri Parametreleri için lütfen tablo2-2'ye bakın.



AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 10

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 11

Notlar:

1) Tüm boyutlar milimetre cinsindendir.(Tolerans:±0.2mm)

2) Ölçek: Yok



AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 12

Not:

1)TYF Opt.DOB Modülünün bağlantı sıcaklığını maksimum bağlantı sıcaklığı spesifikasyonu altında tutması önerilir(Tablo 2-4).

Termokupl ile ölçülen LED uç sıcaklığı ve IC üst kasa sıcaklığı.LED ve IC çalışma sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.

Ts_max=Tj_max-Rθj-s * Pd

Örneğin:

LED uç sıcaklığı ve IC üst kasa sıcaklığı 90 ℃ ise, LED bağlantı sıcaklığı

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

ve IC bağlantı sıcaklığı

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

DOB Silikon Reçinesi (AC-COB) Teslimi

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 13

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 14

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 15



TYF Op.LED modül ürünleri, plastik Tepside paketlenmiş, farklı boyuta göre, her bir plastik Tepside XX adet, aşağıda gösterildiği gibi.plastik kutusu olmayan ürünler kabarcık torbalarda paketlenir, dış basıncı önlemek için farklı kabarcık torba seçin, XX ürünlerin her paketinde ürün boyutuna göre, paketlenmiş ürün gösterildiği gibi karton şeklinde ve mühürlü olarak saklanacaktır. devamındaki.



1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme

2) Tepsi yığını ve bantlama, XX LED modülü tepsiler ve her biri yukarı doğru ek 1 boş tepsi Kutu.Tepsinin üzerine silika jeli (1 adet) ekleyin

3) Sızdırmazlık ambalajı

AC 230V Led Sokak Işık Modülü Lineer Ic Chip ile 50w Düşük Harmonik Bozulma 16
