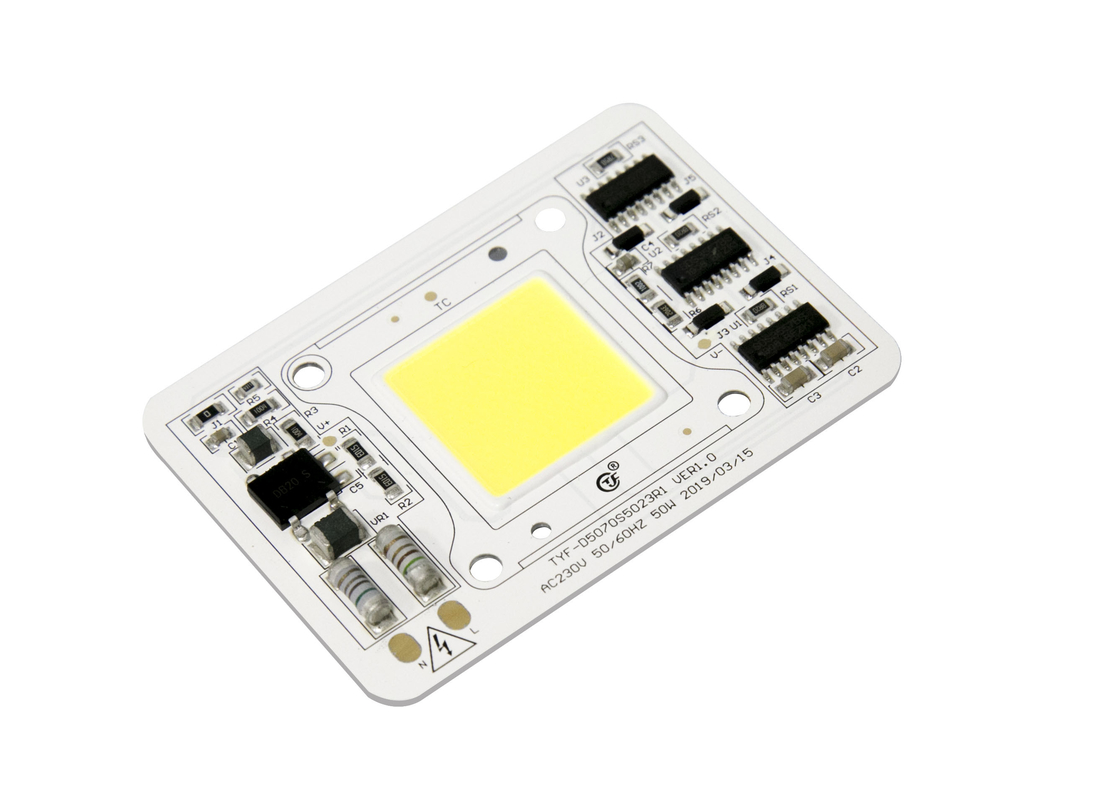

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm

Temel bilgi
Menşe yeri: Shenzhen, Çin
Marka adı: TYF
Sertifika: CB CE
Model numarası:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiable
Ambalaj bilgileri:
Detay Bilgi
model: TYF-D5070S5023R1 Çap: 50 * 70 * 1.6 mm
Voltaj: AC230V vat miktarı: 50W
CCT: 3000K 4000K 6500K CRI: 70
Etkinlik (lm / w: 110LM / W PF: 0.97
THD: % 13
Vurgulamak:

yüksek güç led modülü

,

su geçirmez led modülü


Ürün Açıklaması

Yüksek Kalite 50 w LED Modülü 230 v Sürücüsüz AC COB LED3000K 4000 K 6000 K ömrü 30000 saat ötesinde



Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 0TYF-D5070S5023R0.pdf





Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 1



  • Sürücü olmadan doğrudan AC voltajına bağlanır;
  • Entegre bileşenlere sahip bir modül;
  • Ekonomik tek parça çözüm;
  • Yüksek verimlilik, yüksek güç faktörü ve düşük harmonik bozulma;
  • Yüksek renk oluşturma indeksi (≥70);
  • Yüksek ışık verimliliği 110LM / W;
  • Üç yıl garanti;
  • LED onaylı LM80
  • Uygulama: sel ışık





Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 2



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Ürün Kodu

müşteri

kod

IC Kodu

Güç

kod



Gerilim Kodu



Seri Numarası

LED

kod



CCT

kod



SDCM CRI Kodu Parlaklık Yıl Ay

Seri

Num.

Modül Kodu Vaka Kodu Seri Numarası

Seri Numarası





1) ürün kodu: C = İstemci Modülü D = Kendi Modülü

2) Müşteri Kodu ve Modül Kodu: eğer = C sonra kendi kendine modül kodu için istemci kodu için 4 haneli

3) IC Kodu: IC için bir karakter

4) Güç Kodu:

Güç Kodu
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K



5) Gerilim Kodu: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V

6) ŞNT Kodu

ŞNT Kodu (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 3

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 4

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 5



Kromatiklik Kutuları



TYF complies with the ANSI C78.377A standard for its chromaticity bin structure. TYF, kromatiklik kutusu yapısı için ANSI C78.377A standardına uygundur. For each ANSI quadrangle for the CCT range of 2700K to 6500K, TYF provides 5 Bins and 3 Bins. 2700K ila 6500K CCT aralığı için her ANSI dörtgen için, TYF 5 Kutu ve 3 Kutu sağlar.



Şekil 4-1-1 Renklilik Kutusu

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 6



Tablo 4-1-2 5 Adımlı Kovalar

CCT adımlar Cx Cy bir b teta
2700K 5 0,4578 0,4101 0,01350 0,00700 53.70
3000K 5 0,4338 0.403 0,01390 0,00680 53.22
3500K 5 0,4073 0,3917 0,01545 0,00690 54.00
4000K 5 0,3818 0,3797 0,01565 0,00670 53.72
5000K 5 0,3447 0,3553 0,01370 0,00590 59.62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58.57



Tablo 4–1-3 3 kademeli Çöp Kovaları

CCT adımlar Cx Cy bir b teta
2700K 3 0,4578 0,4101 0,00810 0,00420 53.70
3000K 3 0,4338 0.403 0,00834 0.00408 53.22
3500K 3 0,4073 0,3917 0,00927 0,00414 54.00
4000K 3 0,3818 0,3797 0,00939 0,00402 53.72
5000K 3 0,3447 0,3553 0,00822 0,00354 59.62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58.57



Tipik Elektrikli ve Optik Eğriler

Şekil 4-2-1 Göreceli Güç ve Gerilim, Tbir = 25 ℃

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 7





Şekil 4-2-3 Parlak Desen, Tbir = 25 ℃

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 8











































Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 9

MADDE SYMBOL BİRİMİ Tipik değer
Giriş gerilimi Vin V 230
Giriş Akımı EĞER mA 215
Çalışma Frekansı F Hz 50/60
Giriş gücü P W 50
Güç faktörü PF % 0.95
toplam harmonik bozulma THD % % 20
Karartma Tipi RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Akıllı □ Diğer
Ameliyat kapasitesi Vs KV 1.5
Elektrik Gücü (AC) Ve KV 1.5
Çalışma / Kasa Sıcaklığı Ta / Tc 25/85
LED Parametreleri COB
Işık akısı Φv lm 5120
Işık verimi ηv Lm / W 110
Renk sıcaklığı CCT K 6168
Renk Oluşturma Endeksi Ra / CRI % 70
Işık Dağıtımı - -
Görüş açısı 2θ 1/2 Deg. -



Not:

1) Operating Voltage doesn't indicate the maximum voltage which customers use but means tolerable voltage according to each country's voltage variation rate. 1) Çalışma Voltajı, müşterilerin kullandığı maksimum voltajı göstermez, ancak her ülkenin voltaj değişim oranına göre tolere edilebilir voltaj anlamına gelir. It is recommended that the solder pad temperature should be below 85℃. Lehim yastığı sıcaklığının 85 below altında olması tavsiye edilir.

2) Renk kutuları geçici çalışmada tanımlanır.

3) Test cihazımızdaki ölçüm toleransı Φv +/-% 10 ve Ra +/- 2'dir.

4) Güç dağıtımında ±% 5 tolerans.

5) Φv, entegre bir küre ile ölçülen toplam ışık akısı çıkışıdır.

6) IEC61000-4-5 uyarınca Dalgalanma Kapasitesi.

7) Varyant Modülleri Parametreleri lütfen tablo2-2'ye bakın.



Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 10

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 11

Notlar:

1) Tüm boyutlar milimetre cinsindendir. (Tolerans: ± 0.2mm)

2) Ölçek: Yok



Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 12

Not:

1)TYF Opto. 1) TYF Opto. DOB Module is Recommended to keep the junction temperature under maximum junction temperature spec.(Table 2-4). DOB Modülü, kavşak sıcaklığını spesifikasyonların maksimum kavşak sıcaklığı altında tutmak için önerilir (Tablo 2-4).

LED lead temperature and IC top case temperature measured with thermocouple. LED kurşun sıcaklığı ve IC üst kasa sıcaklığı termokupl ile ölçülür. LED and IC unction temperatures can be calculated using the formulas as follow. LED ve IC çalışma sıcaklıkları aşağıdaki formüller kullanılarak hesaplanabilir.

Ts_max = Tj_max-Rθj-s * Pd

Örneğin:

LED kurşun sıcaklığı ve IC üst kasa sıcaklığı 90 are ise LED bağlantı sıcaklığı

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

ve IC bağlantı sıcaklığı

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃

DOB (AC-COB) Teslimi Silikon Reçinesi

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 13

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 14

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 15



TYF Opto. TYF Opto. LED modules products, packed in plastic Tray, according to different size, XX PCs each plastic Tray, as shown in the following. Farklı boyutlara göre plastik Tepsi içinde paketlenmiş LED modülleri ürünleri, aşağıda gösterildiği gibi her plastik Tepsi XX PC. products without plastic box packed in bubble bags, in order to prevent the outside pressure, choose different bubble bag, according to the product size in each pack of XX products, packaged product will be stored in the form of carton and sealed, as shown in the following. plastik torba olmadan ürünler kabarcık çanta içinde paketlenmiş, dış basıncı önlemek için, farklı kabarcık çanta seçin, her XX ürün paketinde ürün boyutuna göre, paketlenmiş ürün karton şeklinde saklanacak ve gösterildiği gibi, mühürlü aşağıdaki.



1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve ambalaj

2) Tepsi yığını ve bantlama, XX LED modülü tepsiler ve her biri ilave 1 kukla tepsi box. Kutu. Add silica gel (1 each) on top of the tray Tepsinin üstüne silika jel (her biri 1 adet) ekleyin

3) sızdırmazlık ambalaj

Kısılabilir Yüksek Güçlü Led Modülü, AC230V Led Aydınlatma Modülü 50W 50 * 70mm 16
