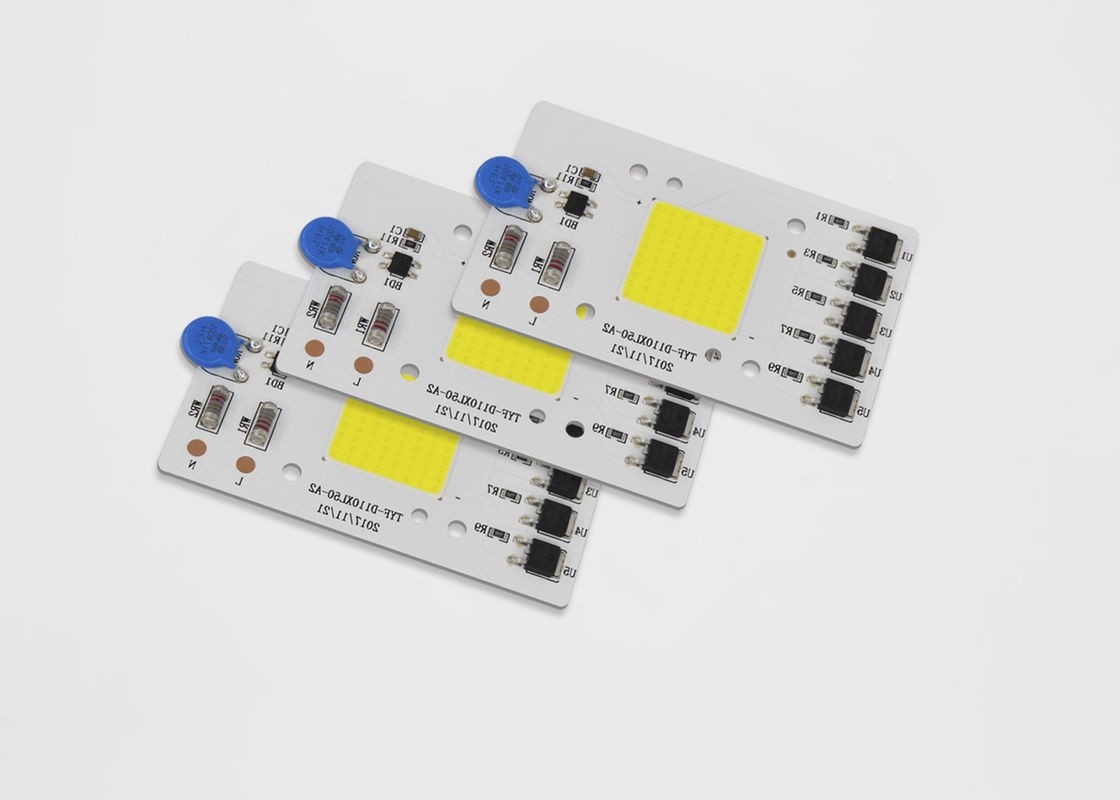

Tam Spektrumlu AC LED Modülü 50W 30W Ac Sel Işık İçin Kısılabilir 52 * 84mm

Tam Spektrumlu AC LED Modülü 50W 30W Ac Sel Işık İçin Kısılabilir 52 * 84mm
Tam Spektrumlu AC LED Modülü 50W 30W Ac Sel Işık İçin Kısılabilir 52 * 84mm

Büyük resim :  Tam Spektrumlu AC LED Modülü 50W 30W Ac Sel Işık İçin Kısılabilir 52 * 84mm

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: TYF
Sertifika: CE CB ROHS
Model numarası: D5284
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiable
Ambalaj bilgileri: Kraft kağıt kutusu
Teslim süresi: 20 iş günü
Ödeme koşulları: L / C, D / A, D / P, T / T, Western Union
Yetenek temini: aylık 10.000 adet

Tam Spektrumlu AC LED Modülü 50W 30W Ac Sel Işık İçin Kısılabilir 52 * 84mm

Açıklama
Modeli: TYF D5284 Parça numarası: D5284C2023E0DA30582
Dim: 52 * 84mm Gerilim: 220/230V
Vat: 50W Renk: pembe
PF: > 0,9 THD: % 35
Karartma: Evet
Vurgulamak:

high power led module

,

waterproof led module

Tam Spektrum 50 W 30 W Ac Cob Sel Işık Için Yüksek Kalite Led Bridgelux çip içinde Dim

1. Ayrıntılar:

Ürün adı: led dış lambalar için AC COB modülü

Ürün tipi: AC modülü

Gerilim: 110V / 220v

Menşe Yeri: Çin

Model: TYF D5284

Moq: 100 adet

1.1 Ürün Özellikleri

  • Doğrudan AC Hat Voltajına Bağlanır
  • Yüksek Güç Verimliliği ve Faktörü
  • Uzun ömür
  • Basit malzeme listesi
  • Rosh Uyumlu
  • Hat voltajı regülasyonu
  • Kolay montaj

2. Uygulamalar:

3. Elektriksel ve Optik Özellikler (Ta = 25 ) Tablo 2-1

MADDE SYMBOL BİRİMİ TİPİK Değer
Giriş gerilimi Vin V 230
Giriş akımı EĞER mA 236.2
Çalışma frekansı F Hz 50/60
Giriş gücü P W 49.49
Güç faktörü PF % 0.911
toplam harmonik bozulma THD % % 45.7
Karartma türü RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Akıllı □ Diğer
Ameliyat kapasitesi Vs KV 1
Elektrik Gücü (AC) Ve KV 1.5
Çalışma / Vaka Sıcaklığı Ta / Tc 25/85
LED Parametreleri COB
Işık akısı Φv lm 4680,9
Işık verimi ηv Lm / W 94,57
Renk sıcaklığı CCT K 6381
Renk dönüşüm indeksi Ra / CRI % 70.2 / 59.0
Işık dağılımı - -
Görüş açısı 2θ 1/2 Deg. -

3.1 Mutlak Maksimum Değerler (Ta = 25 ) Tablo 2-4

MADDE SYMBOL BİRİMİ değer
Güç dağılımı Pd W 52,5
AC Akım (RMS) EĞER mA 248,5
AC Gerilimi (RMS) Vin V 220 ~ 240
LED Bağlantı Sıcaklığı Tj-LED 120
IC Bağlantı Sıcaklığı Tj-IC 150
IC sıcaklık IC'sinin başı Tp 100
LED Termal Direnç (Bağlantı / Lehim noktası) Rthj-s ℃ / W 20
IC Termal Direnç (Bağlantı / Lehim noktası) Rthj-s ℃ / W 40
Çalışma sıcaklığı için -20 ~ 85
Depolama sıcaklığı ts -40 ~ 100
ESD Hassasiyeti (HBM) Vesd KV ± 2
Lehimleme Sıcaklığı (Reflow) Tsld -
Lehimleme Sıcaklığı (El) Tsld 350 3S

4. Optik özellikler

4.1 Renklilik Kutuları

TYF, kromatiklik kutusu yapısı için ANSI C78.377A standardına uygundur. SKK 2700K - 6500K aralığında her bir ANSI dörtgeni için, 5 Kutu ve 3 Kutu sağlar.

Şekil 4-1-1 Kromatiklik Kutusu

Tablo 4-1-2 5 Kademeli Kovalar

CCT adımlar Cx Cy bir b teta
2700K 5 0,4578 0,4101 0,01350 0,00700 53.70
3000K 5 0,4338 0.403 0,01390 0,00680 53.22
3500K 5 0,4073 0,3917 0,01545 0,00690 54.00
4000K 5 0,3818 0,3797 0,01565 0,00670 53.72
5000K 5 0,3447 0,3553 0,01370 0,00590 59.62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58.57

Tablo 4--1-3 3 Adımlı Kutular

CCT adımlar Cx Cy bir b teta
2700K 3 0,4578 0,4101 0,00810 0,00420 53.70
3000K 3 0,4338 0.403 0,00834 0.00408 53.22
3500K 3 0,4073 0,3917 0,00927 0,00414 54.00
4000K 3 0,3818 0,3797 0,00939 0,00402 53.72
5000K 3 0,3447 0,3553 0,00822 0,00354 59.62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58.57

4.2 Tipik Elektrik ve Optik Eğriler

Şekil 4-2-1 Gerilimle İlgili Göreceli Güç, T a = 25 ℃

Şekil 4-2-2 Göreceli Işık Akısı vs. Gerilim, Ta = 25 ℃

Şekil 4-2-3 Radyan Desen, T = 25 ℃

5 . Anahtar Özellikler / Özel Özellikler:

1. Doğrudan AC hattına sürün Gerilim: 120 / 230V, AC / DC sürücü yok

2. OTR, OVP, OCP, Dalgalanma Kapasitesi, 1000V ile

3. Yüksek PF, CE / UL sertifikaları

4. İyi renk tutarlılığı, Yüksek CRI

5. Ortam Sıcaklığı: -20-50 ℃, kasa sıcaklığı: <70 ℃

6. Küçük Boy, Esnek tasarım, PCB boyutu, SKK, Güç, müşterinin isteklerine göre özelleştirilebilir.

7. Yaşam süresi> 30.000 saat

6. Paketleme

TYF Opto. Aşağıdaki gibi gösterildiği gibi, farklı boyutlara göre plastik Tepside paketlenmiş LED modülleri, XX Her PC Tepsisi, PC'ler. dış hava basıncını engellemek için, her bir XX ürün paketindeki ürün boyutuna göre, ambalajlı ürün karton kutuda depolanacak ve mühürlenecektir. devamındaki.

1) Tepsi başına xx PCS LED modülü 4) Kutu bilgisi ve paketleme

2) Tepsi istifleme ve bantlama, XX LED modül tepsileri ve her bir kutuya ilave 1 boş tepsi . Tepsinin üstüne silika jeli (her biri 1 adet) ekleyin

3) Sızdırmazlık contası
