55W 160lm / W Sokak Lambası Chip Cob CL36241812P4 Güçlü Anti - Ekstrüzyon

Sertifika
Çin Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Sertifikalar
Çin Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Sertifikalar
Müşteri yorumları
Bu TYF tam spektrumlu ledler karşılaştırılabilir bir ışık için 50 dolarımı kurtardı ve PPF gerçekten yüksek.

—— De Anthony Jose

Ben sohbet şimdi

55W 160lm / W Sokak Lambası Chip Cob CL36241812P4 Güçlü Anti - Ekstrüzyon

55W 160lm / W Sokak Lambası Chip Cob CL36241812P4 Güçlü Anti - Ekstrüzyon
55W 160lm / W Sokak Lambası Chip Cob CL36241812P4 Güçlü Anti - Ekstrüzyon

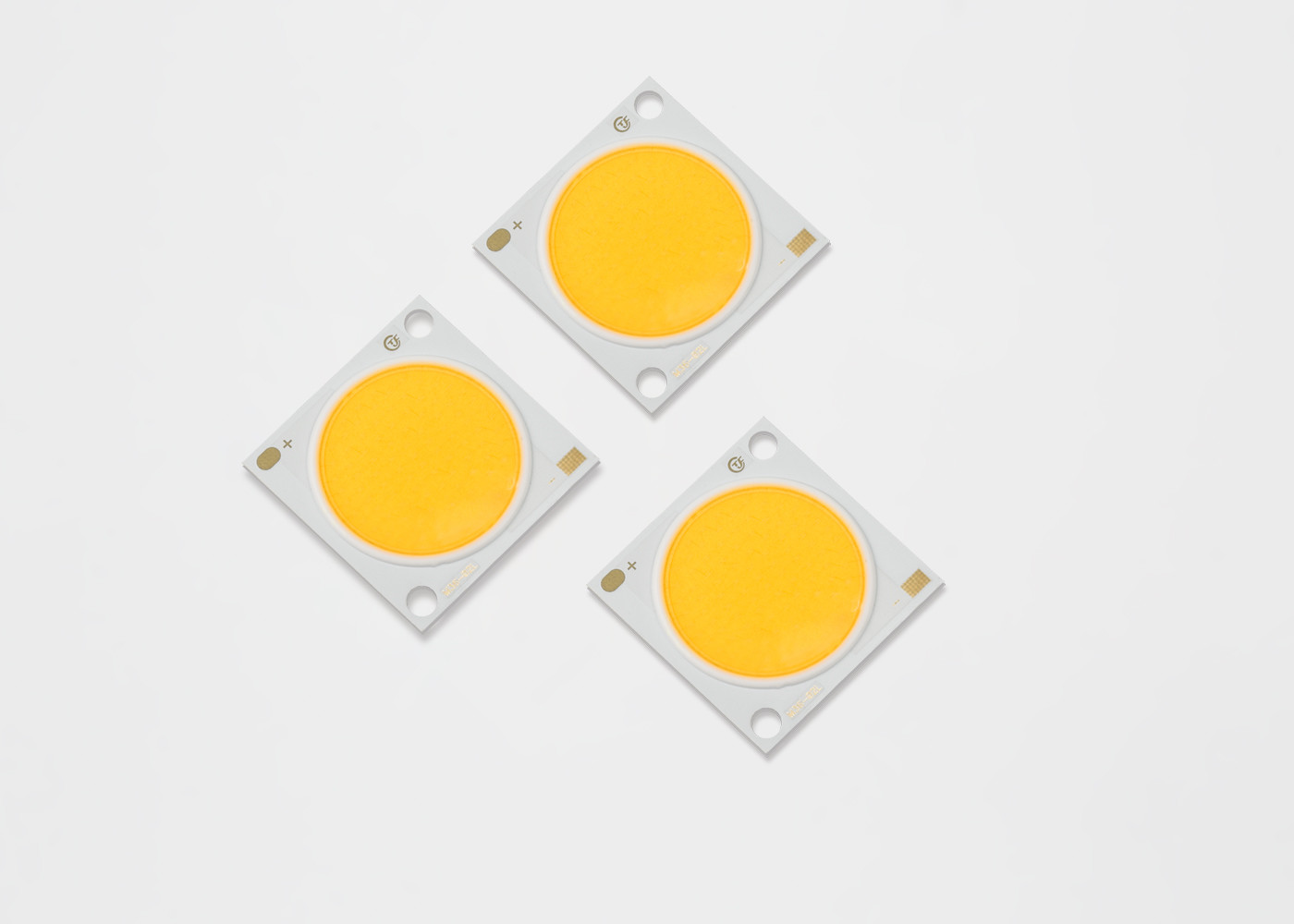

Büyük resim :  55W 160lm / W Sokak Lambası Chip Cob CL36241812P4 Güçlü Anti - Ekstrüzyon

Ürün ayrıntıları:
Menşe yeri: Shenzhen
Marka adı: TYF
Sertifika: CE,RoHs,LM80
Model numarası: M36-02L
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiable
Teslim süresi: 5-7 GÜN
Ödeme koşulları: D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini: 1.000.000 PCS / gün

55W 160lm / W Sokak Lambası Chip Cob CL36241812P4 Güçlü Anti - Ekstrüzyon

Açıklama
Güç: 55W Yayan rengi: Sıcak Beyaz, Doğal Beyaz, Soğuk Beyaz, Mavi, Pembe
Çip Malzeme: InGaN, Bridgelux, Epileds Türü: cob açtı
Renk sıcaklığı: 6000-6500K, 3500K, 2800-7000k, Tam spektrum Index(RA) işleme rengi: 80,90,95
Angle(°) görüntüleme: 140 Gerilim: 32-36V
Uygulama: parça ışık, aşağı ışık, sokak lambası Ürün adı: cob açtı
Garanti: 5 yıl Ömrü: 50000Hours
Vurgulamak:

cob led chip

,

led light chips

CL36241812P4 55 W 160lm / w sokak ışık bridgleux koçanı lm80 LED Cips yüksek lümen yüksek güvenilirlik ledleri

• 3000K, 80CRI için tipik 160 lm / W etkinliği

• Kompakt yüksek akı yoğunluğu ışık kaynağı

• Tek tip, yüksek kaliteli aydınlatma

• Minimum 70, 80 ve 90 CRI seçenekleri

• StreaCLined termal yol

• ENERGY STAR® / ANSI uyumlu renk tonlaması

2, 3 ve 5 SDCM standardına sahip yapı

• Akkor lambadan, halojenden daha fazla enerji verimliliği

ve flüoresan lambalar

• Yüksek Gerilim veya Düşük Gerilim DC Çalışması

• Ön tarafta ürün serisi ve şirket logosu

• RoHS uyumlu

TYF ML Serisi LED dizileri için parça numarası tanımı aşağıda açıklanmıştır:

Parça numarası

Tipik Güç (W) Nominal SKK (K)

CRI

Minimum Darbeli Akı (lm) Tipik Darbeli Akı (lm) Tipik Gerilim (V) Nominal Akım (mA) Tipik Etkinlik (lm / W)
CL36241812P430E * 7 55.3 3000 K 70 8229 8848 51.2 1080 160
CL36241812P435E * 7 55.3 3500 K 70 8383 9014 51.2 1080 163
CL36241812P440E * 7 55.3 4000 K 70 8486 9125 51.2 1080 165
CL36241812P450E * 7 55.3 5000 K 70 8589 9235 51.2 1080 167
CL36241812P457E * 7 55.3 5700 K 70 8692 9346 51.2 1080 169
CL36241812P465E * 7 55.3 6500 K 70 8589 9235 51.2 1080 167
CL36241812P422E * 8 55.3 2200 K 80 6840 7355 51.2 1080 133
CL36241812P427E * 8 55.3 2700 K 80 7354 7908 51.2 1080 143
CL36241812P430E * 8 55.3 3000 K 80 7714 8295 51.2 1080 150
CL36241812P435E * 8 55.3 3500 K 80 7817 8406 51.2 1080 152
CL36241812P440E * 8 55.3 4000 K 80 7920 8516 51.2 1080 154
CL36241812P450E * 8 55.3 5000 K 80 8022 8625 51.2 1080 156
CL36241812P457E * 8 55.3 5700 K 80 8074 8682 51.2 1080 157
CL36241812P465E * 8 55.3 6500 K 80 8074 8682 51.2 1080 157
CL36241812P422E * 9 55.3 2200 K 90 5863 6304 51.2 1080 114
CL36241812P427E * 9 55.3 2700 K 90 6274 6747 51.2 1080 122
CL36241812P430E * 9 55.3 3000 K 90 6583 7078 51.2 1080 128
CL36241812P435E * 9 55.3 3500 K 90 6789 7300 51.2 1080 132
CL36241812P440E * 9 55.3 4000 K 90 6840 7355 51.2 1080 133
CL36241812P450E * 9 55.3 5000 K 90 6891 7410 51.2 1080 134
CL36241812P457E * 9 55.3 5700 K 90 6942 7465 51.2 1080 135

4, Uygulamalar:

5.1 Renk Bilgilendirme Bilgisi


Şekil 1: xy Renk Alanındaki Test Kutuları Grafiği (Darbeli Test Koşulları, Tj = 25 ° C)

CIE1931-X

Tablo 38: TYF CoB Core Range için 5-adım MacAdam elips renk kutusu tanımları

Nominal

CCT

Merkez noktası BÜYÜK AXIS (a, b)

Elips

Dönme Meleği, θ

X Y 2 Adımlı 3 Adımlı 5 Adımlı
2200K 0,5018 0,4153 (0.0048, 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) 39,9
2500K 0,4806 0,4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
27 00 K 0,4575 0,4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0,4338 0,4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53,7
3500K 0,4073 0,3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54,0
4000K 0,3818 0,3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53,4
5000K 0,3447 0,3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0,3290 0,3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58,8
6500K 0,3123 0,3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1


6.1 Tablo 39: Maksimum Değerler


Tablo 39 için notlar:

  • Dizileri daha yüksek akımlarda sürün, ancak lümen bakımı azaltılabilir.
  • Bağlantı sıcaklığının maksimumun altında tutulması için uygun akım değer kaybı gözlenmelidir.
  • Belirtilen tepe darbeli ileri akıma eşit bir tepe tahrik akımı ile darbeli çalıştırma, darbe açık devir, döngü başına ≤1 ms ise ve görev döngüsü ≤% 10 ise kabul edilebilir
  • Işık yayan diyotlar, ters voltajda sürülmek üzere tasarlanmamıştır ve bu durumda ışık üretmez. Yalnızca referans için verilen maksimum derecelendirme.

Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ± 0,2 mm'dir. 2. Katotta Tc ölçüm noktası

8, DİKKAT

ÖNERİLEN SÖZLEŞME DURUMU

Manuel lehimleme için. Lütfen kurşunsuz lehimleme kullanın ve lehimleme bir lehimleme ucu kullanılarak yapılmalıdır.

sıcaklık 350 ° C'den düşük ve bir arazi için 3.5 saniye içinde bitecektir. Dış kuvvet uygulanmayacaktır

lehimleme yapılırken reçine kısmına. Bir sonraki lehim işlemi, ürün bittikten sonra yapılmalıdır.

ortam sıcaklığına geri dönün. DİKKAT: SICAKLIK KONTROLÜ

Ürün Paketleme ve Etiketleme
