15W Bridgleux CL Chip Led Cob Yüksek Verimlilik LM80 160lm / W Enerji Tasarrufu

Sertifika
Çin Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Sertifikalar
Çin Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Sertifikalar
Müşteri yorumları
Bu TYF tam spektrumlu ledler karşılaştırılabilir bir ışık için 50 dolarımı kurtardı ve PPF gerçekten yüksek.

—— De Anthony Jose

Ben sohbet şimdi

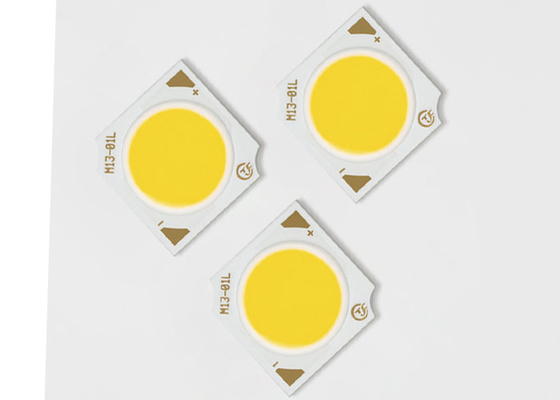

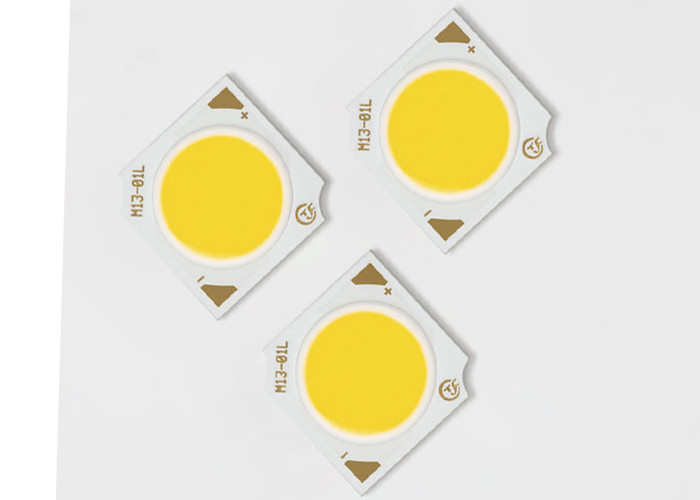

15W Bridgleux CL Chip Led Cob Yüksek Verimlilik LM80 160lm / W Enerji Tasarrufu

15W Bridgleux CL Chip Led Cob Yüksek Verimlilik LM80 160lm / W Enerji Tasarrufu
15W Bridgleux CL Chip Led Cob Yüksek Verimlilik LM80 160lm / W Enerji Tasarrufu

Büyük resim :  15W Bridgleux CL Chip Led Cob Yüksek Verimlilik LM80 160lm / W Enerji Tasarrufu

Ürün ayrıntıları:
Menşe yeri: Shenzhen
Marka adı: TYF
Sertifika: CE,RoHs
Model numarası: M25-01L
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiable
Teslim süresi: 5-7 GÜN
Ödeme koşulları: D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini: 1.000.000 PCS / gün

15W Bridgleux CL Chip Led Cob Yüksek Verimlilik LM80 160lm / W Enerji Tasarrufu

Açıklama
Güç: 5W Çip Malzeme: Bridgelux
Türü: cob açtı Uygulama: Koçanı led lamba büyümek
Ürün adı: cob açtı Ömrü: 50000Hours
Vurgulamak:

cob led chip

,

led light chips

15 W Bridgleux CL COB Yüksek Verimlilik LM80 LED COB CHIP LED Kapalı Işık COB 160lm / w

• 3000K, 80CRI için tipik olan 155 lm / W'nin etkinliği

• Kompakt yüksek akı yoğunluğu ışık kaynağı

• Tek tip, yüksek kaliteli aydınlatma

• Minimum 70, 80 ve 90 CRI seçenekleri

• StreaCLined termal yol

• ENERGY STAR® / ANSI uyumlu renk tonlaması

2, 3 ve 5 SDCM standardına sahip yapı

• Akkor lambadan, halojenden daha fazla enerji verimliliği

ve flüoresan lambalar

• Yüksek Gerilim veya Düşük Gerilim DC Çalışması

• Ön tarafta ürün serisi ve şirket logosu

• RoHS uyumlu

TYF ML Serisi LED dizileri için parça numarası tanımı aşağıda açıklanmıştır:

Parça numarası

Tipik Güç (W) Nominal SKK (K)

CRI

Minimum Darbeli Akı (lm) Tipik Darbeli Akı (lm) Tipik Gerilim (V) Nominal Akım (mA) Tipik Etkinlik (lm / W)
CL25171205P430E * 7 15.3 3000 K 70 2348 2525 34 450 165
CL25171205P435E * 7 15.3 3500 K 70 2376 2555 34 450 167
CL25171205P440E * 7 15.3 4000 K 70 2419 2601 34 450 170
CL25171205P450E * 7 15.3 5000 K 70 2447 2632 34 450 172
CL25171205P4 * 7E * 7 15.3 5700 K 70 2462 2647 34 450 173
CL25171205P465E * 7 15.3 6500 K 70 2447 2632 34 450 172
CL25171205P422E * 8 15.3 2200 K 80 1964 2111 34 450 138
CL25171205P427E * 8 15.3 2700 K 80 2106 2264 34 450 148
CL25171205P430E * 8 15.3 3000 K 80 2191 2356 34 450 154
CL25171205P435E * 8 15.3 3500 K 80 2220 2387 34 450 156
CL25171205P440E * 8 15.3 4000 K 80 2248 2417 34 450 158
CL25171205P450E * 8 15.3 5000 K 80 2277 2448 34 450 160
CL25171205P457E * 8 15.3 5700 K 80 2291 2462 34 450 161
CL25171205P465E * 8 15.3 6500 K 80 2277 2448 34 450 160
CL25171205P422E * 9 15.3 2200 K 90 1707 1836 34 450 120
CL25171205P427E * 9 15.3 2700 K 90 1821 1958 34 450 128
CL25171205P430E * 9 15.3 3000 K 90 1892 2035 34 450 133
CL25171205P435E * 9 15.3 3500 K 90 1935 2081 34 450 136
CL25171205P440E * 9 15.3 4000 K 90 1964 2111 34 450 138
CL25171205P450E * 9 15.3 5000 K 90 1978 2127 34 450 139
CL25171205P457E * 9 15.3 5700 K 90 1992 2142 34 450 140

5.1 Renk Bilgilendirme Bilgisi


Şekil 1: xy Renk Alanındaki Test Kutuları Grafiği (Darbeli Test Koşulları, Tj = 25 ° C)

CIE1931-X

Tablo 38: TYF CoB Core Range için 5-adım MacAdam elips renk kutusu tanımları

Nominal

CCT

Merkez noktası BÜYÜK AXIS (a, b)

Elips

Dönme Meleği, θ

X Y 2 Adımlı 3 Adımlı 5 Adımlı
2200K 0,5018 0,4153 (0.0048, 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) 39,9
2500K 0,4806 0,4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
27 00 K 0,4575 0,4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0,4338 0,4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53,7
3500K 0,4073 0,3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54,0
4000K 0,3818 0,3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53,4
5000K 0,3447 0,3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0,3290 0,3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58,8
6500K 0,3123 0,3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1

6, Mutlak Maksimum Derecelendirmeler


6.1 Tablo 39: Maksimum Değerler


Tablo 39 için notlar:

  • Dizileri daha yüksek akımlarda sürün, ancak lümen bakımı azaltılabilir.
  • Bağlantı sıcaklığının maksimumun altında tutulması için uygun akım değer kaybı gözlenmelidir.
  • Belirtilen tepe darbeli ileri akıma eşit bir tepe tahrik akımı ile darbeli çalıştırma, darbe açık devir, döngü başına ≤1 ms ise ve görev döngüsü ≤% 10 ise kabul edilebilir
  • Işık yayan diyotlar, ters voltajda sürülmek üzere tasarlanmamıştır ve bu durumda ışık üretmez. Yalnızca referans için verilen maksimum derecelendirme.

Notlar: 1. Aksi belirtilmedikçe tüm boyut toleransı ± 0,2 mm'dir. 2. Katotta Tc ölçüm noktası

ÖNERİLEN SÖZLEŞME DURUMU

Manuel lehimleme için. Lütfen kurşunsuz lehimleme kullanın ve lehimleme bir lehimleme ucu kullanılarak yapılmalıdır.

sıcaklık 350 ° C'den düşük ve bir arazi için 3.5 saniye içinde bitecektir. Dış kuvvet uygulanmayacaktır

lehimleme yapılırken reçine kısmına. Bir sonraki lehim işlemi, ürün bittikten sonra yapılmalıdır.

ortam sıcaklığına geri dönün. DİKKAT: SICAKLIK KONTROLÜ

Ürün Paketleme ve Etiketleme
